| Номер в госреестре | 66731-17 |
| Наименование СИ | Устройства синхронизирующие |
| Обозначение типа СИ | Метроном-РТР |
| Изготовитель | ООО "КБ Метротек", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства синхронизирующие Метроном-РТР (далее - устройства) предназначены для формирования высокостабильных по частоте электрических сигналов, корректируемых по сигналам глобальных навигационных систем ГЛОНАСС/GPS, с заданными параметрами низкочастотного шума и смещения собственной шкалы времени (НТВ) относительно ШВ Российской Федерации UTC (SU); формирования сигналов точного времени для оборудования сетей связи общего пользования и технологических сетей связи.
Принцип действия основан на сравнении сигнала от текущего источника синхронизации с частотой внутреннего опорного генератора (далее ОГ) и подстройке частоты ОГ, а также формировании шкалы времени по информации от внешних источников и последующем её хранение. Устройства имеют низкие значения низкочастотного шума, выраженные через характеристики максимальной ошибки временного интервала (МОВИ) и девиации временного интервала (ДВИ). Устройство может использоваться для определения разности (расхождения) шкал времени в сетях операторов связи относительно национальной шкалы времени Российской Федерации UTC (SU).
Устройства обеспечивают приём сигналов эталонной шкалы времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS и выдачу сигналов частоты и времени в форматах: 1PPS, NMEA, 1PPM, 2.048/10МГц, IRIG-B DC и IRIG-В-АМ, а также по сетевым протоколам IEEE 1588-2008 (PTP ver 2), NTP или SNTP.
Конструктивно устройства выполнены в виде блока в пластиковом или металлическом корпусе с креплением на DIN-рейку (исполнение DIN) или в металлическом корпусе с креплением в 19"-й стойке (исполнение 1U). В зависимости от установленного программного обеспечения, изделие выпускается в 3-х модификациях: «Устройство синхронизирующее Метроном-PTP» - сервер точного времени; «Устройство синхронизирующее Метроном-PTP-S»
- клиент PTP; «Устройство синхронизирующее Метроном-PTP-N» - клиент NTP.

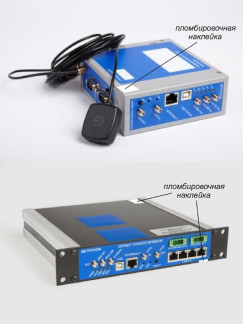

Внешний вид устройств в двух конструктивных исполнениях и схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
Рисунок 2 - Устройство в исполнении 1U
Программное обеспечение (ПО) встроенное, с управляющими функциями, подключение ПО для опций выполняется с помощью кода в сервисных центрах фирмы-изготовителя. Идентификационные данные ПО представлены в таблице 1:
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) ПО | Значение | ||
| Модификации | |||
| PTP | PTP-S | PTP-N | |
| Идентификационное наименование | Метроном-PTP Сервер точного времени | Метроном-PTP Клиент PTP | Метроном-PTP Клиент NTP |
| Номер версии (идентификационный номер) | SW 4.17 (не ниже) | SW 4.17 (не ниже) | SW 4.17 (не ниже) |
| Цифровой идентификатор | - | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014. Конструкция устройств исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям устройств, включая процессор, защищен конструкцией устройств и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Таблица 2 - Метрологические характеристики
| Значение | |||
| Наименование характеристики | Тип опорного генератора | ||
| ТСХО | ОСХО | Rb | |
| Параметры низкочастотного шума (вандера) при времени наблюдения t в секундах: МОВИ, нс, не более | |||
| в интервале наблюдения, с: 0,1 < t < 1000 | 0,275t+25 | ||
| в интервале наблюдения, с: t > 1000 ДВИ, нс, не более | 0,01t+290 | ||
| в интервале наблюдения, с: 0,1 < t < 100 | 3 | ||
| в интервале наблюдения, с: 100 < t < 1000 | 0,03t | ||
| в интервале наблюдения, с: 1000 < t < 10000 | 30 | ||
| Пределы допускаемого абсолютного смещения собственной шкалы времени (ШВ) относительно ШВ | |||
| Российской Федерации UTC (SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, для исполнения | ±100 | ||
| Метроном-PTP, Метроном-PTP-S, нс | |||
| Пределы допускаемого абсолютного смещения собственной ШВ относительно ШВ Российской Федерации | |||
| UTC (SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, для исполнения Метроном-N, мкс | ±10 | ||
| Пределы допускаемого абсолютного смещения собственной ШВ относительно ШВ Российской Федерации UTC (SU) в режиме автономной работы, для исполнения Метроном-PTP, Метроном-PTP-S, за сутки, мкс | ±30000 | ±22 | ±1 |
| Наименование характеристики | Значение | ||
| Тип опорного генератора | |||
| ТСХО | ОСХО | Rb | |
| Пределы допускаемого абсолютного смещения собственной ШВ относительно ШВ Российской Федерации UTC (SU) в режиме автономной работы, за сутки, для исполнения Метроном- N, мкс | ±30000 | ±35 | ±15 |
| Амплитуда выходных сигналов 2,048/10 МГц на нагрузке 50 Ом, В | 2,3±0,2 | ||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | |
| Рабочие условия применения: диапазон температур воздуха, °C, влажность воздуха при температуре 25°C, %, не более | от 0 до 45 95 | |
| Условия транспортирования и хранения: - температура окружающей среды, °C | от 0 до 50 | |
| - средняя относительная влажность воздуха при 25 °C, %, не более | 95 | |
| Исполнение | ||
| Электропитание: - от сети переменного тока частотой, Гц напряжением, В - источника постоянного тока напряжением (основного), В источника постоянного тока напряжением (резервного), В | DIN | 1U |
| от 12 до 36 | от 47 до 63 от 90 до 260 от 12 до 36 | |
| Размеры, мм, не более | 46x118x127 | 240x205x44 |
| Масса, кг, не более | 0,5 | 2 |
наносится на заднюю сторону устройства в виде наклеиваемой этикетки и/или на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность устройств
| Наименование | Количество |
| Устройство синхронизирующее Метроном-РТР выбранной модификации и конструктивного исполнения | 1 |
| Блок питания 220В/24В | 1 |
| Кабель USB | 1 |
| Патч-корд Ethernet | 1 |
| Антенна ГЛОНАСС/GPS | 1 |
| Антенный кабель | 1 |
| Разрядник грозозащиты антенны | 1 |
| Комплект ВЧ разъемов для подключения антенны | 1 |
| Адаптер коаксиальный 50/75 Ом | 1 |
| Адаптер симметричный 50/120 Ом | 1 |
| Руководство по эксплуатации КБМТ.468150.020 РЭ | 1 |
| Паспорт КБМТ.468150.020 ПС | 1 |
| Методика поверки КБМТ.468150.020 МП | 1 |
осуществляется по документу КБМТ.468150.020 МП «Устройства синхронизирующие Метроном-РТР. Методика поверки», утвержденному ФГУП ЦНИИС 16.12.2016 г.
Основные средства поверки:
- измеритель временных отклонений ИВО-1М (рег. № 18813-05);
- осциллограф двухканальный широкополосный С1-108 (рег. № 7866-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
2 «Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций (далее Минкомсвязи) Российской Федерации», утвержденные Приказом Минкомсвязи РФ от 23.07.2015 № 277 (регистрационный номер в Министерстве юстиции Российской Федерации 38786 от 03 09.2015).
3 Устройства синхронизирующие Метроном-РТР. Технические условия. КБМТ.468150.020 ТУ
| Зарегистрировано поверок | 100 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
