| Номер в госреестре | 66740-17 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | 105 |
| Изготовитель | Акционерное общество "ОПТЭК" (АО "ОПТЭК"), г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы 105 (модификации Р-105 и Н-105) предназначены для измерений массовой концентрации или объемной доли оксида азота, диоксида азота и аммиака в атмосферном воздухе.
Принцип действия газоанализаторов - газофазная хемилюминесценция.
Газоанализаторы 105 (далее - газоанализаторы) представляют собой стационарные автоматические показывающие приборы непрерывного действия, используемые как автономно, так и в составе измерительных аналитических комплексов.
В зависимости от числа измерительных каналов газоанализатор выпускается в 2-модификациях:
- Р-105 для измерения массовой концентрации или объемной доли оксида и диоксида азота в атмосферном воздухе;
- Н-105 для измерения массовой концентрации или объемной доли аммиака, оксида и диоксида азота в атмосферном воздухе.
Конструктивно газоанализаторы Р-105 выполнены в одном блоке, Н-105 в двух блоках со встроенным побудителем расхода.
В основу работы газоанализаторов положена реакция оксида азота с озоном, сопровождаемая хемилюминесцентным свечением в области волн от 600 до 2400 нм с максимумом в районе 1200 нм, пропорциональным концентрации окиси азота. Производимое реакцией излучение, проходя оптический фильтр (600 нм - 1200 нм), регистрируется фотоэлектронным умножителем. В качестве источника озона используется встроенный генератор озона, работающий на основе барьерного разряда. Измеряемый газ разделяется на три потока, которые посредством клапанов попеременно поступают в реакционную камеру. При измерении NO анализируемый газ поступает непосредственно в реакционную камеру. При измерении NO2 анализируемый газ проходит через молибденовый конвертер, где происходит преобразование NO2 в NO, после чего происходит измерение суммы NO+NO2. Концентрация NO2 получается путем вычитания ранее измеренной концентрации NO из полученной суммы. При измерении NH3 анализируемый газ проходит через термокаталитический конвертер, где происходит преобразование NH3 в NO, после чего происходит измерение суммы NO+NO2+NH3. Концентрация NH3 получается путем вычитания ранее измеренной концентрации NO+NO2 из полученной суммы. Перед началом и в процессе работы газоанализатора периодически происходит автоматическая установка нуля, для чего используется встроенный фильтр «нуль-газа» и осушитель воздуха. Очищенный от примесей и осушенный воздух также используется для работы встроенного генератора озона. Давление в реакционной камере, температура камеры и газоанализатора непрерывно контролируется посредством датчиков.
Основные органы управления находятся на лицевой панели газоанализаторов: дисплей, управляющие кнопки: « Е » и « П », « Т », « X », сетевой выключатель.
На задней панели газоанализаторов расположены: разъемы для подключения внешних устройств, электрического питания, клемма заземления, входные и выходные штуцеры пробы.
Способ отбора пробы - принудительный, при помощи встроенного побудителя расхода.
Газоанализаторы имеют цифровую индикацию с номинальной ценой единицы
3 1 3 1
наименьшего разряда индикатора: 0,001 мг/м (0,001 млн ) или 0,0001 мг/м (0,0001 млн ) по выбору.
Газоанализаторы 105 модификации Р-105 и Н-105 относятся к не взрывозащищённому электрооборудованию и предназначены для применения вне взрывоопасных зон.
Обозначения модификаций газоанализаторов, условное наименование газоанализаторов, зона размещения соответствуют данным, приведенным в таблице 1.
Таблица 1
| Обозначение газоанализаторов | Условное наименование газоанализаторов | Зона размещения |
| ИРМБ.413312.033 | Р-105 | Невзрывоопасная |
| ИРМБ.413312.035 | Н-105 | Невзрывоопасная |
Общий вид газоанализатора и обозначение места нанесения знака поверки представлены на рисунке 1 и 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
место нанесения знака поверки

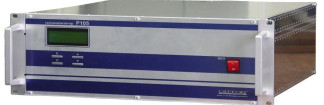

Рисунок 1 - Общий вид газоанализатора 105 модификации Р-105, обозначение места нанесения знака поверки (указано стрелкой)
место нанесения знака поверки
Газоанализаторы имеют встроенное программное обеспечение 105.
Программное обеспечение осуществляет функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на дисплее газоанализатора;
- контроль общих неисправностей;
- архивация измерений;
- передача результатов измерений по проводному интерфейсу связи с ПК;
- связь с внешними устройствами по цифровому каналу связи.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | 105 | |
| Номер версии (идентификационный номер)*ПО | не ниже 2.00 | |
| Цифровой идентификатор ПО (алгоритм) | 5658e386 (CRC32) | |
| Примечание: *Номер версии (идентификационный номер) программного не ниже указанного в таблице. | обеспечения должен быть | |
приведены в таблицах 3 и 4.
| Модифи кация | Измеряемый компонент | Диапазоны измерений 1) | Пределы допускаемой основной погрешности | ||
| массовой концентрации, мг/м3 | объемной доли, млн-1 | приведенной 2) У, % | относительной 5, % | ||
| Р-105 Н-105 | Оксид азота (NO) | от 0 до 0,04 включ. | от 0 до 0,032 включ. | ±20 | - |
| св. 0,04 до 4,0 | св. 0,032 до 3,2 | - | ±20 | ||
| Диоксид азота (NO2) | от 0 до 0,04 включ. | от 0 до 0,02 включ. | ±20 | - | |
| св. 0,04 до 4,0 | св. 0,02 до 2,1 | - | ±20 | ||
| Н-105 | Аммиак (NH3) | от 0 до 0,040 включ. | от 0 до 0,057 включ. | ±20 | - |
| св. 0,040 до 2,0 | св. 0,057 до 2,8 | - | ±20 | ||
| Примечания: 1) погрешность приведена к верхнему значению диапазона измерений, 2) пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) проводится с использованием коэффициентов, равных для NO - 1,26 , для NO2 - 1,91; для NH3 - 0,707 (при +20оС и 760 мм рт. ст.) в соответствии с требованиями РД 52.04.186-89. | |||||
Таблица 4
| Параметр | Значение |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20 °С в пределах рабочих условий эксплуатации на каждые 10 °С, в долях от предела допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов, в долях от предела допускаемой основной погрешности | ±0,5 |
| Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от предела допускаемой основной погрешности | 0,5 |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Предел допускаемого времени установления показаний Т0,9, мин | 10 |
| Время прогрева, мин, не более | 60 |
| Электрическое питание переменным током напряжением, В | 230±23 |
| Потребляемая электрическая мощность измерительного блока модификации Р-105 и Н-105, Вт, не более | 250 |
| Потребляемая электрическая мощность конвертора модификации Н-105, Вт, не более | 200 |
| Габаритные размеры измерительного блока модификации Р-105 и Н-105, мм, не более - длина - ширина - высота | 640 482 178 |
| Параметр | Значение |
| Габаритные размеры блока конвертора модификации Н-105, мм, не более | |
| - длина | 640 |
| - ширина | 482 |
| - высота | 132 |
| Масса, измерительного блока модификации Р-105 и Н-105, кг, не более | 14 |
| Масса блока конвертора модификации Н-105, кг, не более | 10 |
| Средняя наработка на отказ газоанализатора в условиях эксплуа | 24000 |
| тации, с учетом технического обслуживания, ч | |
| Назначенный срок службы, лет, не менее | 6 |
| Условия эксплуатации: | |
| »-» o/"4 - температура окружающей среды, C | от +5 до +40 |
| - относительная влажность окружающей среды при темпе- | |
| ратуре +25 oC (без конденсации влаги), % | до 95 |
| - атмосферное давления, кПа | от 84,0 до 106,7 |
| -объемный расход газовой пробы на входе газоанализатора, | |
| дм3/мин | от 0,4 до 1,0 |
| Газоанализаторы устойчивы к содержанию неизмеряемых компонентов в анализируемой пробе, мг/м3, не более: | |
| оксид углерода | 3000 |
| диоксид углерода | 50 |
| ароматические углеводороды | 1,0 |
| озон | 0,5 |
| оксид серы | 5,0 |
| сероводород | 0,5 |
| атмосферная пыль | 0,15 |
| Степень защиты газоанализаторов по ГОСТ 14254-96 | IP31 |
| Уровень индустриальных радиопомех, воздействующих на газоанализатор, не превышает | |
| величин, предусмотренных ГОСТ Р 51318.22 | |
| Газоанализаторы соответствуют требованиям к электромагнитной совместимости в части | |
| помехоустойчивости и помехоэмиссии по ГОСТ Р 51522.1-2011 | |
| Газоанализаторы относятся к изделиям третьего порядка по ГОСТ Р 52931-2008 | |
наносится типографическим способом на титульный лист руководства по эксплуатации и на табличке, расположенной на задней панели газоанализаторов.
Комплектность поставки газоанализаторов приведена в таблице 5.
Таблица 5
| Наименование | Обозначение | Количе ство | Примечание |
| Газоанализатор 105 модификация Р-105 | 1 шт. | По требованию заказчика | |
| Газоанализатор 105 модификация Н-105 | 1 шт. | По требованию заказчика |
| Наименование | Обозначение | Количе ство | Примечание |
| Комплект эксплуатационных документов: | |||
| Газоанализаторы 105. Методика поверки | МП-242-2042-2016 | ||
| Газоанализатор 105 модификации Р-105. Руководство по эксплуатации | ИРМБ.413312.033 РЭ | 1 компл. | |
| Газоанализатор 105 модификации Н-105. Руководство по эксплуатации | ИРМБ.413312.035 РЭ | ||
| Газоанализатор 105 модификации Р-105.Паспорт | ИРМБ.413312.033 ПС | ||
| Газоанализатор 105 модификации Н-105.Паспорт | ИРМБ.413312.035 ПС | ||
| Комплект ЗИП | 1 компл. | Согласно ведомости ЗИП |
осуществляется по документу МП-242-2042-2016 «Газоанализаторы 105. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «25» октября 2016 г.
Основные средства поверки:
- генератор газовых смесей ГС-2000, регистрационный номер 58834-14;
- стандартные образцы состава газовых смесей NO2/N2, NO/N2, NH3/N2 (ГСО 10547-2014). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на газоанализатор, как указано на рисунках 1 и 2 в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационных документах.
Приказ Минприроды России № 425 от 07.12.2012 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
