Преобразователи давления измерительные ST, SX, 66749-17

Преобразователи давления измерительные ST, SX (далее - преобразователи) предназначены для измерений абсолютного и избыточного давления жидких и газообразных сред.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	66749-17
Наименование СИ	Преобразователи давления измерительные
Обозначение типа СИ	ST, SX
Изготовитель	Компания "NUOVA FIMA S.r.l.", Италия
Год регистрации	2017
Срок свидетельства	27.02.2027
МПИ (интервал между поверками)	3 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

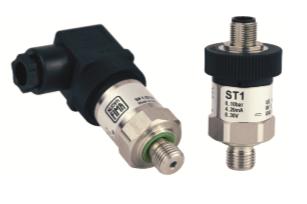

Преобразователи давления измерительные ST, SX состоят из электронного блока и чувствительного элемента, включающего в себя первичный преобразователь давления в электрический сигнал и измерительную мембрану. Деформация измерительной мембраны под воздействием измеряемого давления преобразуется в электрический сигнал низкого уровня, а затем с помощью электрического усилителя - формирователя в унифицированный аналоговый выходной сигнал, пропорциональный измеряемому давлению. Этот сигнал может быть обработан вторичной аппаратурой.

Преобразователи давления измерительные ST, SX имеют следующие модификации: ST 1, ST 2, SX 09, SX 18, SX LV, SX MA, SX SA, которые отличаются друг от друга диапазонами измерений, габаритными размерами, массой, диапазоном температур окружающей среды.

Рисунок 3 - Общий вид преобразователей давления измерительных SX 09

Л Nf

ч!

Рисунок 7 - Общий вид преобразователей давления измерительных SX SA

Пломбирование преобразователей давления измерительных ST, SX не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

приведены в таблице 1.

Таблица 1

Наименование моделей	Диапазоны измерений (ДИ) давления
Наименование моделей	кПа	бар
ST 1:
- отрицательное избыточное давление	от -100 до 0	от -1 до 24
- отрицательное и положительное
избыточное давление	от -100 до 2400	от -1 до 0
- положительное избыточное давление	от 0 до 100	от 0 до 1
	от 0 до 160	от 0 до 1,6
	от 0 до 250	от 0 до 2,5
	от 0 до 400	от 0 до 4
	от 0 до 600	от 0 до 6
	от 0 до 1000	от 0 до 10
	от 0 до 1600	от 0 до 16
	от 0 до 2500	от 0 до 25
	от 0 до 4000	от 0 до 40
	от 0 до 6000	от 0 до 60
	от 0 до 10000	от 0 до 100
	от 0 до 16000	от 0 до 160
	от 0 до 25000	от 0 до 600
	от 0 до 40000	от 0 до 600
	от 0 до 60000	от 0 до 250

Наименование моделей	Диапазоны измерений (ДИ) давления
Наименование моделей	кПа	бар
ST 2:	от 0 до 10	от 0 до 0,1
- положительное избыточное давление	от 0 до 16	от 0 до 0,16
	от 0 до 25	от 0 до 0,25
	от 0 до 40	от 0 до 0,4
	от 0 до 60	от 0 до 0,6
	от 0 до 100	от 0 до 1
	от 0 до 160	от 0 до 1,6
	от 0 до 250	от 0 до 2,5
	от 0 до 400	от 0 до 4
	от 0 до 600	от 0 до 6
	от 0 до 1000	от 0 до 10
	от 0 до 1600	от 0 до 16
	от 0 до 2500	от 0 до 25
	от 0 до 4000	от 0 до 40
	от 0 до 6000	от 0 до 60
	от 0 до 10000	от 0 до 100
	от 0 до 16000	от 0 до 160
	от 0 до 25000	от 0 до 250
	от 0 до 40000	от 0 до 400
	от 0 до 60000	от 0 до 600
	от 0 до 100000	от 0 до 1000
- отрицательное и положительное
избыточное давление	от -100 до 2400	от -1 до 24
- абсолютное давление	от 0 до 10	от 0 до 0,1
	от 0 до 16	от 0 до 0,16
	от 0 до 25	от 0 до 0,25
	от 0 до 40	от 0 до 0,4
	от 0 до 60	от 0 до 0,6
	от 0 до 100	от 0 до 1
	от 0 до 160	от 0 до 1,6
	от 0 до 250	от 0 до 2,5
	от 0 до 400	от 0 до 4
	от 0 до 600	от 0 до 6
	от 0 до 1000	от 0 до 10
	от 0 до 1600	от 0 до 16
	от 0 до 2500	от 0 до 25

Наименование моделей	Диапазоны измерений (ДИ) давления
Наименование моделей	кПа	бар
SX 09:	от 0 до 10	от 0 до 0,1
- положительное избыточное давление	от 0 до 16	от 0 до 0,16
	от 0 до 25	от 0 до 0,25
	от 0 до 40	от 0 до 0,4
	от 0 до 60	от 0 до 0,6
	от 0 до 100	от 0 до 1
	от 0 до 160	от 0 до 1,6
	от 0 до 250	от 0 до 2,5
	от 0 до 400	от 0 до 4
	от 0 до 600	от 0 до 6
	от 0 до 1000	от 0 до 10
	от 0 до 1600	от 0 до 16
	от 0 до 2500	от 0 до 25
	от 0 до 4000	от 0 до 40)
	от 0 до 6000	от 0 до 60
	от 0 до 10000	от 0 до 100
	от 0 до 16000	от 0 до 160
	от 0 до 25000	от 0 до 250
	от 0 до 40000	от 0 до 400
	от 0 до 60000	от 0 до 600
	от 0 до 100000	от 0 до 1000
- отрицательное и положительное
избыточное давление	от -100 до 2400	от -1 до 24
- абсолютное давление	от 0 до 10	от 0 до 0,1
	от 0 до 16	от 0 до 0,16
	от 0 до 25	от 0 до 0,25
	от 0 до 40	от 0 до 0,4
	от 0 до 60	от 0 до 0,6
	от 0 до 100	от 0 до 1
	от 0 до 160	от 0 до 1,6
	от 0 до 250	от 0 до 2,5
	от 0 до 400	от 0 до 4
	от 0 до 600	от 0 до 6
	от 0 до 1000	от 0 до 10
	от 0 до 1600	от 0 до 16
	от 0 до 2500	от 0 до 25

Наименование моделей	Диапазоны измерений (ДИ) давления
Наименование моделей	кПа	бар
SX 18:	от 0 до 10	от 0 до 0,1
- положительное избыточное давление	от 0 до 16	от 0 до 0,16
	от 0 до 25	от 0 до 0,25
	от 0 до 40	от 0 до 0,4
	от 0 до 60	от 0 до 0,6
	от 0 до 100	от 0 до 1
	от 0 до 160	от 0 до 1,6
	от 0 до 250	от 0 до 2,5
	от 0 до 400	от 0 до 4
	от 0 до 600	от 0 до 6
	от 0 до 1000	от 0 до 10
	от 0 до 1600	от 0 до 16
	от 0 до 2500	от 0 до 25
	от 0 до 4000	от 0 до 40
	от 0 до 6000	от 0 до 60
	от 0 до 10000	от 0 до 100
	от 0 до 16000	от 0 до 160
	от 0 до 25000	от 0 до 250
	от 0 до 40000	от 0 до 400
	от 0 до 60000	от 0 до 600
	от 0 до 100000	от 0 до 1000
- отрицательное и положительное
избыточное давление	от -100 до 2400	от -1 до 24
- абсолютное давление	от 0 до 10	от 0 до 0,1
	от 0 до 16	от 0 до 0,16
	от 0 до 25	от 0 до 0,25
	от 0 до 40	от 0 до 0,4
	от 0 до 60	от 0 до 0,6
	от 0 до 100	от 0 до 1
	от 0 до 160	от 0 до 1,6
	от 0 до 250	от 0 до 2,5
	от 0 до 400	от 0 до 4
	от 0 до 600	от 0 до 6
	от 0 до 1000	от 0 до 10
	от 0 до 1600	от 0 до 16
	от 0 до 2500	от 0 до 25

Наименование моделей	Диапазоны измерений (ДИ) давления
Наименование моделей	кПа	бар
SX SA:	от 0 до 10	от 0 до 0,1
- положительное избыточное давление	от 0 до 16	от 0 до 0,16
	от 0 до 25	от 0 до 0,25
	от 0 до 40	от 0 до 0,4
	от 0 до 60	от 0 до 0,6
	от 0 до 100	от 0 до 1
	от 0 до 160	от 0 до 1,6
	от 0 до 250	от 0 до 2,5
	от 0 до 400	от 0 до 4
	от 0 до 600	от 0 до 6
	от 0 до 1000	от 0 до 10
	от 0 до 1600	от 0 до 16
	от 0 до 2500	от 0 до 40
	от 0 до 4000	от 0 до 25
- отрицательное и положительное
избыточное давление	от -100 до 2400	от -1 до 24
- абсолютное давление	от 0 до 10	от 0 до 0,1
	от 0 до 16	от 0 до 0,16
	от 0 до 25	от 0 до 0,25
	от 0 до 40	от 0 до 0,4
	от 0 до 60	от 0 до 0,6
	от 0 до 100	от 0 до 1
	от 0 до 160	от 0 до 1,6
	от 0 до 250	от 0 до 2,5
	от 0 до 400	от 0 до 4
	от 0 до 600	от 0 до 6
	от 0 до 1000	от 0 до 10
	от 0 до 1600	от 0 до 16
SX MA:	от 0 до 10	от 0 до 0,1
- положительное избыточное давление	от 0 до 16	от 0 до 0,16
	от 0 до 25	от 0 до 0,25
	от 0 до 40	от 0 до 0,4
	от 0 до 60	от 0 до 0,6
	от 0 до 100	от 0 до 1
	от 0 до 160	от 0 до 1,6
	от 0 до 250	от 0 до 2,5
	от 0 до 400	от 0 до 4
	от 0 до 600	от 0 до 6
	от 0 до 1000	от 0 до 10
	от 0 до 1600	от 0 до 16
	от 0 до 2500	от 0 до 25
	от 0 до 4000	от 0 до 40
	от 0 до 6000	от 0 до 60
	от 0 до 10000	от 0 до 100
	от 0 до 16000	от 0 до 160
	от 0 до 25000	от 0 до 250
	от 0 до 40000	от 0 до 400
	от 0 до 60000	от 0 до 600

Пределы допускаемой основной приведенной погрешности (в диапазоне температур окружающей среды от +21 до +25 °С), % от диапазона измерений_

±0,35

бар

кПа

т о	до	10	т о	до	0,
от	до	16	от	до	0,16
от	до	25	от	до	0,25
т о	до	40	от	до	0,4
от	до	60	от	до	0,6
от	до	100	от	до	1
т о	до	160	от	до	1,6
от	до	250	от	до	2,5
от	до	400	от	до	4
от	до	600	от	до	6
от	до	1000	от	до	10
т о	до	1600	от	до	16
от	до	2500	от	до	25
т о	до	4000	от	до	40
т о	до	6000	от	до	60
от	до	10000	от	до	100
от	до	16000	от	до	160
т о	до	25000	от	до	250
от	до	40000	от	до	400
от	до	60000	от	до	600

SX LV:

- положительное избыточное давление

- ST 2, SX 09

±0,5

- ST 1, SX 18, SX SA, SX MA, SX LV

Условия эксплуатации

- температура окружающей среды, °С

- ST 1, ST 2

- SX 09, SX 18, SX MA, SX LV, SX SA

- относительная влажность, %

- атмосферное давление, кПа_

от -25 до +85 от -30 до +100 не более 80

100 (для модификации SX LV) от 84 до 106,7_

Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °С), %/10 °С

±0,125 в диапазоне действия термокомпенсации от 0 до +80 °С включ.

±0,25 в диапазоне температур от -30 до 0 °С не включ. и св. +80 до +100 °С

- SX 09, SX 18, SX MA, SX SA

±0,125 в диапазоне действия термокомпенсации от 0 до +60 °С включ.

- SX LV

±0,25 в диапазоне температур от -30 до 0 °С не включ. и св. +80 до +100 °С

±0,125 в диапазоне действия термокомпенсации от 0 до +80 °С включ.

- ST 1

±0,25 (в диапазоне температур от -25 до 0 °С не включ. и св. +80 до +85 °С)

±0,125 в диапазоне действия термокомпенсации от 0 до +80 °С включ.

- ST 2

±0,25 (в диапазоне температур от -25 до 0 °С не включ. и св. +80 до +85 °С)_

Наименование моделей	Диапазоны измерений (ДИ) давления
Наименование моделей	кПа бар
Выходные сигналы
- ST 1, ST 2, SX 09, SX 18, SX SA, SX LV SX MA, мА:	от 4 до 20
- ST 1, ST 2, В:	от 0 до 5, от 0 до 10 от 0,5 до 4,5
Г абаритные размеры, мм, не более
- ST 1	68x48x34 (длинахширинахдиаметр)
- ST 2	74x48x34 (длинахширинахдиаметр)
- SX 09, SX 18, SX SA, SX MA	125 х 51,5 х22 (длинахширинахдиаметр)
- SX LV	109x23 (длинахдиаметр)
Масса, кг, не более:
- ST 1, ST 2	0,14
- SX 09, SX 18, SX SA	0,25
- SX MA, SX LV	0,28
Средний срок службы, лет	10
Средняя наработка до отказа, ч	100000
Маркировка взрывозащиты -SX 09, SX 18, SX LV, SX MA, SX SA	0Ex ia IIC T6. . .T4 Ga X; Ex ia IIIC Т85°С/ Т100°С/ Т135°С Da X; Ga/Gb Ex ia IIC T6...T4 X; Ex ia IIIC Т85°С/ Т100°С/ Т135°С Da/Db X;
Примечание - В соответствии с заказом допускается настройка преобразователей на любой диапазон, лежащий внутри приведенных в таблице пределов измерений в любых единицах измерений, допущенных к применению в РФ.

Знак утверждения типа

наносится на корпус прибора методом гравировки и на титульный лист паспорта типографским способом.

Комплектность

Комплект поставки представлен в таблице 2.

Таблица 2

Наименование	Количество	Примечание
Преобразователь давления измерительный	1 шт.	Модификация в соответствии с заказом
Паспорт	1 экз.	-

Поверка

осуществляется по документу МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».

Основные средства поверки:

Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры грузопоршневые: МП-2,5; МП-6; МП-60; МП-600; МП 2500 (Регистрационный № 58794-14).

Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры газовые грузопоршневые МГП-100 (Регистрационный № 13626-02).

Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).

Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометры абсолютного давления МПАК-15 (Регистрационный № 24971-03);

Калибраторы давления пневматические Метран-504 Воздух (Регистрационный № 31057-09). Калибраторы давления пневматические Метран-505 Воздух (Регистрационный № 42701-09). Мультиметр цифровой 34401A (Регистрационный № 54848-13).

Задатчик избыточного давления Воздух-4000 (Регистрационный № 12143-04).

Барометр рабочий специальный БРС-1С (Регистрационный № 28532-05).

Вольтметр универсальный цифровой GDM-78261 (Регистрационный № 52669-13).

Мера электрического сопротивления постоянного тока многозначная Р3026-1 (Регистрационный № 56523-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и/или в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации фирмы-изготовителя.

Нормативные документы

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 8.802-2012 ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ Р 8.840-2013 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1^1106 Па. Техническая документация фирмы-изготовителя.
