| Номер в госреестре | 66752-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-3000 |
| Изготовитель | АО "Саханефтегазсбыт", г.Якутск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические РВС-3000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 3000 м3.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки, конического днища и конической кровли.
Днище состоит из сегментной окрайки толщиной 8 мм и центральной части толщиной 6 мм. Цилиндрическая стенка резервуара включает в себя восемь поясов толщиной от 9 до 7 мм и выполнены из одного полотнища со смещенными заводскими вертикальными сварными швами поясов и зубчатым вертикальным монтажным стыком. Полотнища изготовлены из стали марок С345 и 09Г2С-14.
Резервуары РВС-3000, заводские номера 1, 2, 3, 4, 5, 6, 7, 8 расположены на территории товарного парка филиала «Ленская нефтебаза» АО «Саханефтегазсбыт», РФ, Республика Саха (Якутия), 678144, Ленский район, г. Ленск.

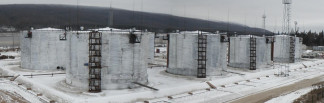

Рисунок 1 - Общий вид резервуаров
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер резервуара РВС-3000 | |
| 1 2 3 4 5 6 7 8 | |
| Номинальная вместимость, 3 м | 3000 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,20 |
| Наименование характеристики | Значение |
| Заводской номер резервуара РВС-3000 | |
| 1 2 3 4 5 6 7 8 | |
| Габаритные размеры: - диаметр резервуара, мм - высота резервуара, мм | 18980 11920 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, °С | -40 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3- Комплектность средств измерений
| Наименование | Количество, шт. | Обозначение |
| Резервуар стальной вертикальный цилиндрический | 8 | РВС-3000 |
| Резервуар стальной вертикальный цилиндрический. Паспорт. | 8 | РВС-3000 |
| Г радуировочная таблица | 8 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая Р100У2К, с верхним пределом измерений 100 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 21702-01);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
| Зарегистрировано поверок | 14 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
