| Номер в госреестре | 66759-17 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | Е |
| Изготовитель | ОАО "Электроприбор", г.Чебоксары |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2027 |
| МПИ (интервал между поверками) | 11 лет - для преобразователей без ЖК-дисплея; 8 лет - с ЖК-дисплеем |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные серии Е (далее - преобразователи) предназначены для измерений электрических параметров в однофазных, трехфазных трехпроводных и четырехпроводных электрических сетях переменного тока: силы и напряжения переменного тока; активной, реактивной и полной мощности; коэффициента мощности; частоты сети, отклонения частоты; глубины и длительности провала напряжения; длительности прерывания напряжения и временного перенапряжения для дальнейшего преобразования полученных значений в цифровой код и в унифицированный выходной аналоговый сигнал постоянного тока.
Преобразователи относятся к классу цифровых измерительных преобразователей, реализующих принцип аналого-цифрового преобразования входных величин и последующего расчета параметров электрической сети.
Преобразователи обеспечивают измерение (преобразование) и передачу по интерфейсам последовательной связи (в зависимости от исполнения):
- параметров режима электрической сети: среднеквадратические значения переменного тока и напряжения, активной, реактивной и полной мощностей;
- параметров режима электрической сети на основе токов и напряжений основной гармоники: действующие значения переменного тока, напряжения, активной, реактивной и полной мощностей;
- коэффициента мощности еоБф (полного и фазных);
- частоты сети, отклонения частоты;
- глубины и длительности провала напряжения;
- длительности прерывания напряжения и временного перенапряжения;
- передачу значений параметров по гальванически развязанным цифровым интерфейсам RS485, Ethernet, беспроводной сети Wi-Fi в автоматизированные системы диспетчерского управления и учета;
- отдельных параметров качества электроэнергии (технический учет): измерение и регистрация активной и реактивной электрической энергии за установленные интервалы времени в трехфазных сетях переменного тока.
Преобразователи обеспечивают отображение измеренных параметров на ЖК-дисплее (при наличии данного исполнения) в различных комбинациях, в зависимости от заказа.
Преобразователи имеют единичные светодиодные индикаторы для указания дополнительной информации о текущих отображаемых параметрах и режимах работы.
Преобразователи имеют возможность выбора вида отображаемых текущих параметров от кнопок управления на передней панели (для исполнения с ЖК-дисплеем).
Преобразователи имеют возможность оперативного изменения яркости свечения единичных светодиодных индикаторов и ЖК-дисплея (при наличии данного исполнения) через цифровые интерфейсы RS485, Ethernet, беспроводную сеть Wi-Fi с помощью программы конфигуратора и/или от кнопок управления на передней панели.
Преобразователи имеют возможность настройки диапазона показаний с учетом коэффициентов трансформации по напряжению и по току через цифровые интерфейсы RS485, Ethernet и беспроводную сеть Wi-Fi, а также с помощью кнопок управления на передней панели для исполнения с ЖК-дисплеем.
Результаты измерений отображаются на жидкокристаллическом дисплее (при наличии данного исполнения).
Варианты поддерживаемых протоколов обмена: ModBus RTU, Profibus DP, ModBus TCP, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004.
Поддерживаемые интерфейсы обеспечивают возможность подключения к преобразователям дополнительных модулей, расширяющих функциональные возможности изделия (например: модули индикации и табло информационные производства ОАО «Электроприбор»).
Преобразователи должны сохранять во встроенной памяти различные журналы:
- журнал событий по дискретным входам и релейным выходам;
- журнал событий по измеряемым параметрам;
- журнал включения/выключения прибора;
- журнал показателей качества электрической энергии.
Преобразователи являются многопредельными и имеют различные исполнения в зависимости от диапазона измерений входного сигнала, напряжения питания, количества и типа интерфейсов, наличия дискретных входов, ЖК-дисплея, наличия дискретных/аналоговых выходов, набора дополнительных опций.
Информация об исполнении преобразователя содержится в коде полного условного обозначения: Еа - b - c - d - e -f - g - h - i - j - k,
где a - исполнение преобразователя в зависимости от функциональных возможностей: 849ЭЛ - преобразователь измерительный мощности;
900ЭЛ - преобразователь измерительный многофункциональный; b - номинальное напряжение или коэффициент трансформации по напряжению, c - номинальный ток или коэффициент трансформации по току, d - условное обозначение напряжения питания, e - наличие интерфейса RS485 и беспроводной сети Wi-Fi, f - наличие интерфейсов Ethernet; g - условное обозначение дискретных входов, h - наличие выходных сигналов,
i - вид индикации; j - эксплуатационное исполнение; k - специальное исполнение.
Преобразователи конструктивно выполнены в ударопрочном, пылезащищенном, пластмассовом корпусе с креплением на DIN-рейку. В зависимости от наличия опций габаритные размеры корпуса могут изменяться (в сторону уменьшения). Преобразователи работоспособны при установке в любом положении. Преобразователи не имеют подвижных частей и являются виброустойчивыми и вибростойкими.
Доступ к внутренним частям преобразователей возможен только с нарушением пломб/этикеток.
Преобразователи являются восстанавливаемыми, ремонтируемыми изделиями.
В зависимости от исполнения преобразователи могут быть с дискретными входами: максимальное значение тока 10 мА ^линии= 0 Ом), напряжением на разомкнутых клеммах 24 В. Дискретные входы гальванически разделены от остальных цепей прибора. Преобразователи могут иметь исполнение с дискретными выходами гальванически разделенным от остальных цепей, с коммутацией постоянного напряжения до 30 В и током до 5 А или переменного напряжения до 200 В и током до 100 мА по каждому выходу.
В зависимости от исполнения преобразователи могут быть с интерфейсами RS485, Ethernet, Wi-Fi. Поддерживаемые протоколы обмена данными: Modbus RTU, Modbus TCP, Profibus DP, ГОСТ Р МЭК 60870-5-101-2004, ГОСТ Р МЭК 60870-5-104-2004.
Преобразователи предусматривают возможность выбора отображаемых параметров, редактирования программируемых параметров (настройки диапазона показаний (шкалы), уровней срабатывания дискретных выходов, параметров интерфейса и т.д.), просмотра установленных параметров и регулировки яркости свечения индикации с помощью кнопок или по интерфейсам.
Преобразователь соответствует требованиям безопасности по ГОСТ 22261-94, ГОСТ 12.2.091-2012, включая безопасность обслуживающего персонала в части защиты его от поражения электрическим током, опасной температуры, воспламенения.

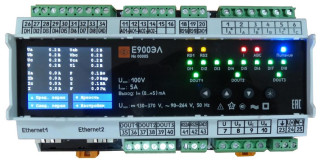

Общий вид преобразователей представлен на рисунках 1-3.
|18|19|20~1
311
| 1 | 2 | 3 | * I5 | ь I |
| !д* | !л | If | is I Ь* | 'г. |
RS1 П52 I ABC nuiTllHL
• tttiaai
DI1 D<Z Dll DU 0I5 0I4 DI7 Dll
126[27|28|2У)30)31|
ишшштш
Е900ЭА
MD 00005
| «• 0.21 | V«b | о.а» |
| *ь «.!■ | 9Ьс | 0.21 |
| не а.*ш | 9 о* | 0.2В |
| в 0.2* | U1 | 0.91 |
| К 0.0Л | V | 0.11* |
| а о.о» | в | О.ОЯвр |
| 1с О.вд | I | 0,11Я |
| I 0.0* | г | о.о те |
| • | Ipmen | |
| ч К«стр«вш | ||
L- _ = . E№ernet2
U,„: 100 V DOUT1 DOUT2
L,: SA
Выход; (■ (0...+S) mA 4 A W
U,„:™ 110-170 V, - 90-2M V. SO Hz Д ф @ a
_EHl
| и | и„ | Uc | On |
| 7 | В | 9 | 10 |
hezis
защ шш щш ■ Ж Ш EDEB0
26127 28 2? 30
IomIouiduIduIdbI
11112ИЗИМ15Н61
EQCQE1
1VI к \ Ь\ U \Л U
Настройка
Е849ЭЛ
No 0000-1
дискретных
выходов
| и | Ub [ Uc | U* |
| 7 | 8 I 9 | ю |
RS-I RS2 I ЛВС Питание
DI1 DI2 013 DI4 015 Dl« DI7 DIB
• • •
DOUT1 DOUT2 DOUT3
| ■ | 1 1 | 11 | 12 | 13 | 14 | 15 | 16 | 18 | 19 | 20 | 1 | 2 | 3 | 4 | 5 | 6 | ||||||||||
| ^0 | |.,3 | I, | U3 | I. | !.,я | !с |
| iilErnEl1 | llllEm Е t? | IH “ | in | о и | и. | и. | и, | .i-j | |||||||||||
| 3 5| 3 6 | 1 | о со го | 41 | 4 2 | 43 | 7 | 8 | 9 | 10 | 23 | 24 | 25 |
1-1-С
а
о
п. 1 - место нанесения клейма ОТК п. 2 - место нанесения клейма поверителя Рисунок 4 - Г абаритные размеры, места нанесения клейма ОТК и клейма поверителя
Программное обеспечение приборов является встроенным и обеспечивает функционирование прибора, включая измерение и вычисление метрологических величин, прием и передачу данных, отображение данных на локальном человеко-машинном интерфейсе.
Встраиваемое программное обеспечение приборов защищено от изменения. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы ВПО. Сведения об идентификационных данных ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Номер версии (идентификационный номер ПО), не ниже | 1.2 |
| Идентификационное наименование ПО | E900 FULL.elp |
| Цифровой идентификатор ПО (алгоритм md5) | 41bc5aee52e95c5815c02ffa7db57171 |
Преобразователи обеспечивают измерение электрических параметров, отображение на ЖК-дисплее (при наличии данного исполнения) и передачу по интерфейсам результатов измерения (преобразования) в соответствии с таблицей 2.
Таблица 2 - Измеряемые параметры
| Параметр | Обозначе ние | Измерение в соответствии со схемой измерения1 | Отображение на ЖК дисплее3 | Передача по интерфейсам3 | |
| 3П | 4П | ||||
| Действующее значение фазного напряжения | Ua Ub Uc | - | + + + | -/+ -/+ -/+ | -/+ -/+ -/+ |
| Среднее действующее значение фазного напряжения6 | Цср.ф. | - | + | -/+ | -/+ |
| Действующее значение междуфазного | Uab UBC | + + | + + | + + | + + |
| напряжения | UcA | + | + | + | + |
| Среднее действующее значение междуфазного напряжения6 | Ц'ср.л | + | + | + | + |
| Действующее значение напряжения нулевой последовательности | U0 | - | + | -/+ | -/+ |
| Ia | + | + | + | + | |
| Действующее значение фазного тока | Ib | - | + | -/+ | -/+ |
| Ic | + | + | + | + | |
| Среднее действующее значение фазного тока6 | 1ср | + | + | + | + |
| Действующее значение силы тока нулевой последовательности | I0 | - | + | -/+ | -/+ |
| Активная мощность фазы нагрузки | Pa | - | + | -/+ | -/+ |
| Pb | - | + | -/+ | -/+ | |
| Pc | - | + | -/+ | -/+ | |
| Параметр | Обозначе ние | Измерение в соответствии со схемой измерения1 | Отображение на ЖК-дисплее3 | Передача по интер-фейсам3 | |
| 3П | 4П | ||||
| Суммарная активная мощность2 | P | + | + | + | + |
| Реактивная мощность фазы нагрузки | Qa | - | + | -/+ | -/+ |
| Qb Qc | - | + + | -/+ -/+ | -/+ -/+ | |
| Суммарная реактивная мощность2 | Q | + | + | + | + |
| Полная мощность фазы нагрузки2 | Sa | - | + | -/+ | -/+ |
| Sb Sc | - | + + | -/+ -/+ | -/+ -/+ | |
| Суммарная полная мощность2 | S | + | + | + | + |
| Коэффициент мощности в каждой фазе | cos9A cos9B cos9C | - | + + + | -/+ -/+ -/+ | -/+ -/+ -/+ |
| Общий коэффициент мощности | cos9 | + | + | + | + |
| Длительность провала напряжения | Ап | - | + | -/+ | -/+ |
| Г лубина провала напряжения | 5^ | - | + | -/+ | -/+ |
| Длительность прерывания напряжения | А^рер | - | + | -/+ | -/+ |
| Длительность временного перенапряжения | А^ер. | - | + | -/+ | -/+ |
| Частота сети | F | + | + | + | + |
| Отклонение частоты | Af | - | + | -/+ | + |
| Коэффициент искажения - 4 синусоидальности кривой напряжения | - | + | -/+ | + | |
| Коэффициент несимметрии напряжения по обратной последовательности4 | ^U | - | + | -/+ | + |
| Коэффициент несимметрии напряжения по | К0ТТ 0U | + | -/+ | + | |
| нулевой последовательности | |||||
| Коэффициент временного перенапряжения4 | КперU | - | + | -/+ | + |
| Кратковременная доза фликера4 | Pst | - | + | -/+ | + |
| Длительная доза фликера4 | Plt | - | + | -/+ | + |
Примечания
1 Тип схемы 3П/4П (трехпроводная/четырехпроводная соответственно) выбирается при помощи программы-конфигуратора.
2 Измеряемые параметры при использования преобразователя Е849ЭЛ.
3 Возможность отображения определенных параметров на ЖК-дисплее и передача значений по интерфейсам зависит от схемы измерения.
4 Параметры не нормируются.
5 Знак «+» или «-» означает измеряется или не измеряется данный параметр для указанной схемы подключения.
6 Под средним действующим значением фазного тока (фазного и междуфазного напряжений) понимается среднеарифметическое значение суммы действующих значений фазных токов (фазных и междуфазных напряжений).
| Схема измерения | Фазное напряжение, В | Линейное напряжение (междуфазное), В | Номинальный (фазный) ток, А | Номинальная мощность (активная, реактивная, полная), Вт, вар, В-А | |||
| Номинальное значение | Предел измерения | Номинальное Значение | Предел измерения | Фазная | Трехфазная (суммарная) | ||
| Трехпро водная (3П) | - | - | 100 | 120 | 1,0 5,0 | - | 173,2 866,0 |
| - | - | 380 | 456 | 1,0 5,0 | - | 658,2 3290,9 | |
| - | - | 400 | 480 | 1,0 5,0 | - | 692,8 3464,1 | |
| Четырех проводная (4П) | 57,73 (57,7) | 69,28 | 100 | 120 | 1,0 5,0 | 57,7 288,6 | 173,2 866,0 |
| 219,39 (220) | 263,27 | 380 | 456 | 1,0 5,0 | 219,4 1097,0 | 658,2 3290,9 | |
| 230,94 (230) | 277,13 | 400 | 480 | 1,0 5,0 | 230,9 1154,7 | 692,8 3464,1 | |
Примечания
1 Тип схемы 3П/4П (трехпроводная/четырехпроводная соответственно) выбирается при помощи программы-конфигуратора.
2 В скобках указаны условные обозначения номинального фазного напряжения.
Таблица 4 - Пределы допускаемой основной приведенной (у) погрешности (приведенной к нормирующему значению) и абсолютной (А) погрешности измерений_
| Параметр | Диапазон измерений | Норми рующее значение | Пределы допускаемой основной приведенной (у) и абсолютной (А) погрешности |
| Действующее значение фазного напряжения, В | 0,02'Цф.ном < U < 1,2'Цф.ном | иф.ном | ±0,2 % (у) |
| Действующее значение линейного напряжения, В | 0,02-Ил.ном < U < 1,2-ил.ном | ил.ном | ±0,2 % (у) |
| Действующее значение фазного тока, А | 0,02'1ф.ном < I < 2'1ф.ном | !-ф.ном | ±0,2 % (у) |
| Активная мощность фазы, Вт | - | Р ф.ном | ±0,5 % (у) |
| Суммарная активная мощность, Вт | - | Р ном | |
| Реактивная мощность фазы, вар | - | Оф.ном | |
| Суммарная реактивная мощность, вар | - | Оном | |
| Полная мощность фазы, В-А | - | ^.ном | |
| Суммарная полная мощность, В-А | - | ^ом | |
| Коэффициент активной мощности соБф | от 0 до +1; от +1 до 0; от 0 до -1; от -1 до 0 | С^фном | ±0,5 % (у) |
| Коэффициент реактивной мощности sinj | Для 4П: от 0 до +1; от +1 до 0; от 0 до -1; от -1 до 0 Для 3П: от +0,5 до +1; от +1 до +0,5; от -0,5 до -1; от -1 до -0,5 | ^Пфном | ±0,5 % (у) |
| Параметр | Диапазон измерений | Норми рующее значение | Пределы допускаемой основной приведенной (у) и абсолютной (А) погрешности |
| Частота сети (F), Гц | от 45 до 55 | - | ±0,01 Гц (А) |
| Отклонение частоты (Af), Гц | от -5 до 5 | - | ±0,01 Гц (А) |
| Длительность провала напряжения (А^), с | от 0,02 до 60 | - | ±0,02 с (А) |
| Г лубина провала напряжения (5U^, % | от 10 до 99 | - | ±0,2 % (А) |
| Длительность прерывания напряжения (А^рерХ с | от 0,02 до 60 | - | ±0,02 с (А) |
| Длительность временного перенапряжения (А^ер.), с | от 0,02 до 60 | - | ±0,02 с (А) |
Примечания
1 Погрешности нормируются без учета погрешностей трансформаторов тока
и напряжения.
2 Номинальные значения входных токов и напряжений, измеряемых мощностей соответствуют значениям, указанным в таблице 3.
3 Номинальное значение коэффициента активной мощности cosфном=1, коэффициента реактивной мощности sinфном=1. Номинальное значение частоты измеряемых сигналов 50 Гц.
Таблица 5 - Пределы допускаемой дополнительной приведенной (удоп) погрешности (приведенной к нормирующему значению) и абсолютной (Адоп) погрешности измерений, вызванной изменением влияющих величин от нормальных значений_
| Влияющая величина | Значение влияющей величины | Дополнительная погрешность |
| Температура окружающего воздуха, °С, при измерении: - токов и напряжений - мощности - коэффициента мощности - частоты - отклонения частоты (А^ - длительности провала напряжения (А^) - глубины провала напряжения (5U^ - длительности прерывания напряжения (А^рер) - длительности временного перенапряжения (А^ер.) | от -40 до +70 (от -20 до +70)1 | ±0,2 %/10 °С (удоп) ±0,5 %/10 °С (удоп) ±0,5 %/10 °С (удоп) ±0,005 Гц/10 °С (Адоп) ±0,005 Гц/10 °С (Адоп) ±0,01 с/10 °С (Адоп) ±0,1 %/10 °С (Адоп) ±0,01 с/10 °С (Адоп) ±0,01 с/10 °С (Адоп) |
| Относительная влажность воздуха, %, при измерении: - токов и напряжений - мощности - коэффициента мощности - частоты - отклонения частоты (А^ - длительности провала напряжения (А^) - глубины провала напряжения (5U^ - длительности прерывания напряжения (А^рер) - длительности временного перенапряжения (А^ер.) | 95 при +35 °С (90 при +30 °С)1 | ±0,2 % (удоп) ±0,5 % (удоп) ±0,5 % (Удоп) ±0,005 Гц (Адоп) ±0,005 Гц (Адоп) ±0,01 с (Адоп) ±0,1 % (Адоп) ±0,01 с (Адоп) ±0,01 с (Адоп) |
| Влияющая величина | Значение влияющей величины | Дополнительная погрешность |
| Внешнее однородное магнитное поле постоянного или переменного тока с частотой входного сигнала при самом неблагоприятном направлении и фазе магнитного поля, кА/м, при измерении: - токов и напряжений - мощности - коэффициента мощности - частоты - отклонения частоты (Af) - длительности провала напряжения (А^) - глубины провала напряжения (5ип) - длительности прерывания напряжения (А^рер) - длительности временного перенапряжения (А^ер.) | 0,4 | ±0,2 % (удоп) ±0,5 % (Удоп) ±0,5 % (Удоп) ±0,005 Гц (Адоп) ±0,005 Гц (Адоп) ±0,01 с (Адоп) ±0,1 % (Адоп) ±0,01 с (Адоп) ±0,01 с (Адоп) |
| Частота сети, Гц, при измерении: - токов и напряжений - мощности - коэффициента мощности | от 45 до 55 | ±0,4 % (Удоп) ±0,5 % (Удоп) ±0,5 % (Удоп) |
| Коэффициент мощности cos ф (sin ф), при измерении: - активной (реактивной) мощности | от +0,5 до +1; от +1 до +0,5; от -0,5 до -1; от -1 до -0,5 | ±0,5 % (Удоп) |
Примечания
1 В скобках указаны значения для преобразователей, имеющих исполнение
с ЖК-дисплеем.
2 При изменении напряжения питания в заданных пределах погрешность измерений находится в пределах допускаемой основной погрешности соответствующего параметра.
В зависимости от исполнения преобразователи могут быть с аналоговыми выходами. Диапазоны воспроизведения и нормирующие значения выходных аналоговых сигналов приведены в таблице 6.
Таблица 6 - Пределы допускаемой основной приведенной (у) погрешности (приведенной к нормирующему значению) воспроизведения выходных аналоговых сигналов_
| Условное обозначение аналогового выхода | Диапазон выходного аналогового сигнала | Нормирующее значение выходного аналогового сигнала | Пределы допускаемой основной приведенной погрешности |
| A | от 0 до 5 мА | 5 мА | |
| B | от 4 до 20 мА | 20 мА | |
| C | от 0 до 20 мА | 20 мА | |
| AP1 | от 0 до 5 мА | 5 мА | |
| BP2 | от 4 до 20 мА | 20 мА | |
| EP3 | от -5 до 5 мА | 5 мА | ±0,5 % |
| CP4 | от 0 до 20 мА | 20 мА | |
| - | от 0 до 5 В от 1 до 5 В | 5 В | |
| - | от 0 до 10 В от 2 до 10 В | 10 В |
Примечания
1 Диапазон воспроизведения выходного аналогового сигнала с условным нулевым значением, равным 2,5 мА (для двуполярного входного сигнала).
2 Диапазон воспроизведения выходного аналогового сигнала с условным нулевым значением, равным 12 мА (для двуполярного входного сигнала).
3 Диапазон воспроизведения выходного аналогового сигнала с условным нулевым значением, равным 0 мА (для двуполярного входного сигнала).
4 Диапазон воспроизведения выходного аналогового сигнала с условным нулевым значением, равным 10 мА (для двуполярного входного сигнала).
Таблица 7 - Пределы допускаемой дополнительной приведенной погрешности (приведенной к нормирующему значению) воспроизведения выходных аналоговых сигналов, вызванной отклонением влияющих величин от нормальных значений_
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающего воздуха от +15 до +25 °С на каждые 10 °С для преобразователей климатического исполнения УХЛ3.1 (О4.1) по ГОСТ 15150-69, % | ±0,4 |
| Пределы допускаемой дополнительной приведенной погрешности при воздействии относительной влажности: от 92 до 95 % при температуре +35 °С для климатического исполнения УХЛ3.1; от 87 до 93 % при температуре +30 °С для климатического исполнения О4.1 по ГОСТ 15150-69, % | ±1,0 |
| Пределы допускаемой дополнительной приведенной погрешности при влиянии внешнего однородного магнитного поля постоянного или переменного тока с частотой входного сигнала, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности при изменении коэффициента мощности в диапазоне: от 0 до +1; от +1 до 0; от 0 до -1; от -1 до 0, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности при изменении напряжения сети постоянного тока универсального питания от номинального значения 220 В до 130 В и 370 В и при изменении напряжения сети переменного тока универсального питания от номинального значения 220 В до 90 В и 264 В, % | ±0,25 |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа Рабочие условия эксплуатации: - преобразователи, изготавливаемые для эксплуатации в условиях умеренно-холодного климата, исполнения УХЛ3.1 по ГОСТ 15150-69: - температура окружающей среды, °С - относительная влажность, %, не более - преобразователи с жидкокристаллическим дисплеем, изготавливаемые для эксплуатации в общеклиматических условиях, исполнения О4.1 по ГОСТ 15150-69: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 от 30 до 80 от 96 до 104 от -40 до +70 95 при +35 °С от -20 до +70 90 при +30 °С |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания 24ВН - напряжение питания 220ВУ | от 18 до 36 В постоянного тока; от 90 до 264 В переменного тока частотой от 49,5 до 50,5 Гц или от 130 до 370 В постоянного тока |
| Мощность, потребляемая преобразователями по цепи питания при номинальных значениях входных сигналов, В А, не более Мощность, потребляемая каждой последовательной цепью при номинальном значении силы тока и номинальном значении частоты, В А, не более Мощность, потребляемая каждой параллельной цепью при номинальном значении напряжения и номинальном значении частоты, В А, не более | 7 0,1 0,05 |
| Средняя наработка на отказ, ч - для преобразователей без ЖК-дисплея - для преобразователей с ЖК-дисплеем | 250000 150000 |
| Средний срок службы, лет, не менее: - для преобразователей без ЖК-дисплея - для преобразователей с ЖК-дисплеем | 20 15 |
| Г абаритные размеры, мм, не более | 162x106x63 |
| Масса, кг, не более | 0,7 |
наносится на этикетку преобразователя, титульные листы Руководства по эксплуатации, Методики поверки и паспорта преобразователя типографским способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь (в соответствии с заказом) | - | 1 шт. |
| Комплект монтажных частей | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации (на партию приборов до 10 шт.) | 0ПЧ.140.338 РЭ | 1 экз. |
| Методика поверки (на партию приборов до 10 шт.) | 0ПЧ.140.338 МП | 1 экз. |
| Копия свидетельства об утверждении типа (на партию приборов до 10 шт.) | - | 1 экз. |
осуществляется по документу 0ПЧ.140.338 МП «Преобразователи измерительные серии Е. Методика поверки», утвержденному ФГУП «ВНИИМС 25 декабря 2016 г.
Основные средства поверки:
- калибратор переменного тока «Ресурс К2М», регистрационный № 31319-12;
- установка поверочная универсальная «УППУ-МЭ 3.1КМ», регистрационный № 57346-14. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма и (или) наклейки наносится на свидетельство
о поверке, а также на боковую поверхность корпуса преобразователя в соответствии с рисунком 4.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 25-7504.232-2016 Преобразователи измерительные серии Е.
| Зарегистрировано поверок | 4756 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
