| Номер в госреестре | 66763-17 |
| Наименование СИ | Анализаторы вибрации |
| Обозначение типа СИ | Vibro Vision - 2 |
| Изготовитель | ООО ПВФ "Вибро-Центр", г.Пермь |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы вибрации «Vibro Vision - 2» (далее анализаторы) предназначены для измерения параметров вибрации вращающегося оборудования: размаха виброперемещения, среднеквадратического значения (СКЗ) виброскорости, амплитудного значения виброускорения.
Принцип действия анализаторов основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Анализаторы представляют собой переносной прибор, состоящий из измерительного блока с встроенным вибропреобразователем и внешнего вибропреобразователя пьезоэлектрического с предусилителем ВК-310А (далее ВК-310А), изготавливаемого ООО «ВиКонт», г. Москва, (Госреестр СИ № 22234-01).
Измерительный блок принимает и обрабатывает сигналы, поступающие от вибропреобразователей, производит одинарное или двойное интегрирование, выполняет вибродиагностику состояния подшипников качения по спектру огибающей вибросигнала; по значениям СКЗ и эксцесса вибросигнала, а также по методу анализа ударных импульсов (SPM). Измерительный блок снабжен жидкокристаллическим дисплеем. Питание анализатора осуществляется от встроенных аккумуляторов, подзарядка которых происходит при помощи поставляемого вместе с анализатором зарядного устройства.

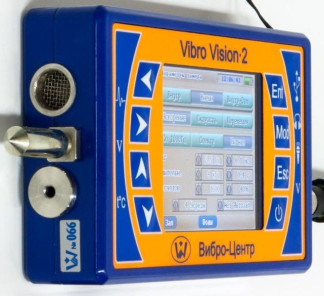

Внешний вид измерительного блока анализатора вибрации «Vibro Vision - 2» приведен на рисунке 1. Место нанесения пломбы приведено на рисунке 2.
Рисунок 2 - Задняя сторона измерительного блока с местом пломбирования
Встроенное ПО реализовано аппаратно и не является метрологически значимым. Метрологические характеристики нормированы, влияние ПО на них не оказывает.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Vibro Vision - 2 |
| Номер версии (идентификационный номер) ПО | Версия 3.14 и выше |
| Другие идентификационные данные (если есть) | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 2
| Наименование характеристики | Значения |
| Диапазон измерения амплитудного значения виброускорения, м/с2 | от 1 до 80 |
| Диапазон измерений СКЗ виброскорости, мм/с | от 1 до 100 |
| Диапазон измерений размаха виброперемещения, мкм | от 15 до 500 |
| Диапазоны рабочих частот при измерении, Гц: виброускорения и виброскорости виброперемещения | от 10 до 1000 от 10 до 200 |
| Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц, %: - в диапазоне измерения от 1 до 5 м/с включ. - в диапазоне измерения св. 5 до 80 м/с2 | ±10 ±5 |
| Наименование характеристики | Значения |
| Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц, %: - в диапазоне измерения от 1 до 5 мм/с включ. - в диапазоне измерения св. 5 до 100 мм/с | ±10 ±5 |
| Пределы допускаемой основной относительной погрешности при измерении виброперемещения на базовой частоте 79,6 Гц, %: - в диапазоне измерения от 15 до 50 мкм включ. - в диапазоне измерения св. 50 до 500 мкм | ±10 ±5 |
| Неравномерность амплитудно-частотной характеристики при измерении виброускорения и виброскорости относительно базовой частоты в диапазонах частот, %, не более: св. 20 Гц до 640 Гц от 10 Гц до 20 Гц включ. и от 640 Гц до 1000 Гц | ±10 ±25 |
| Неравномерность амплитудно-частотной характеристики при измерении виброперемещения относительно базовой частоты в диапазонах частот, %, не более: св. 20 Гц до 200 Гц от 10 Гц до 20 Гц включ. | ±10 ±25 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды, % | половина значения основной погрешности |
| Нормальная область значений температуры, °С | 20±5 |
| Условия эксплуатации: диапазон рабочих температур, °С: измерительного блока ВК-310А | от -20 до +50 от -30 до +80 |
| Габаритные размеры, мм, не более: измерительного блока (длинах высота х ширина) ВК-310 А (диаметр х высота) | 165х90х34 28х83 |
| Масса, кг, не более: измерительного блока ВК-310А | 0,5 0,13 |
наносится на измерительный блок методом наклейки и на титульный лист паспорта методом печати или наклейки.
Таблица 3
| Наименование | Кол-во |
| Анализатор вибрации «Vibro Vision - 2» в составе: измерительный блок и вибропреобразователь пьезоэлектрический с предусилителем ВК-310А | 1 шт. |
| Дополнительные принадлежности | 1 компл. |
| Сумка для переноски анализатора | 1 шт. |
| Руководство по эксплуатации 4277-010-12025123-2016 РЭ | 1 экз. |
| Методика поверки 4277-010-12025123-2016 МП | 1 экз. |
| Паспорт 4277-010-12025123 -2016 ПС | 1 экз. |
осуществляется по документу 4277-010-12025123-2016 МП «Анализатор вибрации «Vibro Vision - 2». Методика поверки», утвержденному ФГУП «ВНИИМС» 8 ноября 2016 года.
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке методом оттиска и на корпус измерительного блока методом наклейки.
приведены в эксплуатационном документе.
1 ГОСТ 25275-82 «Приборы для измерения вибрации вращающихся машин. Общие технические требования»
2 Технические условия ТУ 4277-010-12025123-2016.
| Зарегистрировано поверок | 665 |
| Поверителей | 38 |
| Актуальность данных | 22.11.2024 |
