| Номер в госреестре | 66764-17 |
| Наименование СИ | Приборы для измерения и анализа вибрации многоканальные |
| Обозначение типа СИ | Атлант-ХХ |
| Изготовитель | ООО ПВФ "Вибро-Центр", г.Пермь |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения и анализа вибрации многоканальные серии «Атлант-ХХ» (далее - приборы) предназначены для измерения и контроля амплитудного значения виброускорения, среднего квадратического значения (СКЗ) виброскорости, размаха виброперемещения.
Принцип действия приборов основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Приборы представляют собой переносной измерительный блок в комплекте с вибропреобразователями пьезоэлектрическими с предусилителями ВК-310А (Госреестр СИ № 22243-01) (далее ВК-310А), изготавливаемыми ООО «ВиКонт» (г. Москва), ивибропреобразователями АР2098-100 (Госреестр СИ № 59379-14) (далее АР2098-100), изготавливаемыми ООО «ГлобалТест», г. Саров. Измерительный блок прибора снабжен интерфейсом для подключения персонального компьютера с установленным программным обеспечением.
Приборы измеряют и обрабатывают сигналы, поступающие от вибропреобразователей, проводят их оцифровку, обработку, запись и хранение. Обработка оцифрованных электрических сигналов обеспечивает возможность создавать виртуальный прибор по типу задачи: регистрация, балансировка и разгон-выбег. Питание прибора осуществляется от аккумуляторной батареи.
Модификации приборов различаются количеством измерительных каналов.

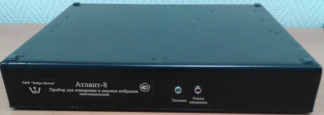

Внешний вид измерительного блока приведен на рисунке 1.
Алпант-8
О 6
жятртштя. тт
Место нанесения знака утверждения типа и знака поверки
Рисунок 1 -Внешний вид измерительного блока
Прибор использует внутреннее ПО встроенного преобразователя напряжения измерительного Е14 (г.р. № 43195-09). Оно реализовано аппаратно. Метрологические характеристики прибора нормированы с учетом влияния ПО.
Внешнее ПО «Atlant» устанавливается на персональный компьютер, предусматривает экранную форму отображения информации и предназначено для сбора информации с прибора, хранения и представления пользователю в удобном виде.
Внешнее ПО не является метрологически значимым.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Atlant» |
| Номер версии (идентификационный номер) ПО | Версия 4.00 и выше |
| Другие идентификационные данные (если есть) | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значения |
| Диапазон измерения амплитудного значения виброускорения, м/с2 | от 5 до 80 |
| Диапазон измерения СКЗ виброскорости, мм/с | от 5 до 100 |
| Диапазон измерения размаха виброперемещения, мкм | от 50 до 500 |
| Диапазоны рабочих частот при измерении, Гц: виброускорения и виброскорости виброперемещения | от 10 до 1000 от 10 до 200 |
| Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц, %: - в диапазоне измерения от 5 до 10 м/с - в диапазоне измерения от 10 до 80 м/с2 | ±10 ±5 |
| Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц, %: - в диапазоне измерения от 5 до 10 мм/с - в диапазоне измерения от 10 до 100 мм/с | ±10 ±5 |
| Пределы допускаемой основной относительной погрешности при измерении виброперемещения на базовой частоте 79,6 Гц, %: - в диапазоне измерения от 50 до 100 мкм - в диапазоне измерения от 100 до 500 мкм | ±10 ±5 |
| Неравномерность амплитудно-частотной характеристики при измерении виброускорения, виброскорости и виброперемеще6ния относительно базовой частоты в диапазонах рабочих частот, %, не более | ±10 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды, % | половина значения основной погрешности |
| Нормальная область значений температуры, °С | 20±5 |
| Наименование характеристики | Значения |
| Условия эксплуатации: | |
| диапазон рабочих температур, °С: | |
| измерительного блока | от +10 до +35 |
| ВК-310А | от -30 до +80 |
| АР2098-100 | от -50 до +125 |
| Габаритные размеры, мм, не более: | |
| измерительного блока (длинахширинахвысота) | 315x255x50 |
| ВК-310А (диаметрх высота) | 28x83 |
| АР2098-100 (диаметрхвысота) | 17x50 |
| Масса, кг, не более: | |
| измерительного блока | 10 |
| ВК-310А | 0,13 |
| АР2098-100 | 0,1 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, на лицевую панель измерительного блока методом наклейки.
Таблица 3
| Наименование | Кол-во |
| Прибор для измерения и анализа вибрации многоканальный серии «Атлант-ХХ» в составе: измерительный блок с вибропреобразователями ВК-310А и/или АР2098-100 | 1 шт. |
| Дополнительные принадлежности | 1 компл. |
| Кейс или сумка для переноски прибора | 1 шт. |
| Руководство по эксплуатации 4277-088-12025123-2016 РЭ | 1 экз. |
| Паспорт 4277-088-12025123 -2016 ПС | 1 экз. |
| Методика поверки 4277-088-12025123-2016 МП | 1 экз. |
осуществляется по документу 4277-088-12025123-2016 МП «Приборы для измерения и анализа вибрации многоканальные серии «Атлант-ХХ». Методика поверки», утвержденному ФГУП «ВНИИМС» 8 ноября 2016 года.
Основные средства поверки: поверочная виброустановка 2 разряда по ГОСТ Р 8.800-2012. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке методом оттиска и на корпус измерительного блока методом наклейки.
приведены в эксплуатационном документе.
1 ГОСТ 25275-82 «Приборы для измерения вибрации вращающихся машин. Общие технические требования»
2 ТУ 4277-088-12025123-2015 «Приборы для измерения и анализа вибрации многоканальные серии «Атлант-ХХ». Технические условия».
