| Номер в госреестре | 66766-17 |
| Наименование СИ | Устройства контроля сигналов автоматического регулирования скорости |
| Обозначение типа СИ | УКС-АРС |
| Изготовитель | ООО "Фирма "Измерения Телеметрия Диагностика" (ИТД), г.Новосибирск |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля сигналов автоматического регулирования скорости УКС-АРС (далее по тексту - устройства) предназначены для измерения среднеквадратического значения напряжения и частоты переменного тока.
Принцип действия устройств основан на аналого-цифровом преобразовании электрических сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Устройства содержат 8 каналов одновременного селективного измерения среднеквадратического значения переменного напряжения. Каждый канал определяет во входном сигнале сложной формы наличие сигналов с известной частотой, производит независимое измерение их среднеквадратического значения (далее по тексту - СКЗ) напряжения, производит точное измерение частоты этих сигналов в пределах разброса частоты селекции, а по сочетанию присутствующих сигналов определяет индекс кодового сигнала (далее по тексту - КС). В каждом канале, на частоте селекции 275 Гц, устройства имеют возможность измерения среднеквадратического значения как немодулированного, так и амплитудно-модулированного переменного напряжения.
Устройства применяются в системах диспетчерского контроля и системах технического диагностирования устройств электрической централизации на железнодорожном транспорте в качестве устройств, осуществляющих селективное измерение среднеквадратического значения напряжения в цепях устройств формирования и передачи сигналов автоматической регулировки.
Конструктивно устройства представляют собой жесткий каркас с четырьмя стойками для фиксации модуля измерения и модуля цифровой обработки. При креплении на стойки модули соединяются между собой интерфейсным разъёмом. На задней панели каркаса установлен коммутационный разъем, с помощью которого производится подключение устройств к источнику питания, входным сигнальным линиям, земляной шине и последовательному каналу передачи данных. Часть контактов коммутационного разъема задействованы для задания сетевого адреса устройств и установки перемычек согласующих резисторов. С боковых сторон каркас закрывается двумя одинаковыми крышками, образуя, таким образом, единую коробчатую конструкцию.

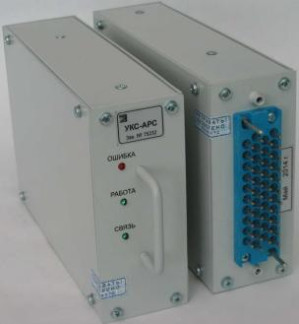

Внешний вид устройств, схема пломбирования от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Устройства имеют встроенное ПО представляющее собой микропрограмму, которое реализовано аппаратно и является метрологически значимым. Вклад встроенного ПО в суммарную погрешность устройств незначителен, так как определяется погрешностью дискретизации (погрешностью аналого-цифрового преобразователя), являющейся ничтожно малой по сравнению с погрешностью устройств.
Таблица 1 - Характеристики встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UKARC |
| Номер версии (идентификационный номер ПО) | не ниже v1.5 |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики устройств
| Характеристика | Значение |
| Диапазон измерения немодулированного (амплитудно-модулированного) среднеквадратического значения напряжения, В | от 5 до 150 |
| Пределы допускаемой основной относительной погрешности измерения немодулированного среднеквадратического значения напряжения, % | ±[0,9+0,1-(Umax/Ux)] |
| Характеристика | Значение |
| Пределы допускаемой основной относительной погрешности измерения амплитудно-модулированного среднеквадратического значения напряжения, % | ±[2,4+0,1-(Umax/Ux)] |
| Пределы допускаемой дополнительной относительной погрешности измерения немодулированного (амплитудно-модулированного) среднеквадратического значения напряжения, вызванной влиянием изменения температуры окружающего воздуха на каждые 10 °С, от основной погрешности, % | ±0,5 |
| Значения частоты переменного тока (частоты селекции), Гц | 75±4 125±4 175±4 225±4 275±4 325±4 50±4 300±4 600±4 |
| Пределы допускаемой абсолютной погрешности измерения частоты переменного тока, Гц | ±0,5 |
| Диапазон изменения частоты модуляции амплитудно-модулированного сигнала (при частоте переменного тока 275 Гц), Гц | от 0,28 до 0,7 |
| Напряжение питания, В: - от сети постоянного тока - от сети переменного тока с частотой 50±0,5 Гц | от 18 до 30 от 16 до 24 |
| Потребляемая мощность, В-А, не более | 2,5 |
| Время установления рабочего режима, мин, не более | 15 |
| Габаритные размеры (длинахвысотахширина), мм, не более | 51x124x230 |
| Масса, кг, не более | 1,2 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 |
| Рабочие условия: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до +50 до 90 |
| Средний срок службы, лет, не менее | 15 |
| Средняя наработка на отказ, ч, не менее | 45 000 |
| Примечания Umax - верхнее значение диапазона измерения; Ux - измеренное значение. | |
наносится типографским способом на боковую панель устройств и на титульные листы руководства по эксплуатации и паспорта устройств.
Таблица 3 - Комплектность
| Наименование | Обозначение | Кол-во |
| У стройство контроля сигналов автоматического регулирования скорости УКС-АРС | УКВФ. 421451.013 | 1 шт. |
| Устройства контроля сигналов автоматического регулирования скорости УКС-АРС. Руководство по эксплуатации | УКВФ. 421451.013 РЭ | 1 экз.1) |
| Устройства контроля сигналов автоматического регулирования скорости УКС-АРС. Методика поверки | УКВФ. 421451.013 МП | 1 экз 2) |
| У стройство контроля сигналов автоматического регулирования скорости УКС-АРС. Этикетка | УКВФ. 421451.013 ЭТ | 1 шт. |
| Внутренняя (индивидуальная) упаковка типа ВУ111А-1. | УКВФ. 323129.002 | 1 шт. |
| Разъём РП10-42Л-В - розетка с установочной панелью | бРО.364.024ТУ; УКВФ. 741246.001 | 1 шт.3) |
| Защитные резисторы С2-29В-2,0- 6,81 кОм ±0,1 % | ОЖО.464.099 ТУ | 16 шт. 3) |
| Примечания 1) Количество экземпляров на партию устройств устанавливается по соглашению с заказчиком, но не более одного на партию в количестве менее или равном 20 шт. 2) Поставляется по требованию организации осуществляющей поверку 3) Не поставляется при согласованном индивидуальном заказе «Блока защиты и коммутации БЗК» УКВФ. 426475.001 | ||
осуществляется по документу УКВФ. 421451.013 МП «Устройства контроля сигналов автоматического регулирования скорости УКС-АРС. Методика поверки», утверждённому
ООО «ИЦРМ» 28.11.2016 г.
Основное средство поверки:
- калибратор многофункциональный Fluke 5520А (регистрационный номер в Федеральном информационном фонде 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ТУ 3185-027-23572762-14 «Устройства контроля сигналов автоматического регулирования скорости УКС-АРС. Технические условия».
