| Номер в госреестре | 66770-17 |
| Наименование СИ | Прибор для определения сопротивления сжатию на коротком расстоянии |
| Обозначение типа СИ | SE 152 |
| Изготовитель | "ABB AB / Lorentzen & Wettre", Швеция |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор для определения сопротивления сжатию на коротком расстоянии SE 152 (далее - прибор), зав № 214 предназначен для измерений силы, при которой исследуемый образец из бумаги или картона разрушается при проведении испытаний на продольное сжатие в соответствии с ГОСТ Р ИСО 9895-2013 «Бумага и картон. Определение сопротивления сжатию. Метод испытания на коротком расстоянии между зажимами».
Принцип действия прибора основан на преобразовании тензорезисторным датчиком силоизмерителя силы при сжатии образца в электрический сигнал, который передаётся в электронный блок. Электронный блок запоминает сигнал датчика, соответствующий наибольшей силе, обрабатывает его и вычисляет значение прочности образца на сжатие определяемое, как отношение максимального усилия при сжатии к ширине образца. Коэффициент, используемый при вычислении значения прочности, программируется на предприятие - изготовителе для образцов шириной 15,0 мм. В зависимости от выбранного режима измерений, на цифровом отсчетном устройстве прибора могут отображаться как вычисленное значение прочности в кН/м, так и измеренное максимальное значение силы в Н, а также статистические данные по результатам нескольких измерений. В режиме калибровки на цифровом отсчётном устройстве с дискретностью 0,01 Н отображаются значения силы тяжести гирь, нагружающих силоизмеритель.
Прибор состоит из основания, на котором смонтированы подвижный и неподвижный электропневматические зажимы для образцов. Подвижный зажим имеет электромеханический привод, служащий для его перемещения (скорость перемещения 3 мм/мин). Неподвижный зажим снабжён силоизмерителем, который предназначен для измерений силы при сжатии образца вызываемом перемещением подвижного зажима. Электронный блок управления (находящийся внутри корпуса прибора) предназначен для управления работой прибора, а также для запоминания, обработки и хранения результатов измерений. Для подключения к внешним устройствам прибор имеет интерфейс RS 232.

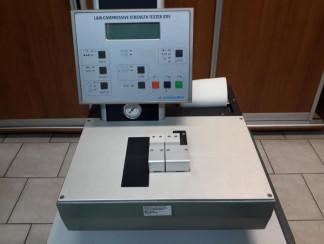

Общий вид прибора представлен на рисунке 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокой (в соответствии с Р 50.2.077-2014).
Конструкция прибора исключает возможность несанкционированного влияния на программное обеспечение ( ПО) и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 01.17 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силоизмерителя, Н | от 10 до 300 |
| Пределы допускаемой относительной погрешности силоизмерителя, % | ±2 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Дискретность цифрового отсчётного устройства, кН/м | 0,01 |
| Ширина образца листового материала подаваемая в прибор, мм | 15 |
| Расстояние между зажимами прибора, мм | от 0,3 до 0,7 |
| Скорость сжатия, мм/мин | 3 |
| Вид деформации образца | продольное поперечное |
| Давление сжатого воздуха, МПа | от 0,6 до 1,0 |
| Наименование характеристики | Значение |
| Напряжение питания, В | от 100 до 240 |
| Потребляемая мощность, Вт | 75 |
| Г абаритные размеры прибора, мм, не более | 380х436х400 |
| Масса прибора, кг, не более | 21 |
| Средний срок службы лет, не менее | 5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, при 25 °С и ниже | от +10 до +35 80 |
наносится типографским способом в левый верхний угол титульного листа документов:
- SE152.214. РЭ «Прибор для определения сопротивления сжатию на коротком расстоянии SE 152, зав. № 214. Руководство по эксплуатации»;
- SE152.214. ПС «Прибор для определения сопротивления сжатию на коротком расстоянии SE 152, зав. № 214. Паспорт».
В комплект поставки входят технические средства и документация в соответствии с таблицей 4.
Таблица 4
| Наименование | Обозначение | Количество |
| Прибор для определения сопротивления сжатию на коротком расстоянии SE 152, зав. № 214 | SE 152, зав. № 214 | 1 шт |
| Блок питания | - | 1 шт |
| Кабель RS-232 | - | 1 шт |
| Прибор для определения сопротивления сжатию на коротком расстоянии SE 152, зав. № 214. Руководство по эксплуатации. | SE152.214. РЭ | 1 экз |
| Прибор для определения сопротивления сжатию на коротком расстоянии SE 152, зав. № 214. Паспорт. | SE152.214. ПС | 1 экз |
| ГСИ. Инструкция. Прибор для определения сопротивления сжатию на коротком расстоянии SE 152, зав. № 214. Методика поверки. | SE 152.214. МП | 1 экз |
осуществляется по документу SE 152.214. МП «ГСИ. Инструкция. Прибор для определения сопротивления сжатию на коротком расстоянии SE 152, зав. № 214. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 26.10.2016 г.
Основные средства поверки:
Государственный рабочий эталон единицы массы 4 разряда номинальным значением 20 кг, регистрационный номер 3.1.ZAM.0149.2012;
Государственный рабочий эталон единицы массы 3 разряда в диапазоне значений от 1 до 10 кг, регистрационный номер 3.1.ZAM.1126.2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
