| Номер в госреестре | 66772-17 |
| Наименование СИ | Системы контроля и регистрации механических воздействий |
| Обозначение типа СИ | СКРВ.01-0 |
| Изготовитель | ООО "Практик-М", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы контроля и регистрации механических воздействий СКРВ.01-0 (далее системы) предназначены для измерения амплитудного значения виброускорения.
Принцип действия системы основан на преобразовании амплитуды колебаний объекта вдоль трех взаимно ортогональных направлениях (оси X, Y и Z) в пропорциональный виброускорению электрический сигнал, последующей его обработке и сравнении измеренных значений с нормированными уровнями аварийной и предупредительной сигнализации.
Система контроля и регистрации механических воздействий СКРВ.01-0 состоит из трехосевого акселерометра ADXL335 и электронной части, встроенные в единый корпус.
Электронная часть системы состоит из микропроцессора, компаратора и аккумуляторной батареи. Микропроцессор обеспечивает обработку поступающего от акселерометра сигнала, сравнение полученных значений с утавками.
Система имеет возможность подключения к персональному компьютеру.
Напряжение питания системы 6 В.

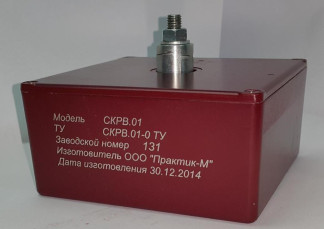

Внешний вид системы контроля и регистрации механических воздействий СКРВ.01-0, приведен на рисунке 1.
Место
нанесения
знака
поверки
Программное обеспечение служит для обработки и визуализации информации, которая поступает с блока регистрации.
Программное обеспечение «skrv» поставляется пользователю вместе с персональным компьютером.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | skrv |
| Номер версии (идентификационный номер) ПО | 6 |
| Цифровой идентификатор ПО | 223c13eba25e9268247f4d3f74669b 23 |
| Другие идентификационные данные (если есть) |
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений амплитудного значения виброускорения по осям X, Y и Z, м/с2 | от 0,5 до 30 |
| Диапазон рабочих частот, Гц | от 10 до 45 |
| Пределы допускаемой относительной погрешности измерения амплитудного значения виброускорения в рабочих диапазонах амплитуд и частот по осям X, Y и Z, % | ±5 |
| Нормальная область значений температуры, °С | 25±5 |
| Г абаритные размеры (длина х ширинах высота), мм, не более | 120*120*90 |
| Масса, кг, не более | 1,0±0,2 |
наносится на лицевой панели корпуса блока регистрации методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Кол-во |
| Система контроля и регистрации механических воздействий СКРВ.01-0 | 1 шт. |
| Крепежная втулка | 1 шт. |
| Рабочая заглушка | 1 шт. |
| Кабель связи с компьютером | 1 шт. |
| Персональный компьютер | 1 шт. |
| Руководство эксплуатации СКРВ.01-0 РЭ | 1 экз. |
| Формуляр СКРВ.01-0 ФО | 1 экз. |
| Методика поверки СКРВ.01-0 МП | 1 экз. |
осуществляется по документу СКРВ.01-0 МП «Система контроля и регистрации механических воздействий СКРВ.01-0. Методика поверки», утвержденному ФГУП «ВНИИМС» «9» сентября
2016 г.
Основные средства поверки: установка вибрационная поверочная 2 разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке. Знак поверки в виде голографической наклейки наносится на корпус блока регистрации.
приведены в эксплуатационном документе.
Технические условия СКРВ.01-0 ТУ «Системы контроля и регистрации механических воздействий СКРВ.01-0».
| Зарегистрировано поверок | 258 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
