Устройства весоизмерительные автоматические LIBRA R, 66773-17

Назначение

Устройства весоизмерительные автоматические LIBRA R (далее - АВУ) предназначены для измерений массы.

Описание

Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругого элемента тензорезисторного весоизмерительного датчика (далее - датчик) в электрический сигнал, пропорциональный массе объекта измерений. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы сохраняется в энергонезависимой памяти АВУ и может быть просмотрено на дисплее АВУ и/или передано на внешние электронные устройства. Если отклонение значения массы объекта измерений от заданного при настройке АВУ значения массы превышает установленный предел, то приводится в действие исполнительный механизм устройства сортировки.

АВУ имеют модульную конструкцию, обеспечивающую возможность встраивать их в технологические линии налива (жидких или вязких продуктов в емкость), и включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:

-    два или более (до 160) грузоприемных устройств (далее - ГПУ), включающее в себя платформу для принятия нагрузки, опирающуюся на датчик и устройство для фиксации взвешиваемой емкости;

-    грузовую транспортную систему, выполненную в виде двух шнеков синхронизирующихся с узлом подачи объекта на ГПУ, выполненным в форме вращающейся звезды с направляющими для захвата объекта измерений;

-    грузовой конвейер в форме вращающейся звезды с направляющими для захвата и снятия емкостей с ГПУ и передачи их в укупорочное устройство;

-    три ленточных конвейера: первый ленточный конвейер подает объект измерений к грузовой транспортной системе, второй и третий укомплектованы сортирующим устройством, установлены параллельно друг другу и служат для отведения объекта измерений после укупорочного устройства;

-    одно или более устройств обработки аналоговых данных (далее - УОАД);

-    пульт управления включает в себя электрический шкаф с клавишами, устройствами переключения, схемы коммутации цепей питания и управления АВУ и линией налива, а так же индикатор с сенсорным дисплеем.

АВУ выпускаются в следующих модификациях: LIBRA R [A]/[B]P[C].[D], где:

A - индекс, указывающий на максимальную нагрузку датчика ЕМах: 5 (Емах = 20 кг);

30 ^Max = 50 кг);

B - количество ГПУ, ед.: от 2 до 160;

С - расстояние между устройствами налива (дозирующими головками), мм: от 125

до 471;

D - индекс, указывающий на диапазон измерений АВУ: 01 (от 150 г до 6 кг);

02 (от 150 г до 12 кг); 03 (от 150 г до 22 кг); 04 (от 150 г до 35 кг).

Схематичное изображение общего вида АВУ приведено на рисунке 1.

АВУ оснащены следующими устройствами и функциями (здесь и далее указаны соответствующие пункты ГОСТ Р 54796-2011):

-    отсчетное устройство с расширением (3.2.9.2, 5.4.2);

-    устройство обнаружения случайной поломки или разрегулирования (5.2.2);

-    полуавтоматическое устройство установки нуля (3.2.10.10);

-    автоматическое устройство установки нуля (3.2.10.11);

-    устройство первоначальной установки нуля (3.2.10.12);

-    устройство слежения за нулем (3.2.10.13);

-    полуавтоматическое устройство взвешивания (выборки) тары (3.2.10.16);

-    устройство предварительного задания (выборки) массы тары (3.2.10.17);

-    запоминающие устройства для хранения параметров юстировки и настройки;

-    интерфейсы для подключения оборудования (клавиатура, компьютер) для настройки, регулировки АВУ.

Обозначение класса точности, значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного деления е, диапазона уравновешивания тары, скорости взвешивания указываются на маркировочной табличке (рисунок 2) АВУ, установленной на корпусе пульта управления, а также отображаются на дисплее.

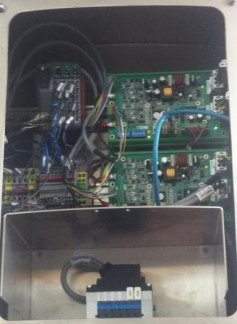

Пломбировке свинцовой или пластиковой пломбой подвергаются все устройства аналого-цифрового преобразования и все датчики, используемые в АВУ. Схема пломбировки АВУ от несанкционированного доступа приведена на рисунке 3.

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных.

Изменение ПО через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации, используются следующие средства:

а)    после запуска ПО проводится проверка его целостности;

б)    автоматическое вычисление контрольной суммы по машинному коду (контрольная сумма по CRC-16 со скрытым полиномом) и сравнением результата с фиксированным значением хранящимся в энергонезависимой памяти;

в)    если проверка контрольной суммы завершилась с положительным результатом проводится проверка текущей версии ПО путем сравнения с номером версии, хранящимся в энергонезависимой памяти.

Доступ к параметрам регулировки и настройки осуществляется с использованием пароля.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню воздействий «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО (Таблица 1) и журнал событий отображаются после нажатия специальной клавиши или вызову из меню.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Примечание

* - для одного ГПУ только для объектов измерений, масса которых равна Min.

Таблица 3 - Технические характеристики

Примечание

** - по дополнительному заказу возможно исполнение 60 Гц при 460 В.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 204-04-2016 «ГСИ. Устройства весоизмерительные автоматические LIBRA R. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.11.2016 г. Основные средства поверки:

-    гири, соответствующие классу точности F1, F2, М1 по ГОСТ OIML R 111-1-2009.

-    весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов допускаемых показателей точности.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на лицевую панель управления АВУ и/или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний».

2    ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3    Техническая документация изготовителя.
