| Номер в госреестре | 66778-17 |
| Наименование СИ | Ваттметры поглощаемой мощности |
| Обозначение типа СИ | М3-116 |
| Изготовитель | ООО "ДСП-СОФТ", г.Нижний Новгород |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Ваттметры поглощаемой мощности М3-116 предназначены для измерения мощности смодулированных сигналов от 0,5 мкВт до 80 мВт в диапазоне частот от 20 МГц до 17,85 ГГц.
Принцип действия ваттметра поглощаемой мощности М3-116 основан на преобразовании входной СВЧ мощности измерительным полупроводниковым преобразователем в напряжение постоянного тока с дальнейшим преобразованием этого напряжения аналого-цифровым преобразователем в цифровой код, пропорциональный мощности, поступающей на вход ваттметра.
Ваттметр поглощаемой мощности М3-116 содержит измерительный полупроводниковый преобразователь для преобразования входной СВЧ мощности в напряжение постоянного тока, а также управляемый микропроцессором электронный цифровой блок, к которому этот преобразователь подключается.
Полупроводниковый преобразователь построен на основе низкобарьерного диода Шоттки и содержит также согласованную нагрузку и фильтр низких частот.
Электронный цифровой блок содержит аналого-цифровой преобразователь, осуществляющий преобразование выходного сигнала полупроводникового преобразователя в цифровой код, пропорциональный подводимой к преобразователю СВЧ мощности, микропроцессор и процессор USB порта. Микропроцессор, работающий по программе ДСП СОФТ-10, управляет всеми цифровыми компонентами ваттметра и производит все необходимые вычисления в ходе работы. Процессор USB порта обеспечивает связь с компьютером.

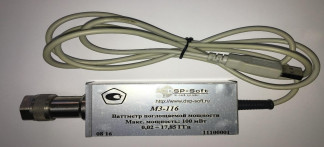

Общий вид ваттметра поглощаемой мощности М3-116 представлен на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Схема пломбировки от несанкционированного доступа, обозначение места для нанесения знака поверки представлены на рисунке 2.
Ваттметр поглощаемой мощности М3-116 работает под управлением компьютера, снабженного операционной системой VE/XP/2003.
Программа интерфейса пользователя Power Meter 1.0 обеспечивает отражение результатов измерений на мониторе и передаёт частотные метки в ваттметр для коррекции амплитудночастотной характеристики. Программные данные записаны в ПЗУ микропроцессора, обращение к данным закрыто для пользователя ваттметра, доступ к данным невозможен без нарушения целостности конструкции ваттметра и знака поверки. Возможность непреднамеренного и преднамеренного изменения метрологических характеристик прибора путем изменения встроенного программного обеспечения исключена.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признака) | Значение |
| Идентификационное наименование ПО | ДСП-СОФТ-10 |
| Номер версии (идентификационный номер) ПО | не ниже 1.05 |
| Цифровой идентификатор ПО | 1DFF |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений мощности СВЧ сигналов, мВт | от 0,0005 до 80 |
| Диапазон частот СВЧ сигналов, ГГц | от 0,02 до 17,85 |
| Класс точности | 6/0,1 |
| Пределы допускаемой основной погрешности измерения мощности, % | S = ± Гб+ 0,1 ■ lYI * L VPjf /J |
| Пределы допускаемой дополнительной погрешности измерения мощности в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности | 0,5 |
| Номинальная допускаемая мощность рассеяния на входе, мВт, не менее | 100 |
| Наименование характеристики | Значение |
| Нестабильность показаний прибора во времени, включая «дрейф электрического нуля», в установившемся режиме в нормальных условиях при колебаниях температуры в пределах ±1 °С, мкВт/мин, не более | 0,01 ■ Рк1‘К** |
| Волновое сопротивление входа ваттметра, Ом | 50 |
| КСВН входа, не более | 1,4 |
| * где ^ - конечное значение поддиапазона измерений мощности, мВт; ^ - измеренное значение мощности, мВт. ** где Р- значение наименьшего поддиапазона измерений, мкВт; К - класс точности ваттметра. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | 5* |
| Габаритные размеры, мм, не более: | |
| - высота | 26 |
| - ширина | 41 |
| - длина | 123** |
| Масса, кг, не более | 0,2 |
| Потребляемая мощность, Вт, не более | 0.5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С; | от +5 до +40 |
| - относительная влажность, % | до 95 |
| - атмосферное давление, кПа (мм рт. ст.) | от 70 до 106,7 (от 537 до 800) |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 6 000 |
| * от USB интерфейса персонального компьютера ** без кабеля USB |
наносится на лицевую панель ваттметра поглощаемой мощности М3-116 методом шелкографии, на титульные листы эксплуатационной документации - типографским способом.
Таблица 4 - Комплектность ваттметра поглощаемой мощности М3-116
| Наименование, тип | Обозначение | Количество |
| Ваттметр поглощаемой мощности М3-116 | ДСАН.411151.002 | 1 шт. |
| Персональный компьютер | - | 1 шт.* |
| ПО «Power Meter» на CD | ДСАН.411151.001 | 1 шт. |
| Руководство по эксплуатации | ДСАН.411151.002РЭ | 1 экз. |
| Формуляр | ДСАН.411151.002ФО | 1 экз. |
| Транспортная упаковка | ДСАН.411915.002 | 1 шт. |
| *Поставляется по требованию заказчика Требования к персональному компьютеру: частота процессора 300 МГц, RAM 64 Mb, поддержка USB, монитор, поддерживающий разрешение 800*600, ОС Windows XP/7. | ||
осуществляется по документу ДСАН.411151.002 РЭ «Ваттметр поглощаемой мощности М3-116. Руководство по эксплуатации», раздел 6 «Поверка прибора», утвержденному ФБУ «Нижегородский ЦСМ» 05 декабря 2016 г.
Основные средства поверки:
Рабочий эталон 1-ого разряда по ГОСТ 8.641-2014.
Установка для поверки ваттметров СВЧ УПВ-1 (регистрационный № 43664-10). Генератор сигналов E8257D (регистрационный № 53941-13).
Анализатор цепей скалярный Р2М-18А (регистрационный № 52797-12).
Комплект для измерений соединителей коаксиальных КИСК-7 (регистрационный № 9864-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ваттметров поглощаемой мощности М3-116 с требуемой точностью.
Знак поверки наносится наклеиванием на корпус и лицевую панель ваттметра поглощаемой мощности М3-116.
приведены в эксплуатационном документе.
ГОСТ 13605-91 Ваттметры СВЧ. Основные технические требования и методы испытаний. ГОСТ 8.569-2000 Ваттметры СВЧ малой мощности диапазона частот 0,02 - 178,4 ГГц. Методика поверки и калибровки.
ГОСТ 8.641-2014 ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в коаксиальных и волноводных трактах в диапазоне частот от 0,03 до 37,5 ГГц.
ДСАН.411151.002 ТУ «Ваттметр поглощаемой мощности М3-116. Технические условия.
| Зарегистрировано поверок | 31 |
| Поверителей | 4 |
| Актуальность данных | 16.09.2024 |
