| Номер в госреестре | 66781-17 |
| Наименование СИ | Системы вибромониторинга |
| Обозначение типа СИ | ПРОМЕТЕЙ |
| Изготовитель | ЗАО "Техинжиниринг групп", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы вибромониторинга «ПРОМЕТЕЙ» (далее - системы) предназначены для измерения параметров и характеристик вибрации (виброускорения, виброскорости, виброперемещения) с целью обеспечения защиты оборудования.
Принцип действия систем вибромониторинга «ПРОМЕТЕЙ» основан на преобразовании характеристик вибрации (виброускорения, виброскорости, виброперемещения), частоты следования импульсов в пропорциональные им цифровые сигналы. Сигналы от первичных измерительных преобразователей, установленных на контролируемом оборудовании через модули ввода/вывода поступают в модули аналогового мониторинга и мониторинга состояния и защиты, где преобразуются в цифровой вид и передаются в персональный компьютер через модуль центрального процессора и модуль ввода/вывода.
Системы вибромониторинга «ПРОМЕТЕЙ» могут комплектоваться одним из двух типов контроллеров: VibroSmart (г/р № 62001-15), с количеством входных аналоговых каналов до 256 и одного тахометрического канала, либо контроллером VM600 (г/р № 62001-15), с количеством входных аналоговых каналов до 512 и до 48 тахометрических каналов. Оба контроллера построены по одной архитектуре, на основе одинаковых схемотехнических решений, имеют одинаковые метрологические характеристики, используют единое программное обеспечение и различаются между собой только количеством входных каналов и типом исполнения: контроллеры VM600 выполнены в виде единого блока, контроллеры VibroSmart представляют собой модульную конструкцию для монтажа на DIN - рейку. В состав систем входят следующие типы датчиков: акселерометры серий СА, СЕ (г/р № 61291-15), акселерометры серии 786 (г/р № 58681-14), вихретоковые преобразователи серии TQ (г/р № 60859-15).

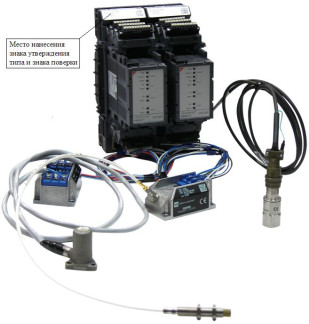

Общий вид систем вибромониторинга «ПРОМЕТЕЙ», обозначение места нанесения знака поверки приведены на рисунках 1, 2.
Программное обеспечение (ПО) служит для передачи, обработки, визуализации и хранения информации, поступающей от первичных преобразователей. ПО представляет собой внешнее сервисное (фирменное) программное обеспечение и не является метрологически значимым.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MPS |
| Номер версии (идентификационный номер) ПО | 209-500-100-SSs (не ниже) |
| Другие идентификационные данные (если есть) | - |
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений: - виброускорения, м/с2 - виброскорости, мм/с | от -5000 до +5000 от -400 до +400 |
| - виброперемещения, мм | от -18 до +18 |
| Пределы допускаемой относительной | |
| погрешности измерений виброускорения, виброскорости, виброперемещения, % | ±1 |
| Рабочий диапазон частот аналоговых входов, | |
| Гц | св. 0 до 10000 (при использовании функциональных модулей XMV16, MPC4); от 0,1 до 10000 (при использовании функционального модуля VSV300) |
| Рабочий диапазон частот тахометрических | |
| каналов, Гц | от 0,0167 до 1092,25 (при использовании функционального модуля MPC4); от 0,0167 до 1666,67 (при использовании функционального модуля XMV16) |
| Пределы допускаемой относительной | |
| погрешности измерений частоты, % | ±1 |
| Неравномерность АЧХ в рабочем диапазоне частот, %, не более | 1 |
| Нелинейность амплитудной характеристики аналоговых входов, %, не более | 1,2 |
| Условия эксплуатации: диапазон рабочих температур , 0С: контроллеров Vibro Smart контроллеров VM600 датчиков CV210, VE210 | от -20 до +70 от 0 до +65 от -40 до +100 |
| датчиков CV213, CV214 | от -29 до +204 |
| модуля IQS 450 для датчиков TQ | от -35 до +85 |
| датчиков иTQ402, TQ412 | от -40 до +180 |
| датчиков CA134 | от -40 до +500 |
| датчиков CA250 | от -196 до +650 |
| датчиков CA280 | от -60 до +260 |
| датчиков CA175 | от -54 до +400 |
| датчиков CA202 | от -55 до +260 |
| датчиков CA303 | от -54 до +455 |
| датчиков СА135 | от -54 до +260 |
| датчиков СА306 | от -55 до +500 |
| датчиков СА901 | от -54 до +650 |
| датчиков СЕ134 | от -54 до +350 |
| датчиков СЕ281 | от -55 до +260 |
| датчиков СЕ311, СЕ312 | от -55 до +125 |
| датчиков СЕ507, СЕ583, СЕ680, 786A-D2 | от -50 до +120 |
| Наименование характеристики | Значение |
| Г абаритные размеры: | |
| контроллера Vibro Smart (Д*Ш*В), мм | 100x55x207 |
| контроллера VM600 (Д*Ш*В), мм | 483x300x266 |
| датчиков CV210, VE210 (диаметрхдлина), мм | 33x78 |
| датчиков CV213, CV214 (диаметрхдлина), мм | 42,1x117 |
| модуля IQS 450 для датчиков TQ (ДхШ*В), мм | 79,4x54x36,5 |
| датчиков TQ402, TQ412 (диаметрхдлина), мм | от 8 до 14xот 40 до 250 |
| модуля ШС 704 для датчиков CA (ДхШ*В), мм | 79,4x54x36,5 |
| датчиков CA134 (диаметрхвысота), мм | 40x22,7 |
| датчиков CA250 (диаметр*длина),мм | 16x27 |
| датчиков CA280 (диаметрхдлина),мм | 38x27 |
| датчиков CA175 (диаметр*длина),мм | 36,8x88,9 |
| датчиков CA202 (диаметр*длина),мм | 40x22,7 |
| датчиков CA303 (диаметрхдлина),мм | 41,4x38 |
| датчиков СА135 (диаметр*длина),мм | 38x34,8 |
| датчиков СА306 (диаметр*длина),мм | 31,5x38 |
| датчиков СА901 (диаметрхдлина),мм | 37x41 |
| датчиков СЕ 134 (диаметрхвысота), мм | 38x39,5 |
| датчиков СЕ281 (диаметрхвысота), мм | 38x21 |
| датчиков СЕ311 СЕ312 (диаметрхвысота), мм | 40x34,8 |
| датчиков СЕ507 (диаметрхвысота), мм | 12,5x23,6 |
| датчиков СЕ583 (диаметр^высота), мм | 33,5x27 |
| датчиков СЕ680 (диаметрхвысота), мм | 22x53 |
| датчиков 786A-D2 (диаметрхвысота), мм | 22x53 |
| Масса: | |
| контроллера Vibro Smart, г, не более | 300 |
| контроллера VM600, кг, не более | 6,5 |
| датчиков CV210, VE210, г, не более | 160 |
| датчиков CV213, CV214, г, не более | 400 |
| модуля IQS 450 для датчиков TQ, г, не более | 140 |
| датчиков TQ402, TQ412, г, не более | 311 |
| модуля ШС 704 для датчиков CA, г, не более | 250 |
| датчиков CA134, г, не более | 250 |
| датчиков CA250, г, не более | 35 |
| датчиков CA280, г, не более | 75 |
| датчиков CA175, г, не более | 220 |
| датчиков CA202, г, не более | 250 |
| датчиков CA303, г, не более | 330 |
| датчиков СА 135, г, не более | 90 |
| датчиков СА306, г, не более | 300 |
| датчиков СА 901, г, не более | 300 |
| датчиков СЕ 134, г, не более | 500 |
| датчиков СЕ281, г, не более | 70 |
| датчиков СЕ311, СЕ312, г, не более | 245 |
| датчиков СЕ507, г, не более | 13 |
| датчиков СЕ583, г, не более | 152 |
| датчиков СЕ680, 786A-D2, г, не более | 90 |
наносится на корпус контроллеров Vibro Smart, VM600 методом наклейки (рис. 1, 2) и на руководство по эксплуатации методом печати.
Система вибромониторинга «ПРОМЕТЕЙ»
1 компл. 1 компл. 1 экз.
1 экз.
Комплект принадлежностей Руководство по эксплуатации Методика поверки
осуществляется по документу МП 204/3 - 17 - 2016 «Системы вибромониторинга «ПРОМЕТЕЙ. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.12.2016 г.
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке методом оттиска и на корпус контроллеров Vibro Smart, VM600 методом наклейки (рис. 1, 2).
Системы вибромониторинга «ПРОМЕТЕЙ». Руководство по эксплуатации РЭ 4277-010-66991334-2016, системы вибромониторинга «ПРОМЕТЕЙ». Технические условия ТУ 4277-010-66991334-2016.
1 ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2* 104 Гц».
2 Технические условия ТУ 4277-010-66991334-2016.
