Системы радиационного мониторинга ТСРМ82, 66784-17

Назначение

Системы радиационного мониторинга ТСРМ82 (далее - СРМ) предназначены для измерений активности гамма-излучающих нуклидов и регистрации потока нейтронов в режиме индикации.

Описание

Принцип действия БД фотонного излучения СРМ основан на взаимодействии фотонов с неорганическим сцинтиллятором CsI(Tl) размером 220*45*10 мм, который составляет основу БД. БД выполнен в виде параллелепипеда, с возможностью крепления в любом подходящем по размерам месте. Принцип действия БД нейтронного излучения основан на взаимодействии медленных нейтронов с 3He газоразрядного счетчика, работающего в пропорциональном режиме.

СРМ состоит из одного или нескольких блоков детектирования (далее - БД) фотонного излучения, подсоединенных к блоку питания и управления (далее - БПУ) или компьютеру. БПУ предназначен для питания электронных схем БД, статистической обработки сигналов БД и вывода результатов измерений. На лицевой панели БПУ расположены жидкокристаллический индикатор для отображения результатов измерений выбранного нуклида, выключатель СЕТЬ, кнопки настройки параметров СРМ. На боковой поверхности расположена клемма заземления, разъем питания БД 24 В, разъемы связи с внешним устройством, например, компьютером по протоколам RS485 и RS232 и разъем «УПР», содержащий группу сухих контактов для удаленного управления и контроля состояния СРМ. БД предназначен для преобразования потока фотонного излучения в заданном энергетическом диапазоне в поток электрических импульсов, подсчета зарегистрированных импульсов и передачи их числа в БПУ.

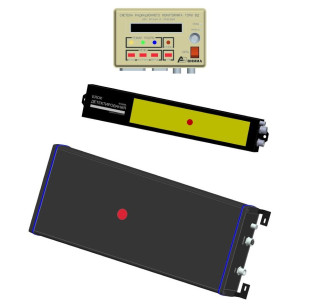

Внешний вид БПУ и БД с указанием мест пломбирования и нанесения знака утверждения типа приведены на рисунке 1.

Рисунок 1 - Внешний вид БПУ и БД

СРМ обеспечивает автоматизированную адаптацию к изменению радиационного фона, осуществляет проверку работоспособности в процессе эксплуатации, имеет архив тревог, аварийных состояний и времени включения/выключения.

СРМ могут быть использованы для обнаружения на контрольно-пропускных пунктах (КПП) ядерных материалов и радиоактивных веществ при их перемещении через контролируемое СРМ пространство в соответствии с ГОСТ Р 51635-2000 (сертификаты: ГОСТ Р № 1031689, ОИТ № ФАСС3379).

СРМ выпускаются в 26 исполнениях, отличие которых состоит в назначении СРМ (транспортная или пешеходная); количестве используемых БД (от одного до 24) и их расположении друг относительно друга в пространстве; наличии дополнительных стоек для крепления БД, металлообнаружителя и БД нейтронного излучения.

Основные назначения СРМ:

-    СРМ общего применения предназначена для установки в качестве составляющей части во внешние системы и комплексы;

-    пешеходная СРМ предназначена для обнаружения радиоактивных веществ по их фотонному излучению и измерения их активности на пешеходных пропускных пунктах;

-    транспортная СРМ предназначена для обнаружения радиоактивных веществ по их фотонному излучению и измерения их активности на транспортных пропускных пунктах.

Перечень исполнений СРМ с указанием их отличий представлен в таблице 1.

Используемые в СРМ БД:

-    ТСРМ82.100 - базовое исполнение БД;

-    ТСРМ82.100-01 - отличается от ТСРМ82.100 только маркировкой;

-    ТСРМ82.100-03 - программное обеспечение (далее - ПО) содержит дополнительный протокол обмена;

-    ТСРМ82.100-04 - ПО содержит дополнительный протокол обмена. Отличается от ТСРМ82.100-03 маркировкой.

Используемые в СРМ БПУ:

-    ТСРМ82.200 - базовое исполнение БПУ;

-    ТСРМ82.200-01- отличается от ТСРМ82.200 корпусом, обеспечивающим защиту от электромагнитных помех для группы исполнения III. Совместно с БПУ ТСРМ82.200-01 поставляется комплект экранированных жгутов, обеспечивающий защиту от электромагнитных помех для группы исполнения III;

-    ТСРМ82.600 - отличается от ТСРМ82.200 корпусом, и возможностью подключения БД с числом до 24 штук, в отличие от 16 для ТСРМ82.200 и ТСРМ82.200-01;

-    СРМ осуществляет автоматизированную проверку работоспособности по контролю температуры процессора, неравномерности фонового счета БД и числу ложных срабатываний.

Таблица 1 - Перечень исполнений СРМ

1    - БД ТСРМ82.100 (1 шт);

2    - метка на БД;

3    - соединитель «ПИТ»;

• - эффективный центр СРМ

Рисунок 2 - Расположение БД исполнений ТСРМ82-00.01, ТСРМ82-01, ТСРМ92-01.01, ТСРМ82-09.01, ТСРМ82-09.01.01, ТЖИУ.412121.001

1    - БД ТСРМ82.100 (1 шт);

2    - стойка СРМ;

• - эффективный центр СРМ

1    - БД ТСРМ82.100 (2 шт);

2    - стойка СРМ;

• - эффективный центр СРМ

Рисунок 3 - Расположение БД исполнений Рисунок 4 - Расположение БД исполнения ТСРМ82-03, ТЖИУ.412121.001-01    ТСРМ82-02.02

1    - БД ТСРМ82.100 (2 шт);

2    - метка на БД;

3    - соединитель «ПИТ»;

*    - ширина контролируемой зоны;

•    - эффективный центр СРМ

Метки БД должны быть расположены на одинаковой высоте

1    - БД ТСРМ82.100 (4 шт);

2    - метка на БД;

3    - соединитель «ПИТ»;

• - эффективный центр СРМ Метки БД должны быть расположены на одинаковой высоте

1    - БД ТСРМ82.100 (4 шт);

2    - БПУ ТСРМ82.200;

3    - жгут ТСРМ82.050;

4    - металлообнаружитель «НИКО-ВП-С»;

5    - метка на БД (метка чувствительной зоны БД (красная точка, направленная в сторону прохода));

• - эффективный центр СРМ

1    - БД ТСРМ82.100 (4 шт);

2    - БПУ ТСРМ82.200;

3    - металлообнаружитель «НИКО-ВП-С»;

4    - метка на БД (метка чувствительной зоны БД (красная точка, направленная в сторону прохода));

• - эффективный центр СРМ

1    - БД ТСРМ82.100 (4 шт);

2    - метка на БД;

3    - соединитель «ПИТ»;

*    - ширина контролируемой зоны;

•    - эффективный центр СРМ

Метки БД должны быть расположены на одинаковой высоте

„ 5200 „

„ 5500 „

1    - БД ТСРМ82.100 (6 шт);

2    - метка на БД;

3    - соединитель «ПИТ»;

• - эффективный центр СРМ Метки БД должны быть расположены на одинаковой высоте

1    - БД ТСРМ82.100 (8 шт);

2    - метка на БД;

3    - соединитель «ПИТ»;

• - эффективный центр СРМ Метки БД должны быть расположены на одинаковой высоте

Рисунок 11 - Расположение БД исполнений ТСРМ82-06

Программное обеспечение

Программное обеспечение (ПО) СРМ состоит из встроенного и внешнего ПО:

Встроенное ПО размещено в энергонезависимой памяти, запись его производится в заводских условиях. Доступ к встроенному ПО в процессе эксплуатации напрямую пользователю не предоставляется. Встроенное ПО обеспечивает управление параметрами БД, обработку сигнала на выходе детектора и преобразование этого сигнала в скорость счета. Изменение данного ПО в процессе эксплуатации невозможно.

ПО внешнее (ТСРМ82.ПМ28.7), эквивалентно по функциональности встроенному ПО, устанавливается на компьютер пользователя и предназначено для визуализации измерений. Идентификационные данные ПО представлены в таблице 2.

Таблица 2 - Идентификационные данные ПО

ПО можно идентифицировать при работе программы. Производителем не предусмотрен иной способ идентификации ПО.

Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Защита внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

приведены в таблицах 3-5.

Таблица 3 - Метрологические характеристики СРМ

При использовании в соответствии с требованиями ГОСТ Р 51635 - 2000 СРМ относится к категориям радиационных мониторов, в соответствии с таблицей 4.

Таблица 4 - Категории радиационных мониторов по ГОСТ 51635-2000

Таблица 5 - Технические характеристики составных частей СРМ

Знак утверждения типа

наносится на корпусах БПУ и БД методом лазерной гравировки и на титульный лист руководства по эксплуатации ТСРМ82РЭ типографским способом.

Комплектность

Комплектность систем приведена в таблице 6.

Таблица 6

Поверка

осуществляется по документу ТСРМ82РЭ «Системы радиационного мониторинга ТСРМ82. Руководство по эксплуатации», подраздел 3.5 «Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 3 марта 2016 г.

Основные средства поверки:

- источники радионуклидные гамма-излучения типа ИМН-Г (рег. № 44591-10), активность от 104 до 106 Бк, пределы допускаемой относительной погрешности воспроизведения активности ±6 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
