| Номер в госреестре | 66786-17 |
| Наименование СИ | Установка серво-гидравлическая для испытаний образцов грунта |
| Обозначение типа СИ | UL01-SH0010-S3 |
| Изготовитель | "APS Antriebs-, Pruf- und Steuertechnik GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка серво-гидравлическая для испытаний образцов грунта UL01-SH0010-S3 (в дальнейшем - установка) предназначена для измерений избыточного давления, силы сжатия, объёма жидкости и линейного перемещения при испытаниях материалов на трёхосное сжатие.
Принцип действия установки заключается в измерении величин, воздействующих на испытуемый образец грунта при его трехосном сжатии, с одновременным измерением линейных перемещений (характеризующих изменение геометрических размеров испытуемого образца) и объёма жидкости, выделившейся из испытуемого образца.
Конструкция установки состоит из станины-стола со встроенным гидравлическим агрегатом. На гранитную столешницу станины устанавливается нагрузочная рама с серво-гидравлическим цилиндром, аппаратура контроля давления «АРС 10-2», цифровой контроллер WDCdyn, устройство электронное измерений объёма DP 100 с бюреткой.
На подвижном штоке серво-гидравлического цилиндра закрепляется датчик линейных перемещений, с помощью которого измеряют перемещения штока, закреплённого на образце. На нижней траверсе рамы закрепляется камера трехосного сжатия со встроенным датчиком давления, служащим для измерений порового давления в образце. Испытуемый образец помещается в камеру. Нагрузка, прикладываемая к образцу, измеряется с помощью датчика силы, расположенного на штоке серво-гидравлического цилиндра.
Цифровой контроллер WDCdyn осуществляет управление процессом испытаний, сбор и регистрацию данных, обработку, хранение значений силы, линейных перемещений и порового давления.
Аппаратура контроля давления «АРС 10-2» управляет и контролирует гидростатическое давление в камере и давление водонасыщения, измеряет давления в камере трехосного сжатия с помощью двух встроенных датчиков давления.
Устройство электронное измерений объёма DP 100 предназначено для автоматических аналоговых измерений изменений объёмов жидкости, прямого аналогового считывания результата измерений с помощью электронного индикатора или программного обеспечения.
Пломбировка установки в целях предотвращения доступа к элементам конструкции изготовителем не предусмотрена.

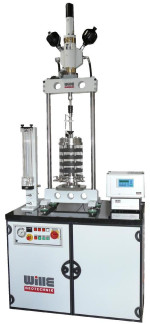

Фотография общего вида установки представлена на рисунке 1.
Рисунок 1 - Общий вид установки
Программное обеспечение (далее - ПО) предназначено для управления работой установки, обработки результатов измерений.
ПО устанавливается на компьютер с установочного диска (USB-флеш-накопителя). Разделение ПО на метрологически значимую и незначимую части не предусмотрено.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GEOsys |
| Номер версии (идентификационный номер ПО) | 8.7.8.14 |
| Цифровой идентификатор ПО | 70c72fa21 aa030a7c21810951584037a |
| Другие идентификационные данные (если имеются) | MD5 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 0,5 до 10,0 |
| Диапазон измерений линейных перемещений, мм | от 0 до 20 |
| Диапазон воспроизведений избыточного давления, МПа | от 0 до 1 |
| Диапазон измерений объёма жидкости, мл | от 20 до 100 |
| Пределы допускаемой приведённой погрешности измерений силы, % | ±1 |
| Пределы допускаемой приведённой погрешности измерений линейных перемещений, % | ±0,5 |
| Пределы допускаемой приведённой погрешности измерений избыточного давления, % | ±1 |
| Пределы допускаемой приведённой погрешности измерений объёма жидкости, % | ±5 |
| Количество каналов измерений силы, шт. | 1 |
| Количество каналов измерений линейного перемещения, шт. | 1 |
| Количество каналов измерений избыточного давления, шт. | 3 |
| Количество каналов измерений объёма жидкости, шт. | 1 |
| Напряжение питающей сети, В | 230 ± 23 |
| Частота напряжения питания, Гц | 50 ± 1 |
| Габаритные размеры, (ширинахглубинахвысота), мм, не более - агрегат гидравлический - рама нагрузочная - контроллер цифровой WDCdyn | 1100x860x960 400x500x1700 260x375x110 |
| Масса общая, кг (справочно) | 570 |
| Рабочие условия применения: - температура окружающего воздуха, °С: - относительная влажность окружающего воздуха, %; - атмосферное давление, кПа | от + 15 до + 35 до 80 от 84,0 до 106,7 |
| Примечание. Нормирующим значением приведённой погрешности является верхнее значение диапазона измерений. | |
наносится на лицевую панель корпуса цифрового контроллера WDCdyn в виде наклейки. Комплектность средства измерений
Таблица 3
| Наименование | Кол-во, шт. |
| Агрегат гидравлический | 1 |
| Аппаратура контроля давления «АРС 10-2» | 1 |
| Бюретка 100 мл | 1 |
| Камера трехосного сжатия | 1 |
| Рама нагрузочная с серво-гидравлическим цилиндром | 1 |
| Контроллер цифровой WDCdyn | 1 |
| У стройство электронное измерений объёма DP 100 | 1 |
| У становка для аэрации жидкости | 1 |
| Датчик силы APS 01 | 1 |
| Датчик линейных перемещений LVDT | 1 |
| Наименование | Кол-во, шт. |
| Программное обеспечение GEOsys | 1 USB-флеш-накопитель |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 66786-17 «Установка серво-гидравлическая для испытаний образцов грунта UL01-SH0010-S3. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 8 августа 2016 г.
Основные средства поверки представлены в таблице 4.
Таблица 4
| Наименование средств поверки и обозначение | Основные метрологические характеристики |
| Калибратор давления портативный ПКД-10 (№ 18469-01 в Госреестре СИ) | Диапазон воспроизведений и измерений давления от 0 до 1 МПа. Приведённая погрешность ±0,1 % |
| Весы электронные ВР2100S (№ 14333-94 в Госреестре СИ) | Наибольший предел взвешивания 2100 г Абсолютная погрешность ±0,03 г |
| Набор плоскопараллельных концевых мер длины 2-Н1 (№ 17726-98 в Госреестре СИ) | Наличие мер длины от 0,5 до 100 мм, класс точности 2 |
| Динамометр электронный на растяжение, сжатие и универсальный АЦДС-1/1И-0,5 (№ 50803-12 в Госреестре СИ) | Диапазон измерений силы сжатия от 0,1 до 1 кН Относительная погрешность ±0,12 % |
| Динамометр электронный на растяжение, сжатие и универсальный АЦДС-10/1И-0,5 (№ 50803-12 в Госреестре СИ) | Диапазон измерений силы сжатия от 1 до 10 кН Относительная погрешность ±0,12 % |
Возможно применение средств поверки, не приведенных в таблице 4, но обеспечивающих определение метрологических характеристик установки с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке серво-гидравлической для испытаний образцов грунта UL01-SH0010-S3
ГОСТ Р 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объёмного расхода (массы и объёма) жидкости.
