Газоанализаторы стационарные IR700, 66789-17

66789-17
Газоанализаторы стационарные модель IR700 предназначены для автоматических, непрерывных измерений объемной доли углекислого газа в воздухе.
Карточка СИ
Номер в госреестре 66789-17
Наименование СИ Газоанализаторы стационарные
Обозначение типа СИ IR700
Изготовитель "General Monitors Ireland Ltd.", Ирландия
Год регистрации 2017
Срок свидетельства 01.03.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы стационарные модель IR700 предназначены для автоматических, непрерывных измерений объемной доли углекислого газа в воздухе.

Описание

Газоанализаторы стационарные модель IR700 (далее - газоанализаторы) являются одноканальными стационарными автоматическими приборами непрерывного действия.

Принцип действия газоанализаторов основан на использовании метода недисперсионной инфракрасной (ИК) фотометрии. Газоанализатор является абсорбционным, однолучевым и использует два детектора. ИК-детекторы измеряют интенсивность излучения на двух длинах волн. Один из детекторов настроен на длину волны, соответствующую полосе поглощения присутствующего в воздухе углекислого газа, другой - вне ее. Содержание углекислого газа пропорционально соотношению интенсивностей сигналов, измеряемых на выходе ИК-детекторов.

Для углекислого газа существует специфическая область поглощения ИК-излучения, что обуславливает высокую степень избирательности метода. Способ отбора пробы - диффузионный.

Газоанализаторы используются автономно или совместно с модулями полевого дисплея: IR4000S - одноканальный модуль; IR4000M - многоканальный модуль. Многоканальный модуль полевого дисплея позволяет подключение до восьми газоанализаторов. В комплект газоанализатора может входить также соединительная клеммная коробка. Результаты измерений выводятся на дисплей модулей IR4000S, IR4000M, а также формируются в виде аналогового сигнала 4 - 20 мА. Цифровые сигналы передаются посредствам интерфейсов связи MODBUS или HART. Газоанализаторы могут работать совместно с одноканальными усилительными модулями ТА502А серии 02А и контроллерами МС600, серийно выпускаемыми фирмой-производителем.

Соединительная коробка, используемая с газоанализатором, снабжена нуль-переключателем, который устраняет возможные фоновые флуктуации.

Изменение режимов работы осуществляется с помощью магнитно-управляемого переключателя. Газоанализатор питается от источника постоянного тока с номинальным напряжением +24 В.

Газоанализаторы имеют взрывозащищенное исполнение, маркировка взрывозащиты 1ЕxdПBТ5/Н2.

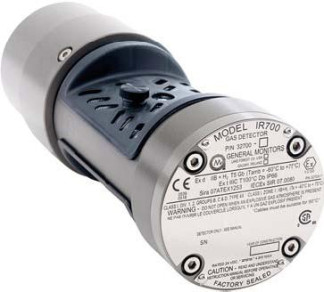

Внешний вид газоанализаторов с указанием мест нанесения знака утверждения типа и пломбирования, представлен на рисунке 1.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), обеспечивающее выполнение следующих функций:

-    расчет содержания углекислого газа (диоксида углерода) в воздухе;

-    отображение результатов измерений на дисплее;

-    формирование выходного аналогового сигнала (4 - 20) мА;

-    контроль общих неисправностей (связь, конфигурация);

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант.

ПО газоанализатора идентифицируется через сервисное меню посредством вывода на дисплей номера версии.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Общее наименование ПО

IR700

Идентификационное наименование ПО

32707

Номер версии (идентификационный номер) ПО

С

Цифровой идентификатор ПО

0x01 АЕ

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики газоанализаторов приведены в таблицах 2, 3.

Таблица 2 - Диапазоны и пределы допускаемой основной погрешности измерений газоанализаторов_

Определяемый

компонент

Диапазоны

измерений

объемной

доли, млн-1

Пределы допускаемой основной приведенной к верхнему пределу поддиапазона измерений погрешности измерений, %

Пределы допускаемого времени установления показаний, с

Т0,5

Т0,9

Диоксид углерода

(СО2)

от 0 до 5000

от 0 до 2500 млн-1 включ.

±5

4

8

св. 2500 до 5000 млн-1

±10

от 0 до 10000

от 0 до 5000 млн-1 включ.

±5

св. 5000 до 10000 млн-1

±10

Нормальные условия эксплуатации:

о/"ч

-    температура окружающей среды, С

-    относительная влажность воздуха, %

-    диапазон изменения атмосферного давления, кПа

от +15 до +25 от 30 до 80 от 90,6 до 104,8

Наименование характеристики

Значение характеристики

Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности

0,3

Предел допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности

0,3

Технические характеристики газоанализаторов приведены в таблице 4.

Таблица 4 - Технические характеристики газоанализаторов

Наименование характеристики

Значение характеристики

Напряжение питания от источника

постоянного тока, В:

- номинальное

24

- допускаемое изменение напряжения

питания

от 20 до 36

Потребляемая мощность, Вт, не более

4,8

Габаритные размеры, мм, не более:

- длина

225

- диаметр

74

Масса, кг, не более:

- корпус из алюминия

1,35

- корпус из нержавеющей стали

2,70

Рабочие условия эксплуатации:

»-» о/'ч

- температура окружающей среды, С

от -60 до +75

- относительная влажность воздуха, %

от 10 до 95

- атмосферное давление, кПа

от 90 до 110

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки, расположенной на торцевой поверхности газоанализаторов.

Комплектность

Комплектность поставки газоанализаторов приведена в таблице 5.

Таблица 5 - Комплектность поставки газоанализато

ров

Наименование

Обозначение

Кол-во, шт.

Г азоанализатор стационарный

модель IR700

1

Одноканальный усилительный модуль серии 02А

ТА102А

1

Одноканальный модуль полевого дисплея

IR4000S

1

Многоканальный модуль полевого дисплея

IR4000M

1

Комплект рабочих принадлежностей

-

1

Руководство по эксплуатации

MANIR700

1

Методика поверки

МП 2016-2

1

Поверка

осуществляется по документу МП 2016-2 «Инструкция. Газоанализаторы стационарные модель IR700. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 декабря 2016 г.

Основные средства поверки:

-    стандартные образцы - газовые смеси состава СО2/Ы~2, ГСО. № 10546-2014;

-    азот газообразный в баллоне под давлением осч, сорт 1, ГОСТ 9293-74.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

Техническая документация фирмы-изготовителя.

66789-17
Номер в ГРСИ РФ:
66789-17
Производитель / заявитель:
"General Monitors Ireland Ltd.", Ирландия
Год регистрации:
2017
Cрок действия реестра:
01.03.2022
