| Номер в госреестре | 66791-17 |
| Наименование СИ | Анализаторы рентгенофлуоресцентные |
| Обозначение типа СИ | M1 Mistral |
| Изготовитель | "Bruker Nano GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 01.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы рентгенофлуоресцентные Ml Mistral предназначены для измерений массовой доли элементов в веществах и материалах, включая жидкие, поверхностной плотности и толщины покрытий.
Принцип действия анализаторов рентгенофлуоресцентных Ml Mistral (далее -анализаторы) основан на облучении образца первичным рентгеновским излучением и регистрации детектором характеристического рентгенофлуоресцентного излучения. Первичное рентгеновское излучение создает рентгеновская трубка с максимальным ускоряющим напряжением 50 кВ при мощности 50 Вт.
В состав анализатора входит энергодисперсионный рентгенофлуоресцентный спектрометр, состоящий из:
- рентгеновской трубки;
- полупроводникового SDD детектора;
- коллимационной оптической системы;
- электронного блока;
- видеокамеры;
- моторизованного столика с автоматическим позиционированием измеряемого образца по трем осям Х-Y-Z и автофокусом.
Кремниевый дрейфовый SDD детектор преобразует энергию вторичного рентгенофлуоресцентного излучения в электрический сигнал, который преобразуется в аналого-цифровом преобразователе. Сигнал с преобразователя поступает на многоканальный анализатор, который регистрирует число импульсов в каждом канале. Программное обеспечение преобразует полученные данные в виде спектра и обрабатывает их.
Диапазон анализируемых элементов - от кремния (16) до урана (92).
Анализаторы позволяют измерять поверхностную плотность и толщину многослойных (до 12 слоев) покрытий.

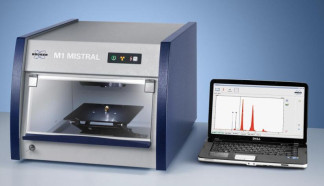

Общий вид анализатора с указанием места нанесения знака поверки представлен на рисунке 1. Вместо пломбирования анализатора предусмотрено использование специальных винтов, фиксирующих заднюю съемную панель. Инструмент для съема винтов находится только у сертифицированных инженеров (инженеров компании производителя и инженеров официального представительства компании производителя).
Уровень защиты программного обеспечения «С редний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения анализаторов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Xspect Pro |
| Номер версии (идентификационный номер) ПО | не ниже 2.4.1 |
| Цифровой идентификатор ПО (MD5 Hasher) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон анализируемых элементов - от кремния | (16) до урана (92) |
| Диапазон показаний массовой доли элементов, % | от 0,01 до 100,00 |
| Диапазон измерения массовой доли элементов, % | от 0,1 до 100,0 |
| Диапазон показаний поверхностной плотности покрытий, г/м2 | от 0,01 до 500,00 |
| Диапазон измерения поверхностной плотности покрытий, г/м2 | от 1 до 150 |
| Диапазон показаний толщины покрытия, мкм | от 0,001 до 60,000 |
| Диапазон измерения толщины покрытия, мкм | от 1 до 30 |
| Пределы допускаемой относительной погрешности при измерении массовой доли элементов в веществах и материалах, %, в диапазоне - от 0,1 до 2,0 % включ. - св. 2,0 до 40,0 % включ. - св. 40,0 до 100,0 % включ. | ±30,0 ±1,0 ±0,2 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой относительной погрешности при измерении массовой доли элементов в покрытиях, %, в диапазоне от 1 до 100 % | ±15 |
| Пределы допускаемой относительной погрешности при измерении поверхностной плотности покрытий, % | ±10 |
| Пределы допускаемой абсолютной погрешности при измерении толщины покрытия, мкм | ±(0,2+0,05h ) |
| Примечание: * где h - толщина покрытия, мкм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Энергетическое разрешение на полувысоте линии марганца при скорости счета 1000 имп/с, эВ, не более | 145 |
| Диапазон перемещений столика (Х х Y х Z), мм | 200х180х80 |
| Напряжение рентгеновской трубки, кВ | 50 |
| Нестабильность показаний за 24 часа, %, не более | 0,6 |
| Время подготовки к работе, мин, не более | 15 |
| Диаметр коллиматора, мм | от 0,1 до 1,5 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 110 до 230 от 50 до 60 |
| Потребляемая мощность, В ■ А, не более | 150 |
| Г абаритные размеры средства измерений, мм, не более - высота - ширина - длина | 700 450 400 |
| Масса (без компьютера), кг, не более | 50 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +22 до +32 от 20 до 80 |
| Средняя наработка на отказ, ч, не менее | 70 000 |
| Средний срок службы, лет | 8 |
наносится на титульный лист Инструкции по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Анализатор рентгенофлуоресцентный | M1 MISTRAL | 1 |
| Персональный компьютер | - | 1 |
| Калибровочный эталон из серебра | - | 1 |
| Предустановленное программное обеспечение | Xspect Pro | 1 |
| Инструкция по эксплуатации | - | 1 |
| Методика поверки | МП 42-221-2016 | 1 |
осуществляется по документу МП 42-221-2016 «ГСИ. Анализаторы рентгенофлуоресцентные M1 Mistral. Методика поверки», утвержденному ФГУП «УНИИМ» 21.12.2016 г.
Основные средства поверки:
- ГСО 9379-2009 поверхностной плотности и толщины никелевого покрытия на дюралюминии (комплект ППТ-1-Н) 1 разряда в соответствии с ГОСТ Р 8.612-2011, диапазон аттестованных значений поверхностной плотности покрытия (1-150) г/м , доверительные границы относительной погрешности ±(1,0-2,5) %;
- Государственный эталон единицы длины 2 разряда по Р 50.2.006-2001, диапазон значений толщины покрытия (0,8-101) мкм, доверительные границы абсолютной погрешности ±(0,1+0,025 Л) мкм;
- ГСО 4506-92П - 4510-92П сталей легированных типов 12Х18Н9Т, 17Х18Н10Т, 17Х18Н9, 12Х18Н12Т (комплект СО ЛГ32-ЛГ36), диапазон значений массовой доли элементов (0,1-100) %, доверительные границы относительной погрешности (0,05-5) %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого анализатора с требуемой точностью.
Знак поверки наносится в виде наклейки на анализатор и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.612-2011 ГСИ. Государственная поверочная схема для средств измерений поверхностной плотности покрытий в диапазоне от 0,0001 до 1,000 кг/м ;
Р 50.2.006-2001 ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм;
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения.
