Счетчики холодной и горячей воды турбинные Maddalena, 66792-17

Счетчики холодной и горячей воды турбинные Maddalena (далее счетчики) предназначены для измерений объёма холодной питьевой и горячей воды по СанПиН 2.1.4.1074-01, протекающей по трубопроводу в жилых домах, а также в других промышленных зданиях.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	66792-17
Наименование СИ	Счетчики холодной и горячей воды турбинные
Обозначение типа СИ	Maddalena
Изготовитель	"Maddalena S.p.A.", Италия
Год регистрации	2017
Срок свидетельства	01.03.2022
МПИ (интервал между поверками)	4 года - для гор.воды; 6 лет - хол.
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия счетчиков основан на измерении числа оборотов турбинки, вращающейся под воздействием потока протекающей воды. Поток воды попадает в нижнюю часть измерительной камеры и приводит во вращение турбинку и закрепленную на ней ведущую магнитную муфту. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части, которая связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства в м3.

Счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Счетный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объёма. Счетчик WPV является комбинированным и состоит из крыльчатого и турбинного счетчиков, что позволяет увеличить диапазон измерений. На малых расходах счетчик работает как крыльчатый, а на больших расходах как турбинный. Переключение с одного счетчика на другой осуществляется с помощью клапана входящего в состав счетчика.

Счетчики выпускаются в следующих модификациях: WMAP, WP, WS, WPV, которые отличаются исполнением на горячую и холодную воду, метрологическими и техническими характеристиками, приведенными в таблицах 1, 2, 3, 4, 5, 6, 7, 8.

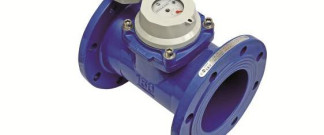

Общий вид счетчиков представлен на рисунках 1, 2, 3, 4.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 5, 6, 7, 8.

Рисунок 2 - Общий вид счетчика WS

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики счетчиков WP

Наименование

характеристики

Значение

Диаметр условного прохода, мм

100

125

150

200

250

300

Минимальный расход Qmin, м3/ч

0,30

0,45

0,75

1,20

1,80

3,0

4,50

7,50

12,0

18,0

Наименование характеристики	Значение
Переходный расход Qt м3/ч	2	3	5	8	12	20	30	50	80	120
Номинальный расход Qn, м /ч	10	15	25	40	60	100	150	250	400	600
Максимальный расход Qmax, м3/ч	20	30	50	80	120	200	300	500	800	1200
Порог чувствительности, м3/ч	0,15	0,2	0,35	0,6	0,9	1,2	2,2	3,0	5,0	10,0
Максимальное рабочее давление, МПа	1,6
Диапазон температур измеряемой среды, °С	от +5 до +30
Емкость индикаторного устройства, м3	999999
Наименьшая цена деления индикаторного устройства, м3	0,01
Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax	±5 ±2
Горизонтальный, вертикальный и наклонный монтаж по ГОСТ Р 50193.1-92

Таблица 2 - Основные технические характеристики счетчиков WP

Наименование характеристики	Значение
Габаритные размеры, мм, не более -длина -ширина -высота	200 151 226	200 166 226	200 186 236	225 201 253	250 228 265	250 251 277	300 286 341	350 341 393	450 409 444	500 461 471
Присоединение к трубопроводу	фланцевое по ГОСТ 12815-80
Масса, кг, не более	11,8	12,2	13,0	14,1	19,4	20,5	37,5	47,5	82	104

Наименование	Значение
характеристики
Условия эксплуа-
тации:
- температура окружающей среды, °С	от +5 до +50
- относительная
влажность воздуха, без конденсата, %	от 5 до 95
- атмосферное давление, кПа	от 90 до 110
Срок службы, лет	12
Средняя наработка на отказ, ч	100000

Таблица 3 - Метрологические характеристики счетчиков WMAP

Наименование характеристики	Значение
Диаметр условного прохода, мм	50	65	80	100	125	150	200
Минимальный расход Qmin, м3/ч	0,45	0,75	1,20	1,80	3,0	4,50	7,50
Переходный расход Qt, м3/ч	3	5	8	12	20	30	50
Номинальный расход Qn, м /ч	15	25	40	60	100	150	250
Максимальный расход Qmax м3/ч	30	50	80	120	200	300	500
Порог чувствительности, м3/ч	0,2	0,35	0,6	0,9	1,2	2,2	3,0
Максимальное рабочее давление, МПа	1,6
Диапазон температур измеряемой среды, °С	от +5 до +30
Емкость индикаторного устройства, м3	999999
Наименьшая цена деления индикаторного устройства, м3	0,01
Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax	±5 ±2
Горизонтальный, вертикальный и наклонный монтаж по ГОСТ Р 50193.1-92

Наименование				Значение
характеристики
Г абаритные разме-
ры, мм, не более
-длина	200	200	225	250	250	300	350
-ширина	165	185	200	220	250	280	340
-высота	213	220	275	290	305	320	368
Присоединение к
трубопроводу			фланцевое по ГОСТ		Г 12815-80
Масса, кг,
не более	10,0	11,2	15,2	17,2	22,4	29,0	42,6
Условия эксплуа-
тации:
- температура ок-
ружающей
среды, °С				от +5 до +50
- относительная
влажность возду-
ха, без конденсата,
%				от 5 до 95
- атмосферное
давление, кПа				от 90 до 110
Срок службы, лет	12
Средняя наработка
на отказ, ч				100000

Таблица 5 - Метрологические характеристики счетчиков WS

Наименование характеристики	Значение
Диаметр условного прохода, мм	50	65	80	100	150
Минимальный расход Qmin, м3/ч	0,2	0,2	0,25	0,3	0,8
Переходный расход Qt, м3/ч	1,5	2	2,5	3	10
Номинальный расход Qn, м /ч	15	25	40	60	150
Максимальный расход Qmax, м3/ч	30	50	110	180	350
Порог чувствительности, м3/ч	0,1	0,1	0,12	0,15	0,4
Максимальное рабочее давление, МПа	1,6
Диапазон температур измеряемой среды: счетчики холодной воды, °С счетчики горячей воды, °С	от +5 до +30 от +5 до +90
Емкость индикаторного устройства, 3 м	99999				999999
Наименьшая цена деления индикаторного устройства, м3	0,0005				0,005

Наименование	Значение
характеристики
Пределы допускаемой относитель-
ной погрешности измерений объёма,
в диапазонах расходов,
для счетчиков холодной воды %:
Qmin < Q < Qt	±5
Qt < Q < Qmax	±2
для счетчиков горячей воды, %
Qmin < Q < Qt	±5
Qt < Q < Qmax	±3
Горизонтальный монтаж по ГОСТ Р 50193.1-92

Таблица 6 - Основные технические характеристики счетчиков WS

Наименование		Значение
характеристики
Габаритные размеры, мм, не более
-длина	300	300	350	350	430
-ширина	173	173	239	239	310
-высота	240	250	300	320	515
Присоединение к трубопроводу	фланцевое по ГОСТ 12815-80
Масса, кг, не более	14,5	24	28	32	80
Условия эксплуатации:
- температура окружающей среды, °С		от +5 до +50
- относительная влажность воздуха,
без конденсата, %		от 5 до 95
- атмосферное давление, кПа		от 90 до 110
Срок службы, лет	12
Средняя наработка на отказ, ч	100000

Таблица 7 - Метрологические характеристики счетчиков WPV

Наименование характеристики	Значение
Диаметр условного прохода, мм	50/20	65/20	80/20	100/20
Минимальный расход Qmin, м3/ч	0,05	0,05	0,05	0,05
Переходный расход Qt, м3/ч	0,2	0,2	0,2	0,2
Номинальный расход Qn, м /ч	15	40	40	60
Максимальный расход Qmax, м3/ч	30	80	80	120
Порог чувствительности, м3/ч	0,01	0,01	0,01	0,01
Максимальное рабочее давление, МПа	1,6
Диапазон температур измеряемой среды, °С	от +5 до +30
Емкость индикаторного устройства, м3 - турбинного счетчика - крыльчатого счетчика	999999 99999

Наименование характеристики	Значение
Наименьшая цена деления индикаторного устройства, м3 - турбинного счетчика	0,0005
- крыльчатого счетчика	0,00005
Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, %: Qmin < Q < Qt	±5
Qt < Q < Qmax	±2
Горизонтальный монтаж по ГОСТ Р 50193.1-92.

Таблица 8 - Основные технические характеристики счетчиков WPV

Наименование характеристики	Значение
Габаритные размеры, мм, не более
-длина	300	300	350	360
-ширина	166	186	201	228
-высота	305	311	350	370
Присоединение к трубопроводу	фланцевое по ГОСТ 12815-80
Масса, кг, не более	23	27	33	40
Условия эксплуатации:
- температура окружающей среды,
°С		от +5 до +50
- относительная влажность воздуха,
без конденсата, %		от 5 до 95
- атмосферное давление, кПа		от 90 до 110
Срок службы, лет	12
Средняя наработка на отказ, ч	100000

Знак утверждения типа

наносится на лицевую панель счетчика методом фотопечати и на титульный лист паспорта счетчика типографским способом.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчик турбинный холодной (горячей) воды Maddalena	-	1 шт.
Уплотнительные прокладки	-	2 шт.
Ответные фланцы (по требованию потребителя)	-	2 шт.
Упаковка	-	1 шт.
Паспорт	-	1 экз.
Методика поверки	МП 208-026-2016	1 экз.

Поверка

осуществляется по документу МП 208-026-2016 «ГСИ. Счетчики холодной и горячей воды турбинные Maddalena. Методика поверки», утвержденному ФГУП «ВНИИМС» 11.10.2016 г. Основное средство поверки:

установка поверочная ВЗЛЕТ ПУ 2 разряда по ГОСТ 8.142-2013 (регистрационный номер 20015-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точности.

Знак поверки наносится в паспорт или свидетельство о поверке и на пломбу, которая не позволяет проникнуть к частям счетчиков для несанкционированной настройки.
