Государственный реестр средств измерений

Ваттметры поглощаемой мощности М3-99, 66805-17

66805-17
Ваттметры поглощаемой мощности М3-99 (далее - ваттметр) предназначены для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.
Карточка СИ
Номер в госреестре 66805-17
Наименование СИ Ваттметры поглощаемой мощности
Обозначение типа СИ М3-99
Изготовитель Общество с ограниченной ответственностью "ПрофКИП" (ООО "ПрофКИП"), Московская область, г. Мытищи
Год регистрации 2017
Срок свидетельства 01.03.2027
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Ваттметры поглощаемой мощности М3-99 (далее - ваттметр) предназначены для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 до 17,85 ГГц.

Описание

Конструктивно ваттметр состоит из блока измерительного унифицированного (БИ) и преобразователей приемных коаксиальных (далее - ИИК) ПРОФКиП М3-90, ПРОФКиП М3-93, ПРОФКиП М3-93/1, ПРОФКиП М3-95, ПРОФКиП М3-96 с неразъемным соединительным кабелем.

Принцип действия ваттметра основан на преобразовании СВЧ мощности в термоэлектродвижущую силу (термо-ЭДС), которая пропорциональна подведенной к преобразователю мощности СВЧ.

БИ разделен на функциональные узлы: 2 усилителя постоянного тока, аналого-цифровой преобразователь, интерфейс канала общего пользования (далее - КОП), стабилизаторы.

Основными функциями БИ являются: усиление напряжения постоянного тока, его преобразование в цифровую форму, выдача в линейном масштабе результатов измерений на цифровое табло и в КОП, формирование уровней мощности калибровки 800 мкВт на переменном токе, 80 и 800 мВт на постоянном токе.

Питание БИ осуществляется через трансформатор, закрепленный на задней панели блока измерительного.

Управление работой ваттметра и обработка результатов преобразования осуществляется с помощью микроконтроллера.

Работа ваттметра в составе автоматизированной измерительной системы обеспечивается интерфейсом КОП.

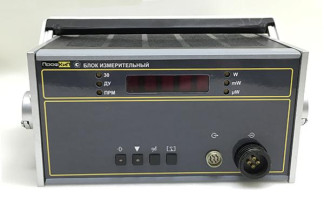

Общий вид ваттметра поглощаемой мощности М3-99 показан на рисунках 1 - 6.

Место пяомёиродпиия

Программное обеспечение

Программное обеспечение прибора ПО «М3-99» представляет собой встроенное ПО, предназначенное для управления работой ваттметра.

Идентификационные данные отсутствуют.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с п.4.3 Р 50.2.077-2014.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристик

Значения

1

2

Диапазоны частот, ГГц, с преобразователями приемными коаксиальными:

ПРОФКиП М3-90 ПРОФКиП М3-93 ПРОФКиП М3-95 ПРОФКиП М3-96 ПРОФКиП М3-93/1

от 0,02 до 17,85 от 0 до 17,85 от 0 до 17,85 от 0 до 12,0 от 0 до 3,0

Диапазоны измерения мощности, Вт, с преобразователями приемными коаксиальными:

ПРОФКиП М3-90

7 5

от 10 до 3,0-10" ' включ. св. 3,040-5 до 10-4 включ. св. 1 • 10-4 до 1 • 10-3 включ. св. 1 • 10-3 до 1 • 10-2

1

2

ПРОФКиП М3-93 ПРОФКиП М3-95 ПРОФКиП М3-96 ПРОФКиП М3-93/1

от 1 • 10-4 до 2-10-2 включ.

св. 2-10-2 до 1,2*10-1 включ.

св. 12-10" до 1,0 включ.

-2 -1 св. 1-10" до 10 включ.

св. 1 • 10-1 до 1,0 включ.

св. 1,0 до 10,0 -2

от 8-10" до 1,2 включ. св. 1,2 до 12,0 включ. св. 12 до 100 от 1 • 10-4 до 2-10-2 включ. св. 2-10-2 до 1,2^ 10-1 включ. св. 12-10-2 до 1,0

Пределы допускаемой основной относительной погрешности (5) с преобразователями приемными коаксиальными ПРОФКиП М3-90, %:

-    в диапазоне частот от 0,02 до 12 ГГц включительно

-    в диапазоне частот свыше 12 до 17, 85 ГГц

±

±

4+Ч Р - *)

6+ч £ - *1

Пределы допускаемой основной относительной погрешности с преобразователями приемными коаксиальными ПРОФКиП М3-93, ПРОФКиП М3-95, %:

-    в диапазоне частот от 0 до 12 ГГц включительно

-    в диапазоне частот свыше 12 до 17, 85 ГГц:

±

±

_4+Ч Р - i

6+ч £ -11

Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ПРОФКиП М3-96, %:

±

6+ч % -11

Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ПРОФКиП М3-93/1, %:

±

6 + <>,{ £ -1 |

где: Рк - максимальное значение поддиапазона измерения мощности, Вт; Рх - измеренное значение мощности, Вт

Волновое сопротивление входа ваттметра, Ом:

-    с преобразователями приемными коаксиальными ПРОФКиП М3-90, ПРОФКиП М3-93, ПРОФКиП М3-95, ПРОФКиП М3-96

-    с преобразователем приемным коаксиальным ПРОФКиП М3-93/1

50;

75

Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ПРОФКиП М3-90, не более:

-    в диапазоне частот от 0,02 до 12,00 ГГц включительно

-    в диапазоне частот свыше 12,00 до 17,85 ГГц

1,3;

1,4

1

2

Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ПРОФКиП М3-93, ПРОФКиП М3-95, не более:

- в диапазоне частот от 0 до 3 ГГц включительно

1,15;

- в диапазоне частот свыше 3 до 12,00 ГГц включительно

1,3;

- в диапазоне частот свыше 12,00 до 17,85 ГГц

1,4

Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ПРОФКиП М3-96, не более:

- в диапазоне от 0 до 2,00 ГГц включительно

1,2;

- в диапазоне свыше 2,00 до 8 ГГц включительно

1,3;

- в диапазоне свыше 8 до 12,05 ГГц

1,4

Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ПРОФКиП М3-93/1,не более:

1,15

Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10 °С изменения температуры, %:

- с преобразователями приемными коаксиальными ПРОФКиП М3-90, ПРОФКиП М3-93, ПРОФКиП М3-95

±1,0;

- с преобразователями приемными коаксиальными ПРОФКиП М3-96 и ПРОФКиП М3-93/1

±1,5

Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме, Вт/мин, не более, с преобразователями приемными коаксиальными:

ПРОФКиП М3-90

4-10-7

ПРОФКиП М3-93

2-10-5

ПРОФКиП М3-95

4-10-5

ПРОФКиП М3-96

3 • 10-6

ПРОФКиП М3-93/1

2-10-5

Время установления показаний ваттметра с ППК ПРОФиП М3-90, с, не более:

-    в режиме ручного переключения поддиапазонов:

-    первый и второй поддиапазон

10,0;

- третий и четвертый поддиапазон

1,0;

- в режиме автоматического переключения поддиапазонов

15,0

Время установления показаний ваттметра с ППК ПРОФКиП М3-93 и ПРОФКиП М3-93/1, с, не более

20

Время установления показаний с Ш1К ПРОФКиП М3-95, с, не более:

- в режиме ручного переключения поддиапазонов

10;

- в режиме автоматического измерения мощности

15

Время установления показаний ваттметра с преобразователем ПРОФКиП М3-96, с, не более

60

1

2

Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин, Вт, не более - с преобразователями приемными коаксиальными:

ПРОФКиП М3-90

0,015;

ПРОФКиП М3-93, ПРОФКиП М3-93/1

1,5;

ПРОФКиП М3-95

15;

ПРОФКиП М3-96

120

Время установления рабочего режима, мин, не более

30

Время непрерывной работы, ч, не менее

16

Нормальные условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность при температуре +25 °С, %

от 30 до 80

- атмосферное давление, мм рт. ст.

от 630 до 795

Таблица 2 - Технические характеристики

Наименование характеристик

Значения

Габаритные размеры, мм, не более:

высота

ширина

длина

- блока измерительного

256

320

174

- преобразователей приемных коаксиальных: ПРОФКиП М3-95

113

90,5

82

ПРОФКиП М3-96

218

125

145,5

Диаметр

ПРОФКиП М3-90

42

101,5

ПРОФКиП М3-93

42

99

ПРОФКиП М3-93/1

42

114,5

Масса, кг, не более:

- блока измерительного

6,5

- преобразователей приемных коаксиальных: ПРОФКиП М3-90

0,4

ПРОФКиП М3-93

0,45

ПРОФКиП М3-95

0,75

ПРОФКиП М3-96

3,0

ПРОФКиП М3-93/1

0,5

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от -10 до +40

- относительная влажность при температуре 30 °С, %

90

- атмосферное давление, мм рт. ст.

537 - 800

Средняя наработка на отказ прибора, ч, .не менее

15000

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±1

Мощность, потребляемая прибором, В-А, не более

38

Знак утверждения типа

наносится на лицевую панель ваттметра методом трафаретной печати, на титульные листы руководства по эксплуатации и формуляра типографским способом.

Таблица 3 - Комплектность ваттметра поглощаемой мощности М3-99

Наименование, тип

Обозначение

Коли

чество

Приме

чание

1

2

3

4

Ваттметр поглощаемой мощности

М3-99 в составе:

ПРШН.411151.008

1

- блок измерительный

ПРШН.411613.001

1

- преобразователь приемный коаксиальный ПРОФКиП М3-90*

ПРШН 434849.001

1

- преобразователь приемный коаксиальный ПРОФКиП М3-93*

ПРШН 434839.004

1

- преобразователь приемный коаксиальный ПРОФКиП М3-95*

ПРШН 434839.005

1

- преобразователь приемный коаксиальный ПРОФКиП М3-96*

ПРШН 434839.006

1

- преобразователь приемный коаксиальный ПРОФКиП М3-93/1*

ПРШН 434839.007

1

Кабель сетевой

SCZ-1

1

Комплект запасных частей:

1

- вставка плавкая ВП1-1 2,0 А 250 В

ОЮ0.480.003 ТУ

2

- вставка плавкая ВП2Б-1В 0,5 А 250 В

ОЮ0.481.005 ТУ

2

- вставка плавкая ВП2Б-1В 1,0 А 250 В

ОЮ0.481.005 ТУ

2

Кабель КОП

ЕЭ4.854.130-08

1

Ключ 7811-0002Б1х9

ГОСТ 2839-80

1

Эксплуатационная документация:

- руководство по эксплуатации, Часть 1

ПРШН.411151.008 РЭ

1

- руководство по эксплуатации

ПРШН.411151.008 РЭ

Схемы электрические принципиальные, Часть 2

- формуляр

ПРШН.411151.008ФО

1

Ящик укладочный

ПРШН. 411161.120

1

Ящик укладочный

ПРШН. 411161.120-03

1

Комплект комбинированный

ПРШН 4.068.003

1

Применяется для сопряжения средств измерений при поверке и поставляется по отдельному заказу

* - В комплект ваттметра указанные преобразователи могут входить ях по требованию Заказчика

в различных сочетани-

Поверка

осуществляется по документу ПРШН.4111151.007 РЭ, раздел 7 «Поверка прибора», утвержденному ФБУ «Тест-С.-Петербург» 25.11.2016 г.

Таблица 4 - Основные средства пове

рки

Наименование средства поверки

Пределы измерения

Погрешность

Г енератор сигналов СВЧ R&SSMF-100A (Регистрационный номер 39089-08)

Диапазон частот от 100 кГц до 43,5 ГГц;

Уровень мощности от -130 до 30 дБм

±110-6f; ±(0,6-1,2) дБ

Генератор сигналов высокочастотный Г4-229 (Регистрационный номер 48133-11)

Диапазон частот от 0.009 до 6 ГГц; Уровень мощности от -120 до 13 дБм; Диапазон частот от 0,001 Гц до 30 МГц;

Амплитуда выходного сигнала от 10 мВ до 5 В

±3 10-Ч; ±(0,5-1 ,0) дБ;

±3 10-7f;

±(3 - 15)%

Измеритель КСВН и ослаблений Р2-140 (Регистрационный номер 49122-12)

Диапазон частот от 0,01 до 18 ГГц Диапазон измерения КСВН: от 1,03 до 2,0

±3-К %

Измеритель модулей коэффициента передачи и отражения Р2-136 (Регистрационный номер 31975-12)

Диапазон частот от 0,01 до 3 ГГц Диапазон измерения КСВН от 1,07 до 2,0

±5 •К %

Установка для поверки ваттметров СВЧ УПВ-1 (Регистрационный номер 53318-13)

Диапазон частот от 0 до 18 ГГц Диапазон измерения мощности от 1 мкВт до 100 мВт

±(1,6 - 2,5) %

Преобразователь падающей мощности Я2М-24 (Регистрационный номер 7634-80)

Диапазон частот от 0,150 до 1,0 ГГц Диапазон измерения мощности от 0,1 до 10 мВт, Кп=(0,7 - 1,2)

±2,5 %

Преобразователь падающей мощности Я2М-23 (Регистрационный номер 7634-80)

Диапазон частот от 1,0 до 3,0 ГГц Диапазон измерения мощности от 0,1 до 10 мВт, Кп=(0,7 - 1,2)

±2,5 %

Вольтметр универсальный В7-81 (Регистрационный номер 36478-07)

Диапазон измерения напряжения постоянного тока от 10 мкВ до 100 В Диапазон измерения напряжения переменного тока от 1 мВ до 1 В Диапазон частот от 20 Гц до 30 кГц

±(0,028 - 0,38) % ±(0,09 - 0,7) %

Магазин сопротивлений Р4831 (Регистрационный номер 38510-08)

от 0,01 до 111111,1 Ом

КТ 0,02

Ваттметр поглощаемой мощности М3-22А (Регистрационный номер 8749-82)

от 0,001 до 10 мВт

±(0,5 - 1,0) %

Катушка электрического сопротивления Р 231 (Регистрационный номер 1162-58)

0,1 Ом; 1,0 Ом

КТ 0,01 КТ 0,01

Комплект для измерения соединителей коаксиальных КИСК -16 (Регистрационный номер 9863-85)

16/4 мм, 16/9 мм

±0,02 мм.

Комплект для измерения соединителей коаксиальных КИСК -7 (Регистрационный номер 9864-85)

7/3,04 мм

±0,02 мм

Источник питания постоянного тока Б 5-48

(Регистрационный номер 5968-77)

от 2 до 49,9 В; от 0,01 до 1,5 А

±0,5 % ±1,0 %

Мегаомметр М4100/3 (Регистрационный номер 3424-73)

рабочее напряжение 500 В, диапазон измерения сопротивления от 0 до 5 108 Ом

±1 %

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на переднюю поверхность блока измерительного.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.562-96. ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 ГГц

ПРШН.411151.008 ТУ. Ваттметр поглощаемой мощности М3-99. Технические условия

66805-17
Номер в ГРСИ РФ:
66805-17
Производитель / заявитель:
Общество с ограниченной ответственностью "ПрофКИП" (ООО "ПрофКИП"), Московская область, г. Мытищи
Год регистрации:
2017
Cрок действия реестра:
01.03.2027
Похожие СИ
79085-20
79085-20
2020
ООО НПО "Радиотехнические системы", г.Челябинск
Срок действия реестра: 01.09.2025
79042-20
79042-20
2020
АО "НПФ "МИКРАН", г.Томск
Срок действия реестра: 01.09.2025
76751-19
76751-19
2019
Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники" ("Научно-образовательный инновационный центр СВЧ технологий и их метрологического обеспечения" (Центр 1.9)), Беларусь, г.Минск
Срок действия реестра: 03.10.2022
73244-18
73244-18
2018
Общество с ограниченной ответственностью "ПрофКИП" (ООО "ПрофКИП"), Московская область, г. Мытищи
Срок действия реестра: 03.12.2028
70409-18
70409-18
2018
Общество с ограниченной ответственностью "ПрофКИП" (ООО "ПрофКИП"), Московская область, г. Мытищи
Срок действия реестра: 19.02.2028
69958-17
69958-17
2017
"Rohde&Schwarz GmbH & Co. KG", Германия
Срок действия реестра: 12.12.2027
68120-17
68120-17
2017
"Rohde & Schwarz GmbH & Co. KG", Германия
67460-17
67460-17
2017
"Rohde & Schwarz GmbH & Co. KG", Германия
Срок действия реестра: 10.05.2027
66778-17
66778-17
2017
ООО "ДСП-СОФТ", г.Нижний Новгород
Срок действия реестра: 27.02.2027
66558-17
66558-17
2017
"Rohde & Schwarz GmbH & Co. KG", Германия
