Система измерений количества и показателей качества нефти № 914, 66807-17

Назначение

Система измерений количества и показателей качества нефти № 914 (далее - СИКН) предназначена для измерений массы и показателей качества нефти при проведении учетных операциях между АО «Транснефть-Сибирь» и АО «Транснефть-Прикамье».

Описание

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти с помощью преобразователей расхода жидкости, плотности, температуры и давления. Выходные электрические сигналы преобразователей поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

СИКН состоит из:

-    блока измерительных линий;

-    блока измерений показателей качества нефти;

-    системы сбора и обработки информации.

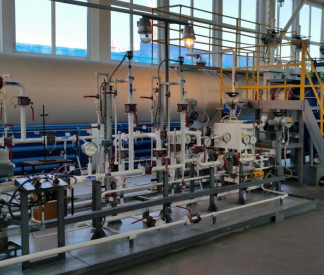

Общий вид СИКН представлен на рисунке 1.

СИКН обеспечивает выполнение следующих основных функций:

-    автоматизированное измерение объемного расхода (объема) и массы брутто нефти в рабочих условиях;

-    автоматизированное измерение температуры, давления, плотности, кинематической вязкости, объемной доли воды в нефти;

-    измерение давления и температуры нефти с помощью показывающих средств измерений давления и температуры нефти соответственно;

-    автоматическое вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовой доли воды, массовой доли механических примесей и массовой концентрации хлористых солей определенных в испытательной лаборатории;

-    поверка и контроль метрологических характеристик рабочих и резервных преобразователей расхода жидкости турбинных Heliflu TZ-N с Ду 250 мм модели 250-2000, а так же преобразователя объема жидкости эталонного лопастного Smith Meter модели LM16-S6 с применением установки трубопоршневой поверочной двунаправленной в автоматизированном режиме;

-    поверка и контроль метрологических характеристик рабочих и резервных преобразователей расхода жидкости турбинных Heliflu TZ-N с Ду 250 мм модели 250-2000 с применением преобразователя объема жидкости эталонного лопастного Smith Meter модели LM16-S6 в автоматизированном режиме;

-    защита алгоритма и программы СИКН от несанкционированного вмешательства установкой паролей разного уровня;

-    автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;

-    автоматический и ручной отбор проб нефти;

-    регистрация и хранение результатов измерений, формирование отчетов.

В составе СИКН применены средства измерений утвержденного типа, основные из которых указанны в таблице 1.

Таблица 1 - Средства измерений

Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность и результаты измерений, средства измерений снабжены средствами защиты в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Для защиты комплекса измерительно-вычислительного «ВЕКТОР-02» (далее - ИВК) от несанкционированного вмешательства на винтах крепящих планки замены плат устанавливаются пломбы с оттиском клейма поверителя.

Программное обеспечение

обеспечивает реализацию функций СИКН. Программное обеспечение (ПО) СИКН реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора СИКН «Вектор». Наименования ПО и идентификационные данные указаны в таблице 2.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО

Технические характеристики

Таблица 3 - Метрологические характеристики

Знак утверждения типа

наносится справа в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.

Комплектность

Таблица 5 - Комплектность СИКН

Поверка

осуществляется по документу МП 0490-14-2016 «ГСИ. Система измерений количества и показателей качества нефти № 914. Методика поверки», утверждённому ФГУП «ВНИИР» 23 декабря 2016 г.

Основные средства поверки:

-    установка трубопоршневая поверочная двунаправленная (регистрационный номер 12888-99), рабочий эталон 1-го разряда в соответствии с ГОСТ 8.510-2002 с верхним пределом измерений расхода 1900 м3/ч;

-    преобразователь объема жидкости эталонный лопастной Smith Meter модели LM16-S6, рабочий эталон 2-го разряда в соответствии с ГОСТ 8.510-2002 с верхним пределом измерений расхода 1850 м /ч.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой СИКН с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИКН.

Сведения о методах измерений

приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 914», свидетельство об аттестации № 01.00257-2013/158014-2016

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 914

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
