Счетчики газа ультразвуковые с коррекцией Газдевайс U-GR, 66813-17

Назначение

Счётчики газа ультразвуковые с коррекцией Газдевайс U-GR (далее счётчики) предназначены для измерения объёма природного газа по ГОСТ 5542-2014 в газопроводе низкого давления, с приведением измеренного объёма газа к стандартным условиям по температуре согласно ГОСТ 2939-63.

Описание

Измерения объёмного расхода и объёма газа, приведенных к стандартным условиям, выполняют косвенным методом динамических измерений, основанном на измерении с помощью ультразвукового преобразователя объёмного расхода и объёма газа при рабочих условиях и их приведении к стандартным условиям с помощью устройства обработки сигналов.

Для приведения объёмного расхода и объёма газа при рабочих условиях к стандартным условиям используются теплофизические характеристики и физико-химические параметры газа в соответствии с ГОСТ 8.611-2013 "ГСИ. Расход и количество газа. Методика (Метод) измерений с помощью ультразвуковых преобразователей расхода".

В зависимости от расхода газа счетчики выпускаются типоразмеров G4; G6 и имеют следующие исполнения (см. таблицу 1):

Таблица 1

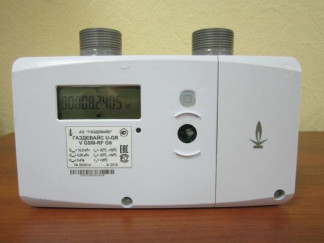

Общий вид счётчика представлен на рисунке 1.

Счётчики имеют моноблочную конструкцию, и состоят из первичного преобразователя, имеющего литой корпус из сплава ЦАМ и образующего измерительный канал с электроакустическими преобразователями (далее ЭП), контрольного блока с платой управления, вычисления и хранения данных, жидкокристалического индикатора (ЖКИ), канала измерения температуры, запорного клапана и автономного источника питания контрольного блока в виде литиевой батареи размера D.

Контрольный блок закрыт пластмассовой панелью с прозрачным окном для считывания показаний с ЖКИ счетчика. На панели, расположены: оптический инфракрасный (ИК) порт и кнопка управления.

Место пломбирования контрольного блока счетчика и нанесения знака поверки показано на рисунке 3.

В правой части корпуса первичного преобразователя располагается коммуникационный модуль, состоящий из: модуля передачи данных по сети GSM, модуля передачи данных по радиоканалу малого радиуса действия на частоте 433 МГц (RF), а также второй литиевой батареи размера D. С целью предохранения коммуникационного модуля от несанкционированного доступа на винте, крепящем модуль, устанавливается пломба. Место пломбирования коммуникационного модуля счетчика показано на рисунке 4.

На лицевой поверхности пластмассовой панели нанесена маркировка счётчика в соответствии с требованиями ГОСТ 26828-86. Маркировка показана на рисунке 2.

Контрольный блок управляет вычислением и хранением данных, выводом данных на ЖКИ, запорным клапаном, оптическим ИК портом, калибровкой счетчика (через ИК порт), приведением объема газа к стандартным условиям по температуре, взаимодействует с коммуникационным модулем через последовательный интерфейс.

Коммуникационный модуль предназначен для:

дистанционной передачи информации в газоснабжающую организацию об измеренном объеме потребленного газа, измеренном значении температуры газа, состоянии клапана, реквизитов счетчика (тип, серийный номер), функционально-техническом состоянии измерительной части;

передачи команд управления клапаном в контрольный блок счетчика через последовательный интерфейс;

накопления архивных данных;

информационного взаимодействия с сервером информационной системы по каналу GSM/GPRS;

передачи данных и приема команд управления по радиоканалу малого радиуса действия на частоте 433 МГц (RF).

Счетчик имеет архивную базу. Архивные записи формируются один раз в сутки в заданное в настройках счетчика время (отчетный час).

Всего счетчик может хранить до 120-ти суточных архивных записей за последние четыре месяца: измеренный объем газа, приведенный к стандартным условиям, параметры состояния счетчика.

На ЖКИ выводятся следующие параметры:

номер версии метрологически значимой части программного обеспечения (контрольного

блока);

контрольная сумма метрологически значимой части программного обеспечения; состояние клапана; мгновенный расход, м3/ч;

суммарный объем газа, м3, прошедший через счетчик и приведенный к стандартным условиям по температуре;

идентификационный номер (ID) счетчика; значение температуры.

низкий уровень заряда батареи контрольного блока; режим передачи данных.

В зависимости от заказа конфигурации вывода информации через GSM-RF коммуникационные модули могут дистанционно передавать следующие параметры: заводской (серийный) номер;

суммарный объем газа, м3, прошедший через счетчик и автоматически приведенный к стандартным условиям по температуре в соответствии с ГОСТ 2939-63; температуру газа, °С;

напряжение встроенного источника питания коммуникационного модуля, В;

время наработки счётчика, ч;

уровень принятого сигнала GSM;

период передачи данных;

состояние отсечного клапана;

состояние счетчика;

номер версии программного обеспечения коммуникационного модуля.

Л АО "ГАЗДЕВАЙС" ф

ГАЗДЕВАЙС U-GR V GSM-RF G6

0™= Ю.ОМ^ч    1т=-20Ъ..+50Ъ [[][

о^одем^ч    t, = -20t'C...+50‘C

Рриг 5кПа    t„=+20t Na 060614 Ш 2016

«ЧИУШИР*

Рисунок 2 - Табличка счетчика газа

Программное обеспечение

Программное обеспечение (далее - ПО) контрольного блока, установленное в счетчики, выполняет функции измерения объема газа, приведения измеренного объема газа к стандартным условиям по температуре, отображения информации на ЖКИ об объеме израсходованного газа, состояния элемента питания контрольного блока, управления дистанционной передачей информации в газоснабжающую организацию.

ПО счетчиков является метрологически значимым. Файл ПО однократно записывается в постоянную память микроконтроллера счетчика при производстве. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.

Защита ПО счетчиков имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.

Идентификация ПО счетчиков осуществляется путем отображения на дисплее счетчика идентификационных данных.

Команды и данные, введенные через ИК порт и/или через интерфейс связи не оказывают влияния на метрологически значимую часть ПО. Защита ПО осуществляется с помощью специальных средств защиты, разграничением уровней доступа.

Идентификационные данные (признаки) ПО контрольного блока для всех счётчиков Газдевайс U-GR всех типоразмеров и модификаций одинаковые и приведены в таблице 2.

Таблица 2

ПО имеет уровень защиты “высокий” от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

Таблица 3

Знак утверждения типа

наносится на лицевую панель счетчиков и на титульный лист паспорта и руководства по эксплуатации методом печати.

Таблица 4

Поверка

осуществляется по документу МП 208-001-2017 «ГСИ. Счётчики газа ультразвуковые с коррекцией Газдевайс U- GR. Методика поверки», утверждённому ФГУП «ВНИИМС» 26.01.2017 г. Основные средства поверки:

- рабочий эталон единицы объема газа 1 разряда по ГОСТ Р 8.618-2014 в диапазоне значений расхода газа, соответствующего диапазону расхода поверяемого счетчика газа ультразвукового с коррекцией Газдевайс U-GR, с пределами допускаемой относительной погрешности ±0,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт, а также на специальную мастику в соответствии с рисунком 3.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ТУ 4213-019-45737844-16 (ГЮНК.407251.005 ТУ) Счетчики газа ультразвуковые с коррекцией Газдевайс U-GR. Технические условия
