Весы неавтоматического действия FS, FZ, 66816-17

Назначение

Весы неавтоматического действия FS, FZ (далее - весы) предназначены для измерений

массы.

Описание

Конструктивно весы состоят из взвешивающего модуля (Т.2.2.7 ГОСТ OIML R 76-1-2011) и терминала (Т.2.2.5 ГОСТ OIML R 76-1-2011), соединенных кабелем.

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его растяжении или сжатии под действием силы тяжести взвешиваемого объекта, в цифровой сигнал, пропорциональный массе взвешиваемого объекта. Результаты взвешивания выводятся на дисплей терминала.

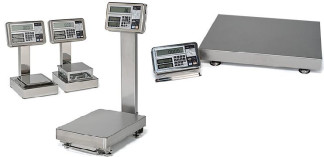

Общий вид весов показан на рисунке 1.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    определение стабильного равновесия (4.4.2);

-    устройство индикации отклонения от нуля (4.5.5);

-    полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

-    обнаружение промахов (5.2);

-    процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

-    запоминающее устройство (4.4.6);

-    взвешивание в различных единицах измерения массы (2.1);

-    вспомогательное показывающее устройство (Т.2.5).

Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):

-    счетный режим;

-    вычисление процентных соотношений;

-    режим сравнения.

[1]    - обозначение исполнения FS или FZ:

[2]    - условное обозначение максимальной нагрузки (Max):

62 - 620 г;

320 - 3200 г;

620 - 6200 г;

1500 - 15000 г;

30K - 30 кг;

60K - 60 кг;

100K - 100 кг;

150K - 150 кг;

200K - 200 кг;

300K - 300 кг.

[3]    - условное обозначение действительной цены деления шкалы (d):

3 - 0,001 г;

2 - 0,01 г;

1 - 0,1 г;

0.1G - 0,1 г;

1G - 1 г;

[4]    - Ex - если присутствует, взрывозащищенное исполнение:

[5]    - F - если присутствует, напольное исполнение:

[6]    - обозначение терминала i02 или i03.

Весы могут оснащаться последовательным интерфейсом передачи данных RS-232C или RS-422A.

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

Si

Проволочная пломба, ограничивающая доступ к переключателю режима регулировки, а также предотвращающая вскрытие корпуса взвешивающего модуля

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами (разрушаемыми наклейками), которые находятся на разъединяемых частях корпуса терминала (как показано на рисунке 2). С помощью проволочных пломб ограничивается доступ к переключателю, без изменения положения которого, невозможна регулировка весов, а так же вскрытие корпуса. Изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком ПО служит контрольная сумма, которая отображаются на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2

Таблица 4

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1.    Весы - 1 шт.

2.    Блок питания - 1 шт.

3.    Руководство по эксплуатации - 1 экз.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классам точности F1, F2, M1 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку весов и/или в виде оттиска на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2    ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».

3    Техническая документация изготовителя.
