Счетчики электрической энергии статические Милур 307, 66824-17

Счётчики электрической энергии статические Милур 307 предназначены для измерения и учёта электрической активной и реактивной энергии прямого и обратного направлений (в зависимости от модификации) в трех- и четырехпроводных сетях переменного тока с номинальным напряжением 3*57,7/100 В или 3*230/400 В частотой 50 Гц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	66824-17
Наименование СИ	Счетчики электрической энергии статические
Обозначение типа СИ	Милур 307
Изготовитель	АО "ПКК Миландр", г. Москва
Год регистрации	2017
Срок свидетельства	27.02.2022
МПИ (интервал между поверками)	16 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия счётчиков электрической энергии статических Милур 307 основан на учете информации, получаемой с импульсных выходов высокопроизводительного специализированного микроконтроллера - измерителя электрической энергии К19896ВЕ21. В качестве датчиков тока в счетчиках используются трансформаторы тока, включенные последовательно в цепь тока по каждой фазе. В качестве датчиков напряжения используются резистивные делители, включенные в параллельные цепи напряжения. Микроконтроллер реализует управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память. Управление узлами производится через аппаратнопрограммные интерфейсы, реализованные на портах ввода/вывода МК. Счётчики измеряют количество протекающей через него электрической энергии путём перемножения измеренных им мгновенных значений напряжения и тока с последующим накоплением результата.

Счётчики имеют встроенные часы реального времени и предназначены для организации многотарифного дифференцированного учета по времени суток. Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора, который определяет номер текущего тарифа по указанным ему в тарифном расписании временным зонам в пределах суток. Максимальное число тарифов восемь, число тарифных зон -шестнадцать.

В качестве дисплея счётного механизма в счетчиках используется жидкокристаллический индикатор (ЖКИ), отображающий режим работы и значение параметров. Для счетчика наружной установки ЖКИ находится в отдельном блоке индикации, представляющем собой переносной пульт управления счетчиком.

Счётный механизм индицирует показания непосредственно в киловатт-часах (кВт-ч) при измерении активной энергии и в киловар-часах (квар-ч) при измерении реактивной энергии прямого и обратного (в зависимости от модификации) направлений. Величина накопленной электроэнергии индицируется в виде восьмиразрядных чисел, где три или два младших разряда, отделенных запятой, отображают тысячные или сотые доли кВт ч (квар-ч) для счетчиков трансформаторного или непосредственного включения по току соответственно.

На ЖКИ отображаются:

- значения накопленной нарастающим итогом активной и реактивной энергии прямого и обратного направлений по каждому (до 8-ми) тарифу с указанием номера тарифа;

- суммарное (по всем тарифам) значение накопленной нарастающим итогом потребленной активной и реактивной энергии прямого и обратного направлений;

- текущие активная, реактивная и полная мощность по каждой фазе и суммарное значение (справочное значение);

- напряжение и ток по каждой фазе (справочное значение);

- частота сети (справочное значение);

- коэффициент мощности пофазно и суммарное значение (справочное значение);

- фазовый сдвиг между током и напряжением по каждой фазе (справочное значение);

- фазовый сдвиг между фазными напряжениями (справочное значение);

- отсутствие фазного напряжения (мигающий символ фазы А, В или С);

- символ открытого ключа (при неустановленной крышке клеммной колодки);

- напряжение батареи резервного питания (справочное значение);

- текущие время и дата

- сетевой адрес счетчика;

- версия программного обеспечения;

- цифровой идентификатор программного обеспечения;

- дата и время последнего обращения по дополнительному интерфейсу.

Счетчики обеспечивают регистрацию и хранение в энергонезависимой памяти следующей информации:

- значения учтенной активной и реактивной энергии прямого и обратного направлений, накопленной нарастающим итогом с момента изготовления суммарно и по каждому (до 8-ми) тарифу;

- значения учтенной активной и реактивной энергии прямого и обратного направлений по тарифам за каждый месяц года;

- значения учтенной за сутки активной и реактивной энергии прямого и обратного направлений по тарифам за последние 123 суток;

- значения учтенной активной и реактивной энергии прямого и обратного направлений, а также максимальной активной и реактивной мощности получасовых срезов мощности за последние 123 суток;

- мгновенные значения активной, реактивной и полной мощности нагрузки пофазно и суммарное значение (справочное значение);

- мгновенные значения действующих напряжения и тока по каждой фазе (справочное значение);

- калибровочный коэффициент часов;

- напряжение встроенной батареи резервного питания (справочное значение);

- годового тарифного расписания и исключительных (праздничных) дней;

- модификации и серийного (заводского) номера счетчика;

- серийного номера узла печатного;

- номера версии (идентификационного номера) программного обеспечения;

- цифрового идентификатора (контрольная сумма) программного обеспечения;

- времени и даты открытия клеммных крышек;

- времени включения/отключения питания;

- времени и даты начала и окончания воздействия магнитным полем.

Счетчики имеют возможность считывания и перепрограммирования через интерфейсы связи следующих параметров:

- даты и времени;

- расписания исключительных дней (праздничных);

- годового тарифного расписания;

- порогового значения средней мощности для управления нагрузкой;

- режимов работы импульсных выходов счетчика:

- поверка/телеметрия - для поверки счетчика или для контроля энергопотребления;

- направление учитываемой энергии (для двунаправленных счетчиков);

- включение, отключение, автоматическое управление нагрузкой;

- чтения калибровочного коэффициента часов - для проверки точности хода часов;

- режима индикации и периода индикации в диапазоне от 5 до 255 с;

- паролей первого и второго уровней доступа, сетевого адреса;

- разрешение/запрет автоматического перехода с "летнего" времени на "зимнее" и с "зимнего" на "летнее".

В процессе эксплуатации счетчики обеспечивают:

- ведение журнала событий с указанием даты и времени включения/отключения питания, вскрытия крышки клеммной колодки и интерфейсной крышки, коррекции часов и тарифного расписания;

- ведение массива профиля мощности нагрузки с программируемым временем интегрирования;

- управление нагрузкой посредством формирования сигнала управления на конфигурируемом испытательном выходе или посредством встроенного реле.

Все значения измеренных параметров хранятся в энергонезависимой памяти счётчиков.

Счётчики могут эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электрической энергии.

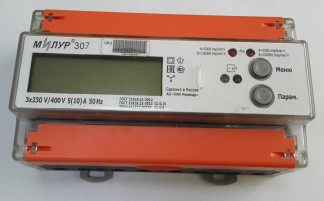

Счётчики электрической энергии статические Милур 307 состоят из следующих узлов:

- корпуса;

- клеммных колодок (силовая - для подключения сети, слаботочная - для подключения внешнего источника питания, импульсных выходов, интерфейса RS-485);

- клеммной и интерфейсной крышек;

- крышки корпуса;

- дополнительных интерфейсных модулей.

Счётчики в корпусах SPLIT для наружной установки имеют модульную конструкцию и состоят из блока счётчика, который устанавливается на ближайшей к потребителю опоре линии электропередачи или непосредственно на внешнюю стену помещения, и блока индикации переносной конструкции, связь которого с блоком счетчика осуществляется по радиоканалу.

Степень защиты счетчиков от проникновения пыли и воды IP51 (для счетчиков, устанавливаемых внутри помещений) или IP54 (для счетчиков наружной установки) в соответствии с ГОСТ 14254. Счетчики с уменьшенными клеммными крышками требуют дополнительной защиты от прямого попадания воды.

Счетчики имеют несколько модификаций, отличающихся:

- конструкцией корпуса;

- вариантом подключения к сети (непосредственного подключения или включаемых через трансформатор);

- базовым (номинальным) максимальным током;

- направлением учитываемой энергии;

- классом точности;

- постоянной счетчика;

- наличием и типом интерфейса связи;

- наличием или отсутствием встроенного реле отключения нагрузки.

Варианты модификаций счетчиков приведены в таблицах 1, 2, 3.

Таблица 1 - Модификации счетчиков в корпусе 9мТН35

Условное обозначение счетчика	Класс точности (активная/ реактивная энергия)	Интерфейс связи	Вариант исполнения ТСКЯ.411152. ххх-хх.ххх
Ином - 3^57,7/100 В, 1ном(1макс) - 5(10) А (включаемые через трансформатор тока и трансформатор напряжения)
Стандартные крышки, ЖКИ без подсветки
Милур 307.111	0,2S/0,5	оптопорт	007-01.001
Милур 307.11F1		оптопорт, RF868	007-01.002
Милур 307.11R1		оптопорт, RS-485	007-01.004
Милур 307.11Z1		оптопорт, ZigBee	007-01.005

Условное обозначение счетчика	Класс точности (активная/ реактивная энергия)	Интерфейс связи	Вариант исполнения ТСКЯ.411152. ххх-хх.ххх
Милур 307.211	0,5S/1	оптопорт	007-01.007
Милур 307.21F1		оптопорт, RF868	007-01.008
Милур 307.21R1		оптопорт, RS-485	007-01.010
Милур 307.21Z1		оптопорт, ZigBee	007-01.011
Уменьшенные крышки, ЖКИ без подсветки
Милур 307.111L	0,2S/0,5	оптопорт	007-01.013
Милур 307.11F1L		оптопорт, RF868	007-01.014
Милур 307.11R1L		оптопорт, RS-485	007-01.016
Милур 307.11Z1L		оптопорт, ZigBee	007-01.017
Милур 307.211L	0,5S/1	оптопорт	007-01.019
Милур 307.21F1L		оптопорт, RF868	007-01.020
Милур 307.21R1L		оптопорт, RS-485	007-01.022
Милур 307.21Z1L		оптопорт, ZigBee	007-01.023
Стандартные крышки, ЖКИ с подсветкой
Милур 307.111i	0,2S/0,5	оптопорт	007-01.025
Милур 307.11F1i		оптопорт, RF868	007-01.026
Милур 307.11R1i		оптопорт, RS-485	007-01.028
Милур 307.11Z1i		оптопорт, ZigBee	007-01.029
Милур 307.211i	0,5S/1	оптопорт	007-01.031
Милур 307.21F1i		оптопорт, RF868	007-01.032
Милур 307.21R1i		оптопорт, RS-485	007-01.034
Милур 307.21Z1i		оптопорт, ZigBee	007-01.035
У меньшенные крышки, ЖКИ с подсветкой
Милур 307.111Li	0,2S/0,5	оптопорт	007-01.037
Милур 307.11F1Li		оптопорт, RF868	007-01.038
Милур 307.11R1Li		оптопорт, RS-485	007-01.040
Милур 307.11Z1Li		оптопорт, ZigBee	007-01.041
Милур 307.211Li	0,5S/1	оптопорт	007-01.043
Милур 307.21F1Li		оптопорт, RF868	007-01.044
Милур 307.21R1Li		оптопорт, RS-485	007-01.046
Милур 307.21Z1Li		оптопорт, ZigBee	007-01.047
Ином - 3*230/400 В, 1ном(1макс) - 5(10) А (включаемые через трансформатор тока)
Стандартные крышки, ЖКИ без подсветки
Милур 307.121	0,2S/0,5	оптопорт	007-01.049
Милур 307.12F1		оптопорт, RF868	007-01.050
Милур 307.12Р1		оптопорт, PLC	007-01.051
Милур 307.12R1		оптопорт, RS-485	007-01.052
Милур 307.12Z1		оптопорт, ZigBee	007-01.053
Милур 307.221	0,5S/1	оптопорт	007-01.055
Милур 307.22F1		оптопорт, RF868	007-01.056
Милур 307.22Р1		оптопорт, PLC	007-01.057
Милур 307.22R1		оптопорт, RS-485	007-01.058
Милур 307.22Z1		оптопорт, ZigBee	007-01.059

Условное обозначение счетчика	Класс точности (активная/ реактивная энергия)	Интерфейс связи	Вариант исполнения ТСКЯ.411152. ххх-хх.ххх
Уменьшенные крышки, ЖКИ без подсветки
Милур 307.121L	0,2S/0,5	оптопорт	007-01.061
Милур 307.12F1L		оптопорт, RF868	007-01.062
Милур 307.12P1L		оптопорт, PLC	007-01.063
Милур 307.12R1L		оптопорт, RS-485	007-01.064
Милур 307.12Z1L	0,5S/1	оптопорт, ZigBee	007-01.065
Милур 307.221L		оптопорт	007-01.067
Милур 307.22F1L		оптопорт, RF868	007-01.068
Милур 307.22P1L		оптопорт, PLC	007-01.069
Милур 307.22R1L		оптопорт, RS-485	007-01.070
Милур 307.22Z1L		оптопорт, ZigBee	007-01.071
Стандартные крышки, ЖКИ с подсветкой
Милур 307.121i	0,2S/0,5	оптопорт	007-01.073
Милур 307.12F1i		оптопорт, RF868	007-01.074
Милур 307.12Р1		оптопорт, PLC	007-01.075
Милур 307.12R1i		оптопорт, RS-485	007-01.076
Милур 307.12Z1i		оптопорт, ZigBee	007-01.077
Милур 307.221i	0,5S/1	оптопорт	007-01.079
Милур 307.22F1i		оптопорт, RF868	007-01.080
Милур 307.22Р1i		оптопорт, PLC	007-01.081
Милур 307.22R1i		оптопорт, RS-485	007-01.082
Милур 307.22Z1i		оптопорт, ZigBee	007-01.083
У меньшенные крышки, ЖКИ с подсветкой
Милур 307.121Li	0,2S/0,5	оптопорт	007-01.085
Милур 307.12F1Li		оптопорт, RF868	007-01.086
Милур 307.12Р1Li		оптопорт, PLC	007-01.087
Милур 307.12R1Li		оптопорт, RS-485	007-01.088
Милур 307.12Z1Li		оптопорт, ZigBee	007-01.089
Милур 307.221Li	0,5S/1	оптопорт	007-01.091
Милур 307.22F1Li		оптопорт, RF868	007-01.092
Милур 307.22Р1Li		оптопорт, PLC	007-01.093
Милур 307.22R1Li		оптопорт, RS-485	007-01.094
Милур 307.22Z1Li		оптопорт, ZigBee	007-01.095
Uном - 3x230/400 В, Iб(Iмакс) - 5(100) А (непосредственное включение)
Стандартные крышки, ЖКИ без подсветки
Милур 307.421	1/2	оптопорт	007-01.097
Милур 307.42F1		оптопорт, RF868	007-01.098
Милур 307.42Р1		оптопорт, PLC	007-01.099
Милур 307.42R1		оптопорт, RS-485	007-01.100
Милур 307.42Z1		оптопорт, ZigBee	007-01.101

Условное обозначение счетчика	Класс точности (активная/ реактивная энергия)	Интерфейс связи	Вариант исполнения ТСКЯ.411152. ххх-хх.ххх
Уменьшенные крышки, ЖКИ без подсветки
Милур 307.421L	1/2	оптопорт	007-01.103
Милур 307.42F1L		оптопорт, RF868	007-01.104
Милур 307.42P1L		оптопорт, PLC	007-01.105
Милур 307.42RL	1/2	оптопорт, RS-485	007-01.106
Милур 307.42Z1L	1/2	оптопорт, ZigBee	007-01.107
Стандартные крышки, ЖКИ с подсветкой
Милур 307.421i	1/2	оптопорт	007-01.109
Милур 307.42F1i		оптопорт, RF868	007-01.110
Милур 307.42P1i		оптопорт, PLC	007-01.111
Милур 307.42R1i		оптопорт, RS-485	007-01.112
Милур 307.42Z1i		оптопорт, ZigBee	007-01.113
У меньшенные крышки, ЖКИ с подсветкой
Милур 307.421Li	1/2	оптопорт	007-01.115
Милур 307.42F1Li		оптопорт, RF868	007-01.116
Милур 307.42P1Li		оптопорт, PLC	007-01.117
Милур 307.42R1Li		оптопорт, RS-485	007-01.118
Милур 307.42Z1Li		оптопорт, ZigBee	007-01.119

Таблица 2 - Модификации счетчиков в корпусе 10м

Условное обозначение счетчика	Управ ление нагруз кой	Класс точности (активная/ реактивная энергия)	Двуна прав ленный учет	Интерфейс связи	Вариант исполнения ТСКЯ.411152. ххх-хх.ххх
Ином - 3^57,7/100 В, 1ном(1макс) - 5(10) А (включаемые через трансформатор тока и трансформатор напряжения)
ЖКИ без подсветки
Милур 307.11R2		0,2S/0,5		оптопорт, RS-485	007-02.001
Милур 307.11RG2				оптопорт, RS-485, GSM	007-02.002
Милур 307.11RF2				оптопорт, RS-485, RF868	007-02.003
Милур 307.11RR2				оптопорт, RS-485, RS-485	007-02.005
Милур 307.11RZ2				оптопорт, RS-485, ZigBee	007-02.006
Милур 307.11R2W		0,2S/0,5	есть	оптопорт, RS-485	007-02.008
Милур 307.11RG2W				оптопорт, RS-485, GSM	007-02.009
Милур 307.11RF2W				оптопорт, RS-485, RF868	007-02.010
Милур 307.11RR2W				оптопорт, RS-485, RS-485	007-02.012
Милур 307.11RZ2W				оптопорт, RS-485, ZigBee	007-02.013
Милур 307.21R2		0,5S/1		оптопорт, RS-485	007-02.015
Милур 307.21RG2				оптопорт, RS-485, GSM	007-02.016
Милур 307.21RF2				оптопорт, RS-485, RF868	007-02.017
Милур 307.21RR2				оптопорт, RS-485, RS-485	007-02.019
Милур 307.21RZ2				оптопорт, RS-485, ZigBee	007-02.020
Милур 307.21R2W		0,5S/1	есть	оптопорт, RS-485	007-02.022
Милур 307.21RG2W				оптопорт, RS-485, GSM	007-02.023
Милур 307.21RF2W				оптопорт, RS-485, RF868	007-02.024
Милур 307.21RR2W				оптопорт, RS-485, RS-485	007-02.026
Милур 307.21RZ2W				оптопорт, RS-485, ZigBee	007-02.027

Условное обозначение счетчика	Управ ление нагруз кой	Класс точности (активная/ реактивная энергия)	Двуна прав ленный учет	Интерфейс связи	Вариант исполнения ТСКЯ.411152. ххх-хх.ххх
ЖКИ с подсветкой
Милур 307.11R2i		0,2S/0,5		оптопорт, RS-485	007-02.029
Милур 307.11RG2i				оптопорт, RS-485, GSM	007-02.030
Милур 307.11RF2i				оптопорт, RS-485, RF868	007-02.031
Милур 307.11RR2i				оптопорт, RS-485, RS-485	007-02.033
Милур 307.11RZ2i				оптопорт, RS-485, ZigBee	007-02.034
Милур 307.11R2Wi		0,2S/0,5	есть	оптопорт, RS-485	007-02.036
Милур 307.11 RG2Wi				оптопорт, RS-485, GSM	007-02.037
Милур 307.11RF2Wi				оптопорт, RS-485, RF868	007-02.038
Милур 307.11RR2Wi				оптопорт, RS-485, RS-485	007-02.040
Милур 307.11RZ2Wi				оптопорт, RS-485, ZigBee	007-02.041
Милур 307.21R2i		0,5S/1		оптопорт, RS-485	007-02.043
Милур 307.21RG2i				оптопорт, RS-485, GSM	007-02.044
Милур 307.21RF2i				оптопорт, RS-485, RF868	007-02.045
Милур 307.21RR2i				оптопорт, RS-485, RS-485	007-02.047
Милур 307.21RZ2i				оптопорт, RS-485, ZigBee	007-02.048
Милур 307.21R2Wi		0,5S/1	есть	оптопорт, RS-485	007-02.050
Милур 307.21RG2Wi				оптопорт, RS-485, GSM	007-02.051
Милур 307.21RF2Wi				оптопорт, RS-485, RF868	007-02.052
Милур 307.21RR2Wi				оптопорт, RS-485, RS-485	007-02.054
Милур 307.21RZ2Wi				оптопорт, RS-485, ZigBee	007-02.055
Ином - 3*230/400 (включаемые чер			В, 1ном(1макс) - 5(10) А гз трансформатор тока)
ЖКИ без подсветки
Милур 307.12R2		0,2S/0,5		оптопорт, RS-485	007-02.057
Милур 307.12RG2				оптопорт, RS-485, GSM	007-02.058
Милур 307.12RF2				оптопорт, RS-485, RF868	007-02.059
Милур 307.12RP2				оптопорт, RS-485, PLC	007-02.060
Милур 307.12RR2				оптопорт, RS-485, RS-485	007-02.061
Милур 307.12RZ2				оптопорт, RS-485, ZigBee	007-02.062
Милур 307.12RPF2				оптопорт, RS-485, PLC.G3/RF868	007-02.063
Милур 307.12R2W		0,2S/0,5	есть	оптопорт, RS-485	007-02.064
Милур 307.12RG2W				оптопорт, RS-485, GSM	007-02.065
Милур 307.12RF2W				оптопорт, RS-485, RF868	007-02.066
Милур 307.12RP2W				оптопорт, RS-485, PLC	007-02.067
Милур 307.12RR2W				оптопорт, RS-485, RS-485	007-02.068
Милур 307.12RZ2W				оптопорт, RS-485, ZigBee	007-02.069
Милур 307.12RPF2W				оптопорт, RS-485, PLC.G3/RF868	007-02.070
Милур 307.22R2		0,5S/1		оптопорт, RS-485	007-02.071
Милур 307.22RG2				оптопорт, RS-485, GSM	007-02.072
Милур 307.22RF2				оптопорт, RS-485, RF868	007-02.073
Милур 307.22RP2				оптопорт, RS-485, PLC	007-02.074
Милур 307.22RR2				оптопорт, RS-485, RS-485	007-02.075

Условное обозначение счетчика	Управ ление нагруз кой	Класс точности (активная/ реактивная энергия)	Двуна прав ленный учет	Интерфейс связи	Вариант исполнения ТСКЯ.411152. ххх-хх.ххх
Милур 307.22R2		0,5S/1		оптопорт, RS-485, ZigBee	007-02.076
Милур 307.22RPF2		0,5S/1		оптопорт, RS-485, PLC.G3/RF868	007-02.077
Милур 307.22R2W		0,5S/1	есть	оптопорт, RS-485	007-02.078
Милур 307.22RG2W				оптопорт, RS-485, GSM	007-02.079
Милур 307.22RF2W				оптопорт, RS-485, RF868	007-02.080
Милур 307.22RP2W				оптопорт, RS-485, PLC	007-02.081
Милур 307.22RR2W				оптопорт, RS-485, RS-485	007-02.082
Милур 307.22RZ2W				оптопорт, RS-485, ZigBee	007-02.083
Милур 307.22RPF2W				оптопорт, RS-485, PLC.G3/RF868	007-02.084
ЖКИ с подсветкой
Милур 307.12R2i		0,2S/0,5		оптопорт, RS-485	007-02.085
Милур 307.12RG2i				оптопорт, RS-485, GSM	007-02.086
Милур 307.12RF2i				оптопорт, RS-485, RF868	007-02.087
Милур 307.12RP2i				оптопорт, RS-485, PLC	007-02.088
Милур 307.12RR2i				оптопорт, RS-485, RS-485	007-02.089
Милур 307.12RZ2i				оптопорт, RS-485, ZigBee	007-02.090
Милур 307.12RPF2i				оптопорт, RS-485, PLC.G3/RF868	007-02.091
Милур 307.12R2Wi		0,2S/0,5	есть	оптопорт, RS-485	007-02.092
Милур 307.12RG2Wi				оптопорт, RS-485, GSM	007-02.093
Милур 307.12RF2Wi				оптопорт, RS-485, RF868	007-02.094
Милур 307.12RP2Wi				оптопорт, RS-485, PLC	007-02.095
Милур 307.12RR2Wi				оптопорт, RS-485, RS-485	007-02.096
Милур 307.12RZ2Wi				оптопорт, RS-485, ZigBee	007-02.097
Милур 307.12RPF2Wi				оптопорт, RS-485, PLC.G3/RF868	007-02.098
Милур 307.22R2i		0,5S/1		оптопорт, RS-485	007-02.099
Милур 307.22RG2i				оптопорт, RS-485, GSM	007-02.100
Милур 307.22RF2i				оптопорт, RS-485, RF868	007-02.101
Милур 307.22RP2i				оптопорт, RS-485, PLC	007-02.102
Милур 307.22RR2i				оптопорт, RS-485, RS-485	007-02.103
Милур 307.22RZ2i				оптопорт, RS-485, ZigBee	007-02.104
Милур 307.22RPF2i				оптопорт, RS-485, PLC.G3/RF868	007-02.105
Милур 307.22R2Wi		0,5S/1	есть	оптопорт, RS-485	007-02.106
Милур 307.22RG2Wi				оптопорт, RS-485, GSM	007-02.107
Милур 307.22RF2Wi				оптопорт, RS-485, RF868	007-02.108
Милур 307.22RP2Wi				оптопорт, RS-485, PLC	007-02.109
Милур 307.22RR2Wi				оптопорт, RS-485, RS-485	007-02.110
Милур 307.22RZ2Wi				оптопорт, RS-485, ZigBee	007-02.111
Милур 307.22RPF2Wi				оптопорт, RS-485, PLC.G3/RF868	007-02.112

Условное обозначение счетчика	Управ ление нагруз кой	Класс точности (активная/ реактивная энергия)	Двуна прав ленный учет	Интерфейс связи	Вариант исполнения ТСКЯ.411152. ххх-хх.ххх
Ином - 3x230/400 В, 1б(1макс) - 5(80) А (непосредственное включение)
ЖКИ без подсветки
Милур 307.32R2D	есть	1/2		оптопорт, RS-485	007-02.113
Милур 307.32RG2D				оптопорт, RS-485, GSM	007-02.114
Милур 307.32RF2D				оптопорт, RS-485, RF868	007-02.115
Милур 307.32RP2D				оптопорт, RS-485, PLC	007-02.116
Милур 307.32RR2D				оптопорт, RS-485, RS-485	007-02.117
Милур 307.32RZ2D				оптопорт, RS-485, ZigBee	007-02.118
Милур 307.32RPF2D				оптопорт, RS-485, PLC.G3/RF868	007-02.119
Милур 307.32R2	нет	1/2		оптопорт, RS-485	007-02.120
Милур 307.32RG2				оптопорт, RS-485, GSM	007-02.121
Милур 307.32RF2				оптопорт, RS-485, RF868	007-02.122
Милур 307.32RP2				оптопорт, RS-485, PLC	007-02.123
Милур 307.32RR2				оптопорт, RS-485, RS-485	007-02.124
Милур 307.32RZ2				оптопорт, RS-485, ZigBee	007-02.125
Милур 307.32RPF2				оптопорт, RS-485, PLC.G3/RF868	007-02.126
ЖКИ с подсветкой
Милур 307.32R2Di	есть	1/2		оптопорт, RS-485	007-02.127
Милур 307.32RG2Di				оптопорт, RS-485, GSM	007-02.128
Милур 307.32RF2Di				оптопорт, RS-485, RF868	007-02.129
Милур 307.32RP2 Di				оптопорт, RS-485, PLC	007-02.130
Милур 307.32RR2Di				оптопорт, RS-485, RS-485	007-02.131
Милур 307.32RZ2Di				оптопорт, RS-485, ZigBee	007-02.132
Милур 307.32RPF2Di				оптопорт, RS-485, PLC.G3/RF868	007-02.133
Милур 307.32R2i	нет	1/2		оптопорт, RS-485	007-02.134
Милур 307.32RG2i				оптопорт, RS-485, GSM	007-02.135
Милур 307.32RF2i				оптопорт, RS-485, RF868	007-02.136
Милур 307.32RP2i				оптопорт, RS-485, PLC	007-02.137
Милур 307.32RR2i				оптопорт, RS-485, RS-485	007-02.138
Милур 307.32RZ2i				оптопорт, RS-485, ZigBee	007-02.139
Милур 307.32RPF2i				оптопорт, RS-485, PLC.G3/RF868	007-02.140

Условное обозначение счетчика	Управление нагрузкой	Класс точности (активная/ реактивная энергия)	Интерфейс связи	Вариант исполнения ТСКЯ.411152. ххх-хх.ххх
Ином - 3*230/400 (непосредстве			В, 1б(1макс) - 5(80) А нное включение)
Милур 307.323D	есть	1/2	оптопорт	007-03.001
Милур 307.32F3D			оптопорт, RF868	007-03.002
Милур 307.32P3D			оптопорт, PLC	007-03.003
Милур 307.32PF3D			оптопорт, PLC.G3/RF868	007-03.004
Ином - 3*230/400 В, 1б(1макс) - 5(100) А (непосредственное включение)
Милур 307.423		1/2	оптопорт	007-03.005
Милур 307.42F3			оптопорт, RF868	007-03.006
Милур 307.42Р3			оптопорт, PLC	007-03.007
Милур 307.42PF3			оптопорт, PLC.G3/RF868	007-03.008

Общий вид счётчиков представлен на рисунках 1, 2, 3.

Схема пломбировки от несанкционированного доступа и место нанесения знака поверки приведены на рисунках 4, 5, 6 и 7.

Знак поверки наносится давлением на навесную пломбу или специальную мастику.

Пломба с оттиском ОТЕС , ,

v--Место н ан ес ения зн ака п ов ерки

Кроме механического пломбирования в счетчиках предусмотрено электронное пломбирование интерфейсной крышки и крышки клеммной колодки Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий, без возможности инициализации журналов.

Программное обеспечение

Встроенное программное обеспечение (ПО) счетчиков состоит из двух частей: метрологически значимой и сервисной. Встроенное программное обеспечение производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.

Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки. Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Метрологически значимая часть ПО и калибровочные коэффициенты защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен двумя уровнями доступа с устанавливаемыми паролями.

Внешнее программное обеспечение «Конфигуратор счетчика Милур» устанавливается на персональный компьютер и предназначено для настройки работы счетчиков через интерфейсы связи.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р50.2.077-2014.

Идентификационные данные метрологически значимой части программного обеспечения счетчиков приведены в таблице 4:

Таблица 4 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Milur 307. hex
Номер версии (идентификационный номер) ПО	не ниже 1.0
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	0х63А2
Алгоритм вычисления цифрового идентификатора ПО	CRC 16

Технические характеристики

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Класс точности при измерении активной энергии по ГОСТ 31819.21-2012	1
ГОСТ 31819.22-2012	0,5S или 0,2S
Класс точности при измерении реактивной энергии по ГОСТ 31819.23-2012	2 или 1
ТСКЯ.4411152.307 ТУ	0,5
Номинальное напряжение, В	3x230/400 или 3x57,7/100
Установленный рабочий диапазон напряжения	от 0,9 до 1,1 Ином
Расширенный рабочий диапазон напряжения	от 0,8 до 1,15 Ином
Предельный рабочий диапазон напряжения	от 0 до 1,15 Ином
Базовый/максимальный ток, А	5/80 или 5/100
Номинальный/максимальный ток, А	5/10
Номинальная частота сети, Гц	50
Стартовый ток (чувствительность), А, не более: по активной энергии: класс точности 1	0,02
класс точности 0,2S и 0,5S	0,005
по реактивной энергии: класс точности 2	0,025
класс точности 1 и 0,5	0,01
Постоянная счетчика в основном режиме (А)/в режиме поверки (В), имп./кВт-ч (имп./квар-ч): - счетчики непосредственного включения	500/10000
- счетчики трансформаторного включения	5000/100000

Наименование характеристики	Значение
Точность хода встроенных часов, с/сут: - в нормальных условиях	±0,5
- при отсутствии внешнего питания	±5,0
Изменение точности хода часов в диапазоне температур, с/°С/сут: - от -10 до +15 °С и от +25 до +45 °С	±0,15
- от -40 до -10 °С (от -50 до -10 °С для счетчиков наружной установки) и от +45 до +70 °С	±0,5
Количество тарифов	до 8

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Полная (активная) мощность, потребляемая цепью напряжения, В-А (Вт), не более	7(2,8)
Полная мощность, потребляемая цепью тока, В А, не более	0,5
Габаритные размеры (ширинавысотадлина), мм, не более: в корпусе 9мТН35: - со стандартными клеммными крышками - с уменьшенными клеммными крышками в корпусе 10м: в корпусе SPLIT: - измерительный блок - блок индикации	15712764 1579064 162192105 223195103 1488925
Масса, кг, не более: - счетчиков - блока индикации»	1,4 0,2
Установленный рабочий диапазон температур, °С: - для счетчиков, устанавливаемых внутри помещений - для счетчиков наружной установки	от -40 до +70 от -50 до +70
Диапазон температур хранения и транспортировки, °С	от -50 до +70
Средний срок службы счетчика, лет	30
Средняя наработка счетчика на отказ, ч	220000
Срок сохранения информации при отключении питания, лет	10

Знак утверждения типа

наносится на панель счетчика методом офсетной печати или другим способом, не ухудшающим качества. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

Таблица 7 - Комплектность счетчиков

Наименование	Обозначение	Количество
Счетчик электрической энергии статический Милур 307	ТСКЯ.411152.007-хх.ххх*	1 шт.
Блок индикации «Милур Т»	ТСКЯ.464512.001**	1 шт.
ПО «Конфигуратор счетчика Милур» на СD-диске	ТСКЯ.00001-01***	1 шт.
Руководство по эксплуатации	ТСКЯ.411152.007РЭ	1 экз.

Наименование	Обозначение	Количество
Формуляр	ТСКЯ.411152.007ФО	1 экз.
Методика поверки	ТСКЯ.411152.007РЭ1***	1 экз.
* Обозначение модификации в соответствии с таблицами 1, 2, 3. Поставляется в комплекте со счетчиками наружной установки * Поставляется по отдельному заказу организациям, производящим		поверку и
эксплуатацию счётчиков

Поверка

осуществляется документу ТСКЯ.411152.007РЭ1 «Счётчик электрической энергии статический Милур 307. Руководство по эксплуатации. Приложение В. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 12 декабря 2016 г.

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ 8.551-2013, установка автоматическая трехфазная для поверки счетчиков электрической энергии НЕВА-Тест 3303 Л, регистрационный номер в Федеральном информационном фонде № 47431-11 (номинальное напряжение 3x57,7/100 В или 3x230/400 В, основной рабочий диапазон токов (0,01-100) А, погрешность измерения: активной энергии ±0,05 %, реактивной энергии ±0,1 %).

Частотомер электронно-счетный Ч3-64, регистрационный номер в Федеральном информационном фонде № 9135-83 (относительная погрешность по частоте 1,5 10-7).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится давлением на специальную мастику или навесную пломбу, которая расположена на месте крепления кожуха к основанию счетчика.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности

1 и 2.

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S.

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии.

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

ТСКЯ.411152.007ТУ Счётчик электрической энергии статический Милур 307. Технические условия.
