Государственный реестр средств измерений

Антенны рамочные измерительные НРА-02, 66825-17

66825-17
Антенны рамочные измерительные НРА-02 (далее - антенны) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) - для измерений напряженности магнитного поля.
Карточка СИ
Номер в госреестре 66825-17
Наименование СИ Антенны рамочные измерительные
Обозначение типа СИ НРА-02
Изготовитель ООО "НПП НИФРИТ", г.Москва
Год регистрации 2017
Срок свидетельства 27.02.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Антенны рамочные измерительные НРА-02 (далее - антенны) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) - для измерений напряженности магнитного поля.

Описание

Антенна представляет собой многовитковую рамку (экранированная рамка) конструктивно объединенную с дифференциальным усилителем. В ручке антенны расположены элементы питания, а также стабилизатор напряжения питания постоянного тока и выходной ВЧ соединитель.

Под действием электромагнитного поля на рамке антенны наводится ЭДС, пропорциональная напряженности магнитного поля. Сигнал с экранированной рамки через усилитель подается в коаксиальный тракт с волновым сопротивлением 50 Ом. К выходному ВЧ соединителю подключается кабель соединительный.

Усилитель согласовывает импеданс антенны с волновым сопротивлением выходного ВЧ соединителя и усиливает сигнал.

В комплект поставки антенны входит устройство зарядное.

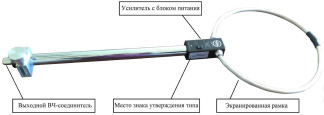

Внешний вид антенны с указанием места нанесения знака утверждения типа приведен на рисунке 1.

От несанкционированного доступа антенна защищена пломбированием. Схема пломбирования приведена на рисунке 2.

Антенны могут применяться для измерений уровней радиопомех при решении задач электромагнитной совместимости технических средств, а также измерений уровней электромагнитных полей при эколого-защитных мероприятиях.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочий частот, МГц

от 0,009 до 30

Диапазон изменения коэффициента калибровки антенны, дБ (м 1)

от 30 до 50

Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ

±2,0

Напряжение собственных шумов иш при полосе пропускания, равной А/

приведено в таблице 2

Максимальная величина измеряемой напряженности магнитного поля (при компрессии 1 дБ), мА-м 1

100

Таблица 2 - Напряжение собственных шумов

/, МГц

0,009

0,1

0,5

1

10

30

А/, кГц

0,2

9

Иш, дБ (1 мкВ)

20,0

5,0

10,0

10,0

0,0

0,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальное выходное сопротивление, Ом

50

Соединитель ВЧ выходной

тип III по ГОСТ 13317-89

Электрическое питание антенны от аккумуляторного элемента питания типоразмера АА напряжением 1,2 В и емкостью не менее 2300 А/ч, шт.

5

Параметры электрического питания зарядного устройства:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

230±23

50±0,5

Время установления рабочего режима, мин, не более

5

Время непрерывной работы при полностью

заряженных аккумуляторных элементах питания, ч, не менее

10

Масса антенны, кг, не боле

0,8

Диаметр экранированной рамки, мм, не более

270

Наименование характеристики

Значение

Г абаритные размеры антенны, мм, не более

- длина

730

- ширина

270

- высота

75

Рабочие условия применения

о/~'

- температура окружающего воздуха, С

от +15 до +25

- относительная влажность воздуха при +25 оС, %, не более

9

- атмосферное давление, кПа (мм рт. ст.)

от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

наносится рядом с шильдиком на корпусе антенны в виде этикетки, выполненной типографским способом, и на титульный лист документа «Антенна рамочная измерительная НРА-02. Формуляр. ПНРМ.464653.105 ФО» типографским способом.

Комплектность

Комплектность поставки антенн приведена в таблице 3.

Таблица 3 - Комплект поставки

Наименование

Обозначение

Количество

Антенна рамочная измерительная НРА-02

ПНРМ.464653.105

1

Кабель соединительный

ПНРМ.464653.105-04

1

Штатив*

-

1

Устройство зарядное Ansmann ACS 410M**

-

1

Руководство по эксплуатации

ПНРМ.464653.105 РЭ

1

Формуляр

ПНРМ.464653.105 ФО

1

Методика поверки

ПНРМ.464653.105 МП

1

Футляр

ПНРМ.464653.105-06

1

Дополнительная внешняя аккумуляторная батарея с зарядным устройством*

ПНРМ.464653.105-07

1

* - поставляется по отдельному заказу

** - допускается поставка с другими типами устройства зарядного

Поверка

осуществляется по документу ПНРМ.464653.105 МП «Инструкция. Антенны рамочные измерительные НРА-02. Методика поверки.», утвержденному ФГУП «ВНИИФТРИ» 19 октября 2016 года.

Основные средства поверки:

-    государственный рабочий эталон единиц напряженности электрического и магнитного полей 2 разряда в диапазоне частот от 10 Гц до 300 МГц по ГОСТ Р 8.808-2012, диапазон воспроизведения напряженности магнитного поля от 0,8 до 8 мА-м 1, пределы допускаемой относительной погрешности воспроизведения магнитного поля ±6 %;

-    государственный рабочий эталон единиц напряженности магнитного поля 1 разряда в диапазоне частот от 5 Гц до 10 МГц по ГОСТ Р 8.808-2012, диапазон воспроизведения напряженности магнитного поля от 0,05 до 3000 А-м 1 в диапазоне частот от 5 до 60 Гц; от 0,05 до 300 А-м 1 в диапазоне частот от 60 до 2000 Гц; от 0,005 до 300 А-м 1 в диапазоне частот от 2 до 30 кГц; от 0,005 до 100 А-м 1 в диапазоне частот от 30 до 100 кГц; от 0,005 до 3 А-м 1 в диапазоне частот от 100 до 400 кГц; от 0,05 до 1 А-м 1 в диапазоне частот от 0,4 до 10 МГц; от 0,05 до 10 А-м 1 на частотах 0,5; 1; 5; 10 МГц, пределы допускаемой относительной погрешности воспроизведения НМП ±3%;

-    приемник измерительный ESPI3, регистрационный № 26743-09.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенны рамочных измерительных НРА-02 с требуемой точностью.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний.

ГОСТ Р 8.808-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,00005 до 1000 МГц.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
