Государственный реестр средств измерений

Антенны измерительные рупорные П6-С221Б, 66826-17

Антенны измерительные рупорные П6-С221Б (далее - антенны П6-С221Б) предназначены для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приемными устройствами (селективным микровольтметром, анализатором спектра) - для измерений плотности потока энергии электромагнитного поля, параметров антенных устройств, а в комплекте с генераторами - для возбуждения электромагнитного поля с заданной плотностью потока энергии.
Карточка СИ
Номер в госреестре 66826-17
Наименование СИ Антенны измерительные рупорные
Обозначение типа СИ П6-С221Б
Изготовитель АО "Марийский Машиностроительный завод" (ММЗ), г.Йошкар-Ола
Год регистрации 2017
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Антенны измерительные рупорные П6-С221Б (далее - антенны П6-С221Б) предназначены для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приемными устройствами (селективным микровольтметром, анализатором спектра) - для измерений плотности потока энергии электромагнитного поля, параметров антенных устройств, а в комплекте с генераторами - для возбуждения электромагнитного поля с заданной плотностью потока энергии.

Описание

Принцип действия антенн П6-С221Б состоит в преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

Антенны П6-С221Б состоят из пирамидального рупора прямоугольного сечения и коаксиально-волноводного перехода.

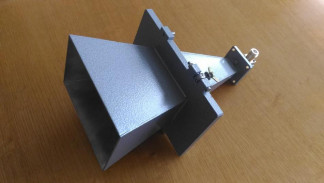

Внешний вид антенны П6-С221Б приведен на рисунке 1.

1 - пирамидальный рупор

2 - коаксиально-волноводный переход

Рисунок 1

Антенны П6-С221Б оснащаются треногой с азимутальным механизмом и механизмом ориентации (рисунок 2).

2    - механизм ориентации

3    - тренога с азимутальным механизмом

Рисунок 2

От несанкционированного доступа антенны П6-С221Б защищены пломбированием и лакокрасочным покрытием. Схема пломбирования приведена на рисунке 3.

1 - место пломбирования от несанкционированного доступа

Антенны П6-С221Б могут применяться для измерений уровней радиопомех при решении задач электромагнитной совместимости технических средств, измерений уровней электромагнитных полей при эколого-защитных мероприятиях, а также для измерений плотности потока электромагнитного поля при проведении поверки рупорных антенн с целью определения их параметров: коэффициента калибровки, коэффициента усиления, эффективной площади поверхности.

Программное обеспечение

отсутствует.

Таблица 1

Наименование характеристики

Значение

Диапазон частот, ГГц

9 до 11

Диапазон изменений коэффициента усиления, дБ, не менее

19,5

Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ

±0,5

КСВН, не более

1,5

Уровень сигнала ортогональной поляризации относительно сигнала основной поляризации, дБ, не более

-25

Основные технические характеристики приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Соединитель ВЧ

тип III, розетка по ГОСТ 13317-89

Габаритные размеры, мм, не более:

- длина

315

- ширина

186

- высота

140

Масса, кг, не более

3,0

Рабочие условия применения:

- температура окружающего воздуха, С

от +15 до +35

- атмосферное давление, кПа (мм рт. ст.)

от 70 до 106,7 (от 525 до 800)

- относительная влажность окружающего

воздуха, %, не более

80

Знак утверждения типа

наносится на титульный лист документа «Антенна измерительная рупорная П6-С221Б. Формуляр. ИУТС.464653.004 ФО» методом компьютерной графики и на корпус антенны П6-С221Б в виде этикетки, выполненной типографским способом.

Комплектность

Комплектность антенны П6-С221Б приведена в таблице 3.

Таблица - Комплектность антенны П6-С221Б

Наименование

Обозначение

Количество

Антенна измерительная рупорная П6-С221Б

ИУТС.464653.004

1

Кабель соединительный (длина 8 м)

КСА18 А-01-01 -8000

1

Тренога

ЮК4.136.001Сп

1

Механизм ориентации

ЮК4.024.008Сп

1

Формуляр

ИУТС.464653.004 ФО

1

Руководство по эксплуатации

ИУТС.464653.004 РЭ

1

Методика поверки

ИУТС.464653.004 МП

1

Упаковка

ИУТС.321536.016-96

1

Поверка

осуществляется по документу ИУТС.464653.004 МП «Инструкция. Антенны измерительные рупорные П6-С221Б. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25.09.2016 года.

Основные средства поверки:

- векторный анализатор электрических цепей ZVA 24, регистрационный № 37174-08. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн П6-С221Б с требуемой точностью.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к антеннам измерительным рупорным П6-С221Б

ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний

ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1 Общие требования и методы испытаний

ГОСТ 8.574-2000 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот 0,3 до 178,4 ГГц

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Зарегистрировано поверок 12
Поверителей 1
Актуальность данных 06.12.2024
