| Номер в госреестре | 66846-17 |
| Наименование СИ | ИПТН16 |
| Изготовитель | ООО Фирма "Информтест", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 01.03.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
ИПТН16 предназначены для воспроизведения силы и напряжения постоянного тока в составе магистрально-модульной аппаратуры стандартов VXI, LXI, AXIe.
Принцип действия ИПТН16 основан на воспроизведении программно заданных значений силы и напряжения постоянного тока путем цифро-аналогового преобразования, усилении (ослаблении) и согласовании выходного сигнала. ИПТН16 обеспечивает воспроизведение напряжения постоянного тока с защитой от перегрузки по току или силы постоянного тока с защитой от перенапряжения.
Конструктивно ИПТН16 выполнены в виде модулей стандарта VXI типоразмера С-1, занимающих один слот в базовом блоке (крейте), и представляют собой лицевую панель с прикрепленными к ней двумя печатными платами, заключенными в экранирующий кожух. На лицевых панелях размещены контактные разъемы для подключения сигнальных кабелей, а на печатной плате контактные разъемы стандарта VXI, обеспечивающие электропитание модулей и обмен данными. ИПТН16 имеют 16 независимых каналов воспроизведения силы и напряжения постоянного тока и применяются совместно с базовым блоком VXI и управляющим компьютером (контроллером) с установленным программным обеспечением.
По условиям применения ИПТН16 соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью воздуха от 30 до 90 % при температуре 25 °С без предъявления требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих химически активных сред.

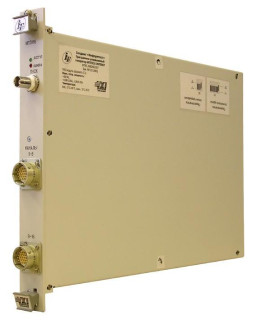

Общий вид ИПТН16 представлен на рисунке 1. Схема пломбировки ИПТН16 от несанкционированного доступа и место размещения знака утверждения типа представлены на рисунке 2. Пломбировка предусмотрена на винтах крепления боковых экранирующих панелей в виде разрывной наклейки.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
ИПТН16 работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации в ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций: uniptn16_math.dll.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | uniptn16 math.dll |
| Номер версии ПО (идентификационный код) | 1.0 |
| Цифровой идентификатор ПО | 8aCa7c07 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны воспроизведения напряжения постоянного тока, В | от -10 до -10-2 от +1-10-2 до +10 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока в диапазоне температур от +18 до +22°С , В | ±2 10-3 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока в диапазонах температур от +5 до +18 и от +22 до +40 °С, В | ±110-4-АТ |
| где АТ - отклонение температуры окружающей среды от значения +18 °С (для диапазона температур от +5 до +18 °С) или от значения +22 °С (в диапазоне температур от +22 до +40 °С), °С | |
| Диапазоны воспроизведения силы постоянного тока, мА | от -10 до -2-10-2 от +2-10-2 до +10 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока при сопротивлении нагрузки не более 1 кОм, мА | +2-10-2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжения питания, В | +5±0,25; +12±0,6; -12±0,6 |
| Сила тока потребления по цепи «+5 В», А: | |
| - пиковое значение | 4,5 |
| - динамическое значение | 2 |
| Сила тока потребления по цепям «+12 В» и «-12 В», А: | |
| - пиковое значение | 0,2 |
| - динамическое значение | 0,1 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры, мм, не более: | |
| - ширина | 30,2 |
| - высота | 262,2 |
| - длина | 368,5 |
| Масса, кг, не более | 2,5 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность воздуха при температуре 25 °С, % | не более 90 |
наносится на боковую панель модуля в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| ИПТН16 | ФТКС.468260.007 | 1 шт. |
| Комплект ПО модулей Информтест | ФТКС.85001-01 | 1 шт. |
| ИПТН16. Руководство по эксплуатации | ФТКС.468260.007РЭ | 1 экз. |
| Драйвер ИПТН16. Руководство системного программиста | ФТКС.76007-01 32 01 | 1 экз. |
| Управляющая панель инструмента ИПТН16. Руководство оператора | ФТКС.66007-01 34 01 | 1 экз. |
| Опись компакт-диска (CD) «Комплект ПО модулей Информтест» | ФТКС.85001-01 90 ОП1 | 1 экз. |
| ИПТН16. Паспорт | ФТКС.468260.007ПС | 1 экз. |
| Кабель БСШ19-6 | ФТКС.685621.003 | 1 шт. |
осуществляется по документу ФТКС.468260.007 РЭ «ИПТН16. Руководство по эксплуатации», раздел 5 «Поверка», утвержденному ООО «КИА» 26 декабря 2016 г.
Основные средства поверки:
- мультиметр 3458А (рег. № 25900-03);
- магазин электрического сопротивления Р4834, к.т. 0,02 (рег. № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель модуля в виде наклейки.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования
ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных модулей. Общие требования
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16-30 А ФТКС.468260.007ТУ ИПТН16. Технические условия
