Спектрофотометры PHOTON RT, 66862-17

Назначение

Спектрофотометры PHOTON RT (далее по тексту - спектрофотометры) предназначены для измерений и регистрации спектрального коэффициента направленного пропускания, отражения, оптической плотности плоских оптических деталей и покрытий на них в поляризованном и не поляризованном свете в области спектра от 185 до 5200 нм с выводом результатов измерений с помощью USB-порта и/или порта RS232 на компьютер.

Описание

Принцип действия спектрофотометров основан на измерении отношения двух световых потоков, проходящих через исследуемый образец и опорный канал.

Спектрофотометры разработаны на основе монохроматора по схеме Черни-Тернера.

Оптическая схема спектрофотометра состоит из источника излучения, фильтрового колеса, входной щели, монохроматора, выходной щели, узла встроенных поляризаторов и модулятора, разделяющего световой поток на два независимых канала - опорный и измерительный. В измерительном канале расположен предметный столик, который вместе с фотоприемниками измерительного канала может вращаться перпендикулярно оси луча для выполнения измерений пропускания и отражения под различными углами падающего излучения.

Спектрофотометры PHOTON RT в зависимости от спектрального диапазона измерений изготавливаются следующих исполнений: PHOTON RT, исполнение 1, 2, 3, 4, 5 и 6.

По эксплуатационной законченности спектрофотометры относятся к изделиям третьего порядка по ГОСТ Р 52931-2008.

По устойчивости и прочности к воздействию атмосферного давления спектрофотометры соответствуют группе исполнения Р1 по ГОСТ Р 52931-2008.

По способу защиты от поражения электрическим током спектрофотометры относятся к классу защиты 1 по ГОСТ 12.2.091-2012.

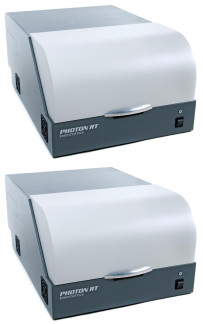

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

sas®"""

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее по тексту - ПО), входящее в состав спектрофотометров, предназначено для управления спектрофотометром, настройками режимов измерения, управления приводами, а также для обеспечения функционирования интерфейса и обработки информации, полученной в процессе проведения измерений.

Метрологически значимая часть ПО размещается в энергонезависимой микросхеме памяти в аппаратной части спектрофотометра, запись которой осуществляется в процессе производства. Доступ к микросхеме памяти исключён конструкцией аппаратной части спектрофотометра, также отсутствует доступ к микросхеме памяти из ПО управления спектрофотометром.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Общие метрологические характеристики для всех исполнений

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, на спектрофотометр - методом шелкографии.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу МРБ МП.2627-2016 «Система обеспечения единства измерений Республики Беларусь. Спектрофотометр PHOTON RT. Методика поверки», утвержденному Научно-исследовательским испытательным центром БелГим 28.10.2016 г.

Основные средства поверки:

Комплекты светофильтров КНС-10.5.

Рабочий диапазон длин волн: от 260 до 2500 нм.

Рабочий диапазон спектрального коэффициента направленного пропускания (СКНП): от 0,02 до 0,92 абс.ед.

Пределы допускаемых абсолютных погрешностей воспроизведения СКНП:

-    в диапазоне от 400 до 850 нм в диапазоне СКНП от 0,210 до 0,920 (светофильтры 1-4): ±0,0025 абс.ед.;

-    в диапазоне от 400 до 850 нм в диапазоне СКНП от 0,020 до 0,200 (светофильтры 5-8): ±0,0020 абс.ед.;

-    в диапазоне от 250 до 2500 нм в диапазоне СКНП от 0,005 до 0,920 (светофильтры

1, 9-12): ±0,0050 абс.ед.

Пределы допускаемой абсолютной погрешности воспроизведения длин волн максимумов полос поглощения светофильтра ПС7: ±0,5 нм.

2 Образец пленки полистирола толщиной от 0,025 до 0,070 мм из состава Государственного первичного эталона единиц массовой (молярной) доли и массовой (молярной) концентрации компонентов в жидких и твердых веществах и материалах на основе спектральных методов (ГЭТ 196-2011)

Основные метрологические характеристики:

Спектральный диапазон по шкале волновых чисел, нм (см-1): от 3200 (3100) до 20000 (500).

Номинальные значения воспроизведения волновых чисел, соответствующих минимальным ординатам линий пропускания и их допускаемые отклонения, нм (см-1): 3244 (3082)±10; 3267 (3060)±10; 3508 (2849)±10; 5147 (1943)±10; 5548 (1802)±10; 6245 (1601)±10; 7280 (1372)±10; 8661 (1154)±10; 9725 (1028)±10; 11878 (841)±10; 18514 (540)±10

Пределы допускаемой абсолютной погрешности воспроизведения волновых чисел минимумов полос поглощения, нм (см-1): ±0,5.

Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.

Знак поверки наносится на лицевую часть крышки измерительного отсека.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

2    ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».

3    Технические условия ТУ BY 191206716.001-2015.
