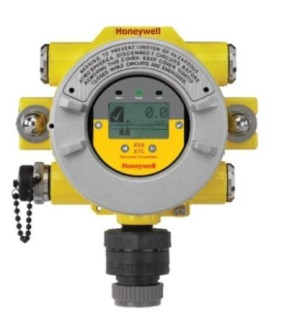

Газоанализаторы XNX XTC, 66863-17

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

XNX Main 114D.hex

Номер версии (идентификационный номер) ПО

114D

Цифровой идентификатор ПО

68061A0A

Алгоритм получения цифрового идентификатора

CRC-32

сенсорами Sense]

point PPM, MPD, Sensepoint HT

Определяемый

компонент2)

Диапазон показаний содержания определяемого компонента^

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности2)

Метан (СН4)

от 0 до 100 % НКПР (от 0 до 4,4 %)

от 0 до 50 % НКПР

±5% НКПР

Пропан (С3Н8)

от 0 до 100 % НКПР (от 0 до 1,7 %)

от 0 до 50 % НКПР

±5% НКПР

Водород (H2)

от 0 до 100 % НКПР (от 0 до 4,0 %)

от 0 до 50 % НКПР

±5% НКПР

Нонан (C9H20)

от 0 до 100 % НКПР (от 0 до 0,7 %)

от 0 до 50 % НКПР

±5% НКПР

н-бутан (C4H10)

от 0 до 100 % НКПР (от 0 до 1,4 %)

от 0 до 50 % НКПР

±5% НКПР

Метан (СН4)

от 0 до 7000 млн-1

от 0 до 7000 млн-1

±350 млн-1

Примечания:

^Значения НКПР указаны для горючих газов и паров в соответствии с ГОСТ 30852.19-2002. 2)Пределы допускаемых значений основной погрешности для каналов измерения метана, пропана, водорода нормированы при наличии в анализируемой среде только одного определяемого компонента.

Searchpoint Optima P

lus, XTC

Определяемый

компонент2)

Диапазон измерений1)

Пределы допускаемой основной погрешности

довзрывоопасной концентрации, % НКПР1)

объемной доли, %

абсолютной

относительной

Метан (CH4)

от 0 до 100

от 0 до 4,4

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

Этан (C2H6)

от 0 до 100

от 0 до 2,5

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

Пропан (C3H8)

от 0 до 100

от 0 до 1,7

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

н-бутан (C4H10)

от 0 до 100

от 0 до 1,4

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

Определяемый

компонент2)

Диапазон измерений^

Пределы допускаемой основной погрешности

довзрывоопасной концентрации, % НКПР1)

объемной доли, %

абсолютной

относительной

изобутан (2-метил-пропан, (i-C4H10))

от 0 до 100

от 0 до 1,3

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

н-пентан (C5H12)

от 0 до 100

от 0 до 1,4

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

Г ексан (C6H14)

от 0 до 100

от 0 до 1,0

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

н-гептан (C7H16)

от 0 до 100

от 0 до 1,1

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

Октан (C4H6)

от 0 до 50

от 0 до 0,4

±5 % НКПР

-

Пропилен (C3H3)

от 0 до 100

от 0 до 2,0

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

Циклогексан

(C6H12)

от 0 до 100

от 0 до 1,2

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

Метанол (CH3OH)

от 0 до 50

от 0 до 2,75

±5 % НКПР

-

Толуол (метилбен-зол, (C7H8))

от 0 до 100

от 0 до 1,1

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

о-ксилол

(1,2-диметилбензол,

(o-CgH10))

от 0 до 20

от 0 до 0,2

±5 % НКПР

п-ксилол

(1,4-диметилбензол,

(p-CgH10))

от 0 до 18

от 0 до 0,2

±5 % НКПР

Метан (CH4)

от 0 до 100

±5 %, об. доля (в диапазоне от 0 до 50 %, об. доля)

±10 %

(в диапазоне св. 50 до 100 %, об. доля)

от 0 до 100000 -1

млн

±5000 млн-1

(в диапазоне

от 0 до 50000 -1

млн )

±10 %

(в диапазоне св.50000 до 100000 млн-1)

Определяемый

компонент2)

Диапазон измерений1)

Пределы допускаемой основной погрешности

довзрывоопасной концентрации, % НКПР1)

объемной доли, %

абсолютной

относительной

Этилен (C2H4)

от 0 до 100000 -1

млн

±5000 млн-1

(в диапазоне

от 0 до 50000 -1

млн )

±10 %

(в диапазоне св.50000 до 100000 млн-1)

Пропан (C3H8)

от 0 до 100000 -1

млн

±5000 млн-1

(в диапазоне

от 0 до 50000 -1

млн )

±10 %

(в диапазоне св.50000 до 100000 млн-1)

от 0 до 600000 -1

млн

±3000 млн-1

(в диапазоне

от 0 до 300000 -1

млн )

±10 %

(в диапазоне св. 300000 до 600000 млн-1)

от 0 до 400000 -1

млн

±2000 млн-1

(в диапазоне

от 0 до 200000 -1

млн )

±10 %

(в диапазоне св. 200000 до 400000 млн-1)

Пропан (C3H8)

от 0 до 20000 -1

млн

±1000 млн-1

(в диапазоне

от 0 до 10000 -1

млн )

±10 %

(в диапазоне св.10000 до 20000 млн-1)

от 0 до 5000 -1

млн

±250 млн-1

(в диапазоне

от 0 до 2500 -1

млн )

±10 %

(в диапазоне

св. 2500 до 5000 -1

млн )

Пропилен (C3H6)

от 0 до 50000 -1

млн

±2500 млн-1

(в диапазоне

от 0 до 25000 -1

млн )

±10 %

(в диапазоне св.25000 до 50000 млн-1)

н-бутан (C4H10)

от 0 до 18000 -1

млн

±1800 млн-1

(в диапазоне

от 0 до 9000 -1

млн )

±10 %

(в диапазоне

св. 9000 до 18000 -1

млн )

Этилен (C2H4)

от 0 до 100

от 0 до 2,3

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

Оксид этилена (C2H4O)

от 0 до 100

от 0 до 2,6

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

Бензол (С6Н6)

от 0 до 100

от 0 до 1,2

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

Определяемый

компонент2)

Диапазон измерений^

Пределы допускаемой основной погрешности

довзрывоопасной концентрации, % НКПР1)

объемной доли, %

абсолютной

относительной

1,3-бутадиен

(C4H6)

от 0 до 100

от 0 до 1,4

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

Примечания:

1)    Значения НКПР указаны для горючих газов и паров в соответствии с ГОСТ 30852.19-2002, кроме орто- и параксилолов - в соответствии со справочником «Пожаровзрывоопасность веществ и материалов и средства их тушения»).

2)    Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности нормированы только для смесей, содержащих только один горючий компонент.

Определяемый

компонент

Диапазон показаний содержания определяемого компонента^

Диапазон измерений, в котором нормируются характеристики погрешности

Пределы допускаемой основной абсолютной погрешности

Метан2) (СН4)

от 0 до 100 % НКПР (от 0 до 4,4 %)

от 0 до 100 % НКПР

±5 % НКПР

Метан2) (СН4)

от 0 до 4,4 %

(от 0 до 100 % НКПР)

от 0 до 4,4 %

±0,22 %

Пропан2) (С3Н8)

от 0 до 1,7 %

(от 0 до 100 % НКПР)

от 0 до 1,7 %

±0,1 %

Диоксид углерода (CO2)

от 0 до 5 % об. доля

от 0 до 5 % об. доля

±0,1 %

Примечания:

1)    Значения НКПР указаны для горючих газов и паров в соответствии с ГОСТ 30852.19-2002.

2)    Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности нормированы только для смесей, содержащих только один горючий компонент.

Определяемый

компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой

основной погрешности

Номинальное время установления показаний, T0,9, с

приведенной, %

относи

тельной,

%

Кислород (O2)

от 0 до 25 %

от 0 до 5 % включ.

±5

-

15

св. 5 до 25 %

-

±5

Определяемый

компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой

основной погрешности

Номинальное время установления показаний, T0,9, с

приведенной, %

относи

тельной,

%

Оксид углерода (CO)

от 0 до 100 млн-1

от 0 до 15 млн-1 включ.

±20

-

30

св. 15 до 100 млн-1

-

±20

от 0 до 200 млн-1

от 0 до 200 млн-1

±15

-

от 0 до 300 млн-1

от 0 до 300 млн-1

±15

-

от 0 до 500 млн-1

от 0 до 500 млн-1

±15

-

Сероводород

(H2S)

от 0 до 5 млн-1

от 0 до 2 млн-1 включ.

±20

-

30

св. 2 до 5 млн-1

-

±20

от 0 до 15 млн-1

от 0 до 7 млн-1 включ.

±20

-

св. 7 до 15 млн-1

-

±20

от 0 до 20 млн-1

от 0 до 7 млн-1 включ.

±20

-

св. 7 до 20 млн-1

-

±20

от 0 до 50 млн-1

от 0 до 7 млн-1 включ.

±20

-

св. 7 до 50 млн-1

-

±20

от 0 до 100 млн-1

от 0 до 100 млн-1

±15

-

от 0 до 200 млн-1

от 0 до 200 млн-1

±15

-

от 0 до 500 млн-1

от 0 до 500 млн-1

±15

-

Хлор (Cl2)

от 0 до 5 млн-1

от 0 до 0,2 млн-1 включ.

±20

-

60

св. 0,2 до 5 млн-1

-

±20

от 0 до 20 млн-1

от 0 до 20 млн-1

±15

-

Аммиак (NH3)

от 0 до 50 млн-1

от 0 до 30 млн-1 включ.

±20

-

180

св. 30 до 50 млн-1

-

±20

от 0 до 100 млн-1

от 0 до 30 млн-1 включ.

±20

-

св. 30 до 100 млн-1

-

±20

от 0 до 200 млн-1

от 0 до 200 млн-1

±20

-

от 0 до 500 млн-1

от 0 до 500 млн-1

±20

-

от 0 до 1000 млн-1

от 0 до 1000 млн-1

±20

-

Диоксид серы (SO2)

от 0 до 20 млн-1

от 0 до 3 млн-1 включ.

±20

-

30

св. 3 до 20 млн-1

-

±20

от 0 до 50 млн-1

от 0 до 3 млн-1 включ. св. 3 до 50 млн-1

±20

±20

Определяемый

компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой

основной погрешности

Номинальное время установления показаний, T0,9, с

приведенной, %

относи

тельной,

%

Оксид азота (NO)

от 0 до 100 млн-1

от 0 до 3 млн-1 включ.

±20

-

30

св. 3 до 100 млн-1

-

±20

Диоксид азота (NO2)

от 0 до 10 млн-1

от 0 до 1 млн-1 включ.

±20

-

30

св. 1 до 10 млн-1

-

±20

от 0 до 20 млн-1

от 0 до 20 млн-1

±15

-

от 0 до 50 млн-1

от 0 до 50 млн-1

±15

-

Водород (H2)

от 0 до 1000 млн-1

от 0 до 1000 млн-1

±10

-

90

от 0 до 10000 -1

млн

от 0 до 10000 млн-1

±10

-

30

Хлороводород

(HCl)

от 0 до 10 млн-1

от 0 до 3 млн-1 включ.

±20

-

180

св. 3 до 10 млн-1

-

±20

от 0 до 20 млн-1

от 0 до 3 млн-1 включ.

±20

-

св. 3 до 20 млн-1

-

±20

Циановодород

(HCN)

от 0 до 30 млн-1

от 0 до 1 млн-1 включ.

±20

-

200

св. 1 до 30 млн-1

-

±20

Фтороводород

(HF)

от 0 до 12 млн-1

от 0 до 0,5 млн-1 включ.

±20

-

240

св. 0,5 до 12 млн-1

-

±20

Озон (O3)

от 0 до 0,4 млн-1

от 0 до 0,05 млн-1 включ.

±20

-

60

св. 0,05 до 0,4 млн-1

-

±20

Фосфин (PH3)

от 0 до 1,2 млн-1

от 0 до 0,05 млн-1 включ.

±20

-

30

св. 0,05 до 1,2 млн-1

-

±20

Фтор (F2)

от 0 до 4 млн-1

от 0 до 4 млн-1

±20

-

30

Оксид этилена (C2H4O)

от 0 до 50 млн-1

от 0 до 1 млн-1 включ.

±20

-

125

св. 1 до 50 млн-1

-

±20

сенсорами Searc

iline Excel, XTC (Short, Medium, Long)

Определяемый

компонент

Объемная доля определяемого компонента, соответствующая НКПР, %1)

Диапазон показаний интегральной концентрации определяемого компонента, НКПРм

Диапазон измерений интегральной концентрации определяемого компонента, НКПРм

Пределы допускаемой основной погрешности, %

приве

денной

относитель

ной

Метан (CH4)

4,4

от 0 до 5

от 0 до 2 включ.

±5 %

Этан (C2H6)

2,5

Пропан (С3Н8)

1,7

н-бутан (С4Н10)

1,4

Пентан (C5H12)

1,4

св. 2 до 5

±5 %

Пропилен

(C3H6)

2,0

Этилен (С2Н4)

2,3

Примечание:

1) Значения НКПР определяемых компонентов указаны в соответствии с ГОСТ 30852.19-2002.

Определяемый

компонент

Диапазон измерений, в котором нормируются характеристики погрешности

Расстояние между блоком совмещенного излучателя-приемника и отражателя, м

Пределы допускаемой основной абсолютной погрешности

Метан (СН4)

от 0 до 100 % НКПР

от 0,5 до 1,0 св. 1,0 до 5,0

±5 % НКПР ±2,5 % НКПР

Наименование характеристики

Значение

Пределы допускаемого изменения выходного сигнала (показаний) при непрерывной работе в течение 24 ч в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и контролируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, на каждые 10 °C, в долях от пределов допускаемой основной погрешности

±0,3

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в диапазоне от 20 до 90 % в долях от предела допускаемой основной погрешности:

- для электрохимических и оптических сенсоров

±0,5

- для термокаталитических сенсоров

±1,0

Время прогрева, мин, не более1)

60

Время установления показаний, T0,9, с, не более2):

- для термокаталитических сенсоров (по метану)

20

- для инфракрасных сенсоров Searchpoint Optima Plus, XTC без установленной стандартной защитой от атмосферных воздействий и пылевым экраном

5

Наименование характеристики

Значение

- для инфракрасных сенсоров Searchpoint Optima Plus, XTC с установленной стандартной защитой от атмосферных воздействий и пылевым экраном

18

- для инфракрасных сенсоров MPD для горючих газов

30

- для инфракрасных сенсоров MPD для CO2

60

- для электрохимических сенсоров EC

таблица 5

- для инфракрасных сенсоров Searchline Excel, XTC (Short, Medium, Long)

3

- для инфракрасных сенсоров Searchline Excel, XTC (Cross Duct)

1

Примечания:

1)    В зависимости от типа используемого сенсора.

2)    Время установления показаний T0,9 нормировано для скорости потока газа не менее 0,5 л/мин

Наименование характеристики

Значение

Параметры электрической питания:

- напряжение питание, В постоянного тока

от 18 до 32

- номинальное напряжение питания, В постоянного тока

24

Потребляемая мощность газоанализатора, Вт, не более: - с электрохимическими сенсорами

6,5

- с термокаталитическими сенсорами

6,5

- с сенсорами Searchpoint Optima Plus, XTC, MPD

9,7

- с сенсорами Searchline Excel, XTC

13,2

Г абаритные размеры, мм, не более1)

-    высота

-    длина

-    ширина

159

197

114

Масса, кг, не более1):

- в корпусе из нержавеющей стали

5,0

- в корпусе из алюминиевого сплава

2,8

Условия эксплуатации:

»-» о/"ч

- температуры окружающей среды, С:

-с термокаталитическими сенсорами MPD, Sensepoint

PPM

от -60 до +65

- с термокаталитическими сенсорами Sensepoint HT

от -60 до +150

- с инфракрасными сенсорами MPD

от -60 до +50

- с инфракрасными сенсорами Searchpoint Optima Plus

от -40 до +65

- с инфракрасными сенсорами Searchpoint Optima Plus

XTC

от -60 до +65

- с инфракрасными сенсорами Searchline Excel

от -40 до +65

- с инфракрасными сенсорами Searchline Excel XTC

от -60 до +65

- с электрохимическими сенсорами H2S, CO, O2

от -60 до +55

- с электрохимическими сенсорами SO2

от -40 до +55

- с остальными электрохимическими сенсорами

от -20 до +55

- относительная влажность, % (без конденсации):

- с сенсорами Sensepoint PPM, Sensepoint HT, MPD

от 10 до 90

- с сенсорами Searchpoint Optima Plus, XTC, инфракрасными MPD

от 0 до 99

- с сенсорами Searchline Excel, XTC

от 0 до 99

Наименование характеристики

Значение

Полный срок службы, лет: - электронный блок

15

- электрохимические сенсоры

от 1 до 52)

- термокаталитические сенсоры

5

- инфракрасные сенсоры MPD

от 3 до 82)

- сенсоры Searchpoint Optima Plus, XTC, Searchline Excel,

XTC

15

Маркировка взрывозащиты:

- газоанализаторы XNX XTC

1Ex db IIC T4/T6 Gb X 1Ex db [ia IIC Ga] IIC T4/T6 Gb X

Ex tb [ia IIIC Da] IIIC T85 оС Db X о Ex tb IIIC T85 оС Db X

- термокаталитические сенсоры Sensepoint PPM, MPD

1Ex db IIC T 6 Gb X Ex tb IIIC T85 оС Db X

- термокаталитические сенсоры Sensepoint HT

1Ex db IIC T3 Gb X Ex tb IIIC T200 оС Db X

- инфракрасные сенсоры Searchpoint Optima Plus, XTC

1Ex db op is IIC T86 оС /T96 оС Gb X Ex tb IIIC T86 оС /T96 оС Db X

- инфракрасные сенсоры Searchline Excel, XTC (Long, Medium, Short, Cross Duct)

1Ex db IIC T5/T6 Gb 1Ex db op is IIC T5/T6 Gb

- электрохимические сенсоры EC

0Ex ia IIC T4 Ga X Ex ia IIIC T135 оС Da X

Степень защиты IP:

- газоанализаторы XNX XTC

65/66

-    термокаталитические сенсоры Sensepoint PPM, MPD, Sensepoint HT

-    электрохимические сенсоры EC

66

- инфракрасные сенсоры Searchpoint Optima Plus, XTC, Searchline Excel, XTC (Long, Medium, Short, Cross Duct)

66/67

Примечания:

1)    Без сенсора.

2)    В зависимости от типа используемого сенсора.

Наименование

Обозначение

Количество

Основной комплект

Электронный блок с соединительной коробкой

1 шт.

Сенсор

1 шт., по заказу

Паспорт

1 экз.

Наименование

Обозначение

Количество

Методика поверки

МП 205-08-2016

1 экз.

Руководство по эксплуатации

1 экз.
