Государственный реестр средств измерений

Антенны дипольные активные АДА-1М, 66865-17

Антенны дипольные активные АДА-1М (данее по тексту - антенны) предназначены совместно с измерительными приемниками (анализаторами спектра, вольтметрами селективными) для измерений напряженности электрического поля в диапазоне частот от 20 Гц до 30 МГц и индустриальных радиопомех, контроля электромагнитной обстановки.

Назначение

Антенны дипольные активные АДА-IM (далее по тексту - антенны) предназначены совместно с измерительными приемниками (анализаторами спектра, вольтметрами селективными) для измерений напряженности электрического поля в диапазоне частот от 20 Гц до 30 МГц и индустриальных радиопомех, контроля электромагнитной обстановки.

Описание

Принцип действия антенн основан на преобразовании измеряемого сигнала (напряженности электрического поля), поступающего на вход в напряжение электрического тока на выходе, которое может быть измерено измерительными приемниками, анализаторами спектра, вольтметрами селективными. При этом усилитель антенны согласовывает импеданс антенн с волновым сопротивлением выходного высокочастотного соединителя, усиливает и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенн.

Конструктивно антенна состоит из широкополосного диполя, обеспечивающего преобразование электромагнитного поля в напряжение, которое подается на вход схемы согласования, выполненной в виде инструментального усилителя. Для получения частотнонезависимого коэффициента калибровки антенны входное сопротивление составляет не менее 500 МОм на частоте 20 Гц. Это достигается применением во входных каскадах микросхем с малыми входными токами. Выходной каскад антенны согласует выход АДА-IM с 50-Омной нагрузкой и обеспечивает требуемый динамический диапазон на выходе антенны. Питание антенны осуществляется от 2-х внутренних аккумуляторов. Их заряд осуществляется от внешнего блока питания.

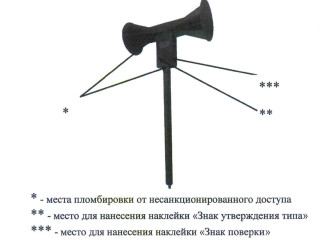

Общий вид антенн, места пломбировки от несанкционированного доступа, обозначение места для размещения наклейки «Знак утверждения типа» и «Знак поверки» представлены на рисунке 1.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, Гц

от 20 до 3-105

Диапазон изменений коэффициента калибровки, дБ/м

от 14 до 22

Пределы допускаемой погрешности коэффициента калибровки, дБ

±2

Время непрерывной работы антенны при полностью заряженных аккумуляторных батареях, ч, не менее

8

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Входное сопротивление, Ом

50

Габаритные размеры (длинахширинахвысота), мм, не более

620x300x125

Масса, кг, не более

1,1

Рабочие условия эксплуатации:

температура окружающего воздуха, °C

относительная влажность воздуха при температуре 30 °C, % атмосферное давление, мм рт. ст.

от 5 до 40 до 90 от 630 до 800

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Антенна дипольная активная АДА-1М

ИУПЯ.464631.001

1 шт.

Кабель радиочастотный*

ИУПЯ.685661.007

1 шт.

Зарядное устройство

-

1 шт.

Формуляр

ИУПЯ.464631.001 ФО

1 экз.

Руководство по эксплуатации

ИУПЯ.464631.001 РЭ

1 экз.

Методика поверки

ИУПЯ.464631.001 МП

1 экз.

- длина кабеля определяется заказчиком при оформлении договора на поставку

антенны.

Поверка

осуществляется по документу ИУПЯ.464631.001 МП «Инструкция. Антенны дипольные активные АДА-1 М. Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 15 декабря 2016 г.

Основные средства поверки:

установка измерительная К2П-70 (рег.№ 26236-03), диапазон частот от 20 Гц до 300 МГц, пределы допускаемой относительной погрешности воспроизведения единицы напряженности магнитного поля ±1 дБ;

эталон 2-го разряда единицы напряженности магнитного поля по ГОСТ Р 8.805-2012, диапазон частот от 20 Гц до 20 кГц, пределы допускаемой относительной погрешности воспроизведения единицы напряженности магнитного поля не более ±7 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.

Знак поверки наносится на лицевую панель антенны в виде наклейки, выдается свидетельство установленного образца.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.564-96 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0 - 20 кГц

ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0.0003 до 2500 МГц

ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний

ГОСТ 13317-89 Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры

ИУПЯ.4644631.001 ТУ Антенна дипольная активная АДА-IM. Технические условия

Зарегистрировано поверок 5
Поверителей 1
Актуальность данных 06.12.2024
66865-17
Номер в ГРСИ РФ:
66865-17
Производитель / заявитель:
Федеральное государственное унитарное предприятие Ордена Трудового Красного Знамени научно-исследовательский институт радио Санкт-Петербургский филиал "Ленинградское отделение научно-исследовательского института радио", г. Санкт-Петербург
Год регистрации:
2017
