| Номер в госреестре | 66868-17 |
| Наименование СИ | Стандарты частоты |
| Обозначение типа СИ | ТСЮИ.433741.009 |
| Изготовитель | Акционерное общество "Российский институт радионавигации и времени" (АО "РИРВ)", г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 01.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стандарты частоты ТСЮИ.433741.009 (далее - стандарты) предназначены для формирования высокостабильного, спектрально чистого синусоидального сигнала частотой 5 МГц.
Принцип действия стандартов основан на автоподстройке частоты кварцевого генератора (КГ) к частоте линии квантового перехода атомов цезия (l33Cs). В блоке генератора и усилителей выхода сигнал КГ частотой 5 МГц через усилители выхода подается на преобразователь частоты и синтезатор частот, в котором частота входного сигнала 5 МГц преобразуется в частоту 12,631 МГц и поступает на генератор гармоник. В преобразователе частоты сигнал 12,631 МГц умножается до частоты 270 МГц и также поступает на генератор гармоник. В генераторе гармоник осуществляется фазовая модуляция сигнала частоты 270 МГц сигналом частоты 12,631 МГц, в результате чего выходной сигнал сверхвысокой частоты генератора гармоник содержит ряд комбинированных частот, в том числе частоту 9192,631 МГц, которая используется в работе стандарта. С выхода преобразователя частоты СВЧ-сигнал поступает на волноводный вход атомно-лучевой трубки ( АЛТ), которая используется в качестве высокодобротного дискриминатора, по которому производится подстройка частоты КГ.
Конструктивно стандарты выполнены в виде моноблока в металлическом корпусе.
Функционально стандарт состоит из КГ, системы автоматической подстройки частоты, усилителя, преобразователя частоты, АЛТ. синтезатора частоты. В стандарте имеются следующие интерфейсы: разъем выходного сигнала 5 МГц; разъемы для подключения питания от сети переменного тока 220 В и постоянного тока 27 В.
Общий вид стандартов, обозначение мест нанесения знака поверки, знака утверждение типа представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

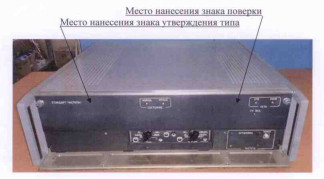

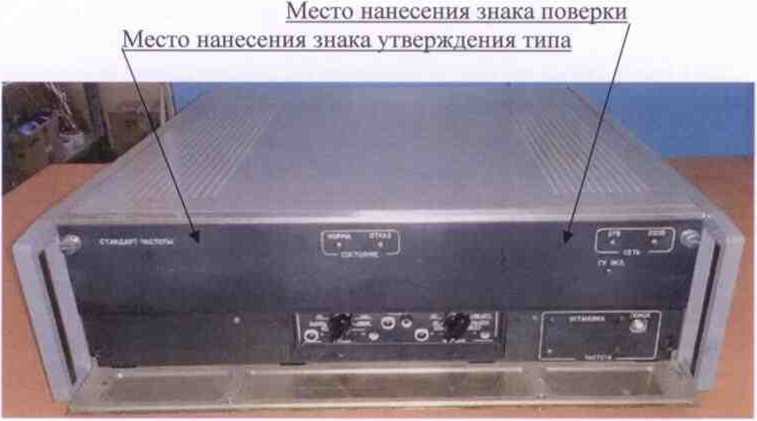

Рисунок 1 - Общий вид стандартов

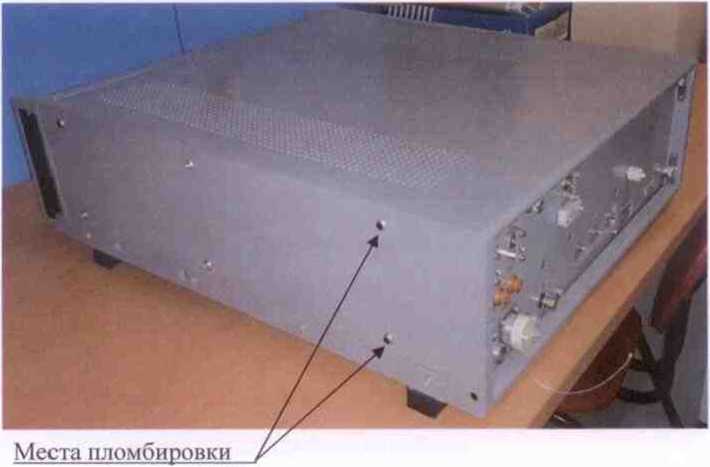

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение частоты выходного сигнала. МГц | 5 |
| Среднее квадратическое значение напряжения выходного сигнала 5 МГц. В. не менее | 0,5 |
| Пределы допускаемой основной относительной погрешности по частоте при выпуске из производства | ±5,010’12 |
| Предел допускаемой относительной погрешности воспроизведения частоты от включения к включению | 5,0-10'13 |
| Пределы допускаемой относительной погрешности по частоте на интервале 1 год | ±2,0-1 О’" |
| Предел допускаемого среднего квадратического относительного отклонения частоты, не более: - при Ти* =1 С, Тв* = 1 с, Тн*~ ЮО с - при ти = 30 с. Тв = 30 с, тн = 1200 с - при ти = 100 с. тв = 100 с, тц= 1800 с - при Ти = 1 Ч, Тв = 1 4, Т|| = 10 ч - при Ти = 1 сут, Тв= 1 сут, Тц= 10 сут | 2.010-" 1,5-10"’2 1.010’12 2,5-Ю'13 1.01013 |
| * где тц - интервал времени измерений, тв - интервал времени выборки, тц - интервал времени наблюдения |
„блица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг. не более | 32 |
| Габаритные размеры (длина х ширина х высота) стандартов, мм. не более: | 597x492x170 |
| Напряжение питания. В: - от сети переменного тока час готой (50±1) Гц - от сети постоянного тока | от 198 до 242 от 24.3 до 29.7 |
| Потребляемая мощность от источника постоянного тока. Вт. не более | 60 |
| Потребляемая мощность от источника переменного тока, В А. не более | 125 |
| Условия эксплуатации: - температура окружающего воздуха, С - относительная влажность при температуре воздуха 25°С, % | от 5 до 40 до 80 |
наносится на лицевую панель стандартов в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт. |
| Стандарт частоты | ТСЮИ.433741.009 | 1 |
| Кабель питания | - | 1 |
| Комплект одиночный ЗИП | - | 1 |
| Формуляр | ТСЮИ.433741.009ФО | 1 |
| Руководство по эксплуатации | ТСЮИ.433741.009РЭ | 1 |
| Методика поверки | ТСЮИ.433741.009МП | 1 |
осуществляется по документу МП 66868-17 «Инструкция, Стандарты частоты ТСЮИ.433741.009. Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 15 декабря 2016 года.
Основные средства поверки:
- стандарт частоты и времени водородный Ч1-76А (per. № 23671-14);
- компаратор частотный Ч7-308А/1 (per. № 27253-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых стандартов с требуемой точностью.
Знак поверки наносится на лицевую панель стандартов в виде наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 ГСП. Государственная поверочная схема для средств измерений времени и частот.
ТСЮИ.433741.009 ТУ Стандарт частоты ТСЮИ.433741.009. Технические условия.
Акционерное общество «Российский институт радионавигации и времени» (АО «РИРВ») ИНН 7825507108
Адрес: 192012. г. Санкт-Петербург, пр. Обуховской обороны, д. 120. лит. ЕЦ
Телефон: (812) 665-58-80. факс: (812) 665-58-88
Web-сайт: rirt.ru
E-mail: office@rirt.ru
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской
Адрес: 141006. Московская область, г. Мытищи, ул. Комарова. 13
Телефон: (495) 583-99-23: факс: (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа№ RA.RU..311314 от 13.10.2015 г.
