| Номер в госреестре | 66871-17 |
| Наименование СИ | Система автоматизированная измерительная |
| Обозначение типа СИ | ТЕСТ-ДТ-24 |
| Изготовитель | ООО "VXI-Системы", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная измерительная ТЕСТ-ДТ-24 (далее - система) предназначена для измерений электрического сопротивления постоянному току.
Принцип действия системы при измерении электрического сопротивления основан на аналогово-цифровом преобразовании напряжения постоянного тока, образующегося на нагрузке при прохождении тока с известным значением, и вычислении значения сопротивления постоянному току по известной зависимости.
Функционально система выполнена по модульному принципу и применяется для автоматизированного контроля и измерений электрического сопротивления датчиков температуры ДТ-24 в процессе изготовления и проведения различных видов испытаний, формирования градуировочных характеристик датчиков, визуализации и документирования результатов измерений и расчетов. Измерения сопротивлений обеспечиваются шестнадцатиканальными измерителями сопротивления постоянному току МТ16-4Л по четырехпроводной схеме подключения.
Конструктивно система включает в себя блок электронный БЭ221, состоящий из LXI носителя мезонинных модулей MezaBOX с двумя установленными мезонинами - измерителями сопротивления постоянному току МТ16-4Л, коммутационную панель КП-ДТ для подключения объектов контроля, ПЭВМ (ноутбук с манипулятором типа «мышь» и принтером), комплект кабелей.
По условиям применения система соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 35 °С и относительной влажностью воздуха не более 80 % при температуре 25 °С без предъявления требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих химически активных сред.

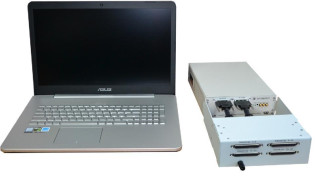

Общий вид системы автоматизированной измерительной ТЕСТ-ДТ-24 представлен на рисунке 1. Схема пломбировки от несанкционированного доступа носителя MezaBOX с установленными мезонинами представлена на рисунке 2. Пломбировка предусмотрена разрывной наклейкой на винтах крепления верхней крышки к корпусу устройства.
HCSE' ’KGOUT TRG* CL*«t>
*
•У
MezaBOX USB2 O-Elhemel 10/100 External Mezzanine Canter
Рисунок 2 - Схема пломбировки от несанкционированного доступа носителя мезонинов MezaBOX
Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций: Povcalc.dll.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PovCalc.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | 957294D4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сопротивления постоянному току, Ом | от 100 до 10000 |
| Пределы допускаемой относительной погрешности измерений сопротивления постоянному току, % | ±0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, В | 220±22 50±1 |
| Потребляемая мощность, В-А, не более | 50 |
| Электрическая прочность изоляции цепи сетевого питания, В, не менее | 1500 |
| Электрическое сопротивление защитного заземления, Ом, не более | 0,1 |
| Наименование характеристики | Значение |
| Сопротивление изоляции цепи сетевого питания, МОм, не менее | 20 |
| Габаритные размеры блока электронного БЭ221, мм, не более: - ширина - высота - длина | 210 70 470 |
| Масса, кг, не более | 30 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более | от +5 до +35 80 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок БЭ221: | ФТКС.411259.243 | 1 шт. |
| Измеритель сопротивления постоянному току МТ16-4Л | ФТКС.468266.026 | 2 шт. |
| Устройство MezaBOX | ФТКС.469133.006 | 1 шт. |
| Кабель КС-ДТ | ФТКС.685627.072 | 4 шт. |
| Панель КП-ДТ | ФТКС.687287.218 | 1 шт. |
| Кабель USB-AB | - | 1 шт. |
| Кабель коммутационный | - | 1 шт. |
| ПЭВМ | - | 1 шт. |
| Принтер | - | 1 шт. |
| Манипулятор типа «мышь» | - | 1 шт. |
| Коврик для манипулятора типа «мышь» | - | 1 шт. |
| ОС Windows | - | 1 экз. |
| Microsoft Office | - | 1 экз. |
| Антивирусное программное обеспечение | - | 1 экз. |
| Система автоматизированная измерительная ТЕСТ-ДТ-24 Комплект эксплуатационных документов | - | 1 компл. |
| Система автоматизированная измерительная ТЕСТ-ДТ-24 Комплект ЗИП-О | ФТКС.305656.196 | 1 компл. |
| Комплект программного обеспечения «ТЕСТ-ДТ-24» | ФТКС.87036-01 | 2 компл. |
осуществляется по документу ФТКС.411713.246РЭ «Система автоматизированная измерительная ТЕСТ-ДТ-24. Руководство по эксплуатации», раздел 13 «Поверка», утвержденному ООО «КИА» 20 января 2017 г.
Основные средства поверки:
- установка для проверки параметров электрической безопасности GPT-79804 (рег. № 50682-12);
- мультиметр 3458А (рег. № 25900-03);
- магазин электрического сопротивления Р4834 (рег. № 11326-90).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в формуляр системы в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования
ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных модулей. Общие требования
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ФТКС.411713.246ТУ Система автоматизированная измерительная ТЕСТ-ДТ-24. Технические условия
