| Номер в госреестре | 66878-17 |
| Наименование СИ | Системы высоковольтные измерительные |
| Обозначение типа СИ | ВОЛНА-СВИ53В |
| Изготовитель | ЗАО "ЦНИИ "Волна", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 09.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы высоковольтные измерительные ВОЛНА-СВИ53В (далее по тексту - системы) предназначены для генерирования высокого напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц, а также для измерений среднеквадратических значений напряжения и силы переменного тока при проведении испытаний средств защиты.
Принцип действия системы основан на преобразовании напряжения питающей сети с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока.
Система состоит из следующих основных узлов: пульт управления ПУ-53; блок высоковольтный БВН-70С; ванна испытательная.
Пульт управления ПУ-53 конструктивно выполнен в металлическом корпусе.
На передней панели пульта управления расположены: регулятор для плавной установки напряжения;
цифровые измерительные приборы, предназначенные для измерений выходного напряжения и тока нагрузки;
сетевой выключатель, управляемый ключом; индикаторные лампы;
кнопки управления с надписями о функциональном назначении;
галетные переключатели режимов работы;
таймер.
На задней панели пульта управления ПУ-53 размещены: разъём для подключения кабеля, идущего от ванны; разъём для подключения кабеля, идущего к блоку БВН-70С; кабель сетевой;
кабель соединения с концевым выключателем блокировки двери и светильником сигнальным;
клемма заземления;
автоматический выключатель на ток срабатывания 10 А.
Блок БВН-70С конструктивно выполнен в виде металлического бака, заполненного трансформаторным маслом. Внутри бака размещён трансформатор и резистивный делитель. На корпусе расположены: высоковольтный вывод, замыкатель на «землю» и болты для крепления зажимов кабеля.
В состав блока БВН-70С входят: трансформатор высоковольтный; делитель резистивный высоковольтный; замыкатель высоковольтного вывода на «землю».
Ванна испытательная выполнена из нержавеющей стали.
На корпус ванны устанавливается консоль с электродами, с которых снимается значение тока утечки объектов испытаний и подаётся через кабель консоли ванны на пульт управления для измерения и индикации. Консоль монтируется в держатели, расположенные по бокам ванны.
В системе применена схема защиты от токов перегрузки. При превышении заданных характеристик происходит отключение высокого напряжения. Заземление высоковольтного вывода системы при снятии напряжения осуществляется через высоковольтный замыкатель, а также с помощью штанги переносного заземления (в комплект поставки не входит).

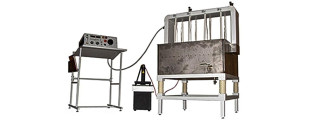

Общий вид системы с указанием мест пломбировки приведён на рисунке 1.
1 Пульт управления ПУ-53
2 Стол пульта управления ПУ-53
3 Блок БВН-70С
4 Ванна испытательная в комплекте
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц, кВ | от 0,50 до 15,00 от 1,00 до 53,0 |
| Диапазон измерений среднеквадратических значений силы переменного тока, мА | от 0,10 до 19,99 |
| Пределы допускаемой приведённой (к верхнему пределу измерений) погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц в диапазоне от 0,5 до 15 кВ, % | ±3 |
| Пределы допускаемой приведённой (к верхнему пределу измерений) погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц в диапазоне от 0,1 до 53 кВ, % | ±3 |
| Пределы допускаемой приведённой (к верхнему пределу измерений) погрешности измерений среднеквадратических значений силы переменного тока, % | ±3 |
Таблицы 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц | 220 50 |
| Габаритные размеры пульта управления ПУ-53, мм, не более | |
| - высота; | 180 |
| - ширина; | 475 |
| - длина | 330 |
| Габаритные размеры блока высоковольтного БВН-70С, мм, не более | |
| - высота; | 645 |
| - ширина; | 340 |
| - длина | 300 |
| Габаритные размеры ванны испытательной, мм, не более | |
| - высота; | 1700 |
| - ширина; | 980 |
| - длина | 945 |
| Масса, кг, не более - пульта управления ПУ-53 - блока высоковольтного БВН-70С - ванны испытательной | 35 35 35 |
| Условия эксплуатации: - температура окружающей среды, °С | от +1 до +40 |
| Наименование характеристики | Значение |
| - относительная влажность воздуха при +25 °С, %, не более - атмосферное давление, кПа | 98 от 84 до 106,7 |
| Мощность, потребляемая от сети переменного тока, кВт, не более | 3 |
| Среднее время восстановления работоспособности, ч, не более | 8 |
| Средняя наработка на отказ, часов, не менее | 8000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на крышку пульта управления и на боковую стенку корпуса блока БВН-70С - методом трафаретной печати.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество | Примечание |
| Пульт управления ПУ-53 | БВТИ.468363.008 | 1 шт. | |
| Блок БВН-70С | БВТИ.436649.002 | 1 шт. | |
| Ванна испытательная | БВТИ.441329.010 | 1 шт. | |
| Стол пульта управления ПУ-53 | БВТИ.441329.016 | 1 шт. | |
| Кабель высоковольтный КВ | БВТИ.685631.002 | 1 шт. | 1,5 метра |
| Провод заземления ПЗ-4 | БВТИ.685541.001 | 3 шт. | 4,0 метра, 250 В, 10 А |
| Кабель заземления КЗ | БВТИ.685541.008 | 1 шт. | 4,0 метра, ПЩ-4,0 мм2 |
| Кабель консоли ванны ККВ | БВТИ.685631.032 | 1 шт. | 4,0 метра, экранированный |
| Ключ переключателя | LAY 5-BG45 | 2 шт. | |
| Паспорт | БВТИ.441329.015 ПС | 1 экз. | |
| Руководство по эксплуатации | БВТИ.441329.015 РЭ | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу БВТИ.441329.015 МП «Системы высоковольтные измерительные ВОЛНА-СВИ53В. Методика поверки», утвержденному ФГУП «ВНИИМС» 17 августа 2016 г. Основные средства поверки:
киловольтметр спектральный цифровой КВЦ-120 (регистрационный № 41104-09); вольтметр универсальный цифровой GDM 78255А (регистрационный № 38428-08); делитель напряжения ДН-100 (регистрационный № 54883-13);
вольтметр амплитудный постоянного и переменного тока (регистрационный № 48113-11). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую поверхность пульта управления в виде наклейки.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
БВТИ.441329.015ТУ Технические условия. Системы высоковольтные измерительные ВОЛНА-СВИ53В
