| Номер в госреестре | 66879-17 |
| Наименование СИ | Каналы измерительные |
| Обозначение типа СИ | ПТК "РЕГУЛ" |
| Изготовитель | ООО "Прософт-Системы", г.Екатеринбург |
| Год регистрации | 2017 |
| Срок свидетельства | 09.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные ПТК «РЕГУЛ» (далее - ИК ПТК «Регул») предназначены для преобразования выходных сигналов от не входящих в состав ИК первичных измерительных преобразователей в виде силы и напряжения постоянного тока, частоты, электрического сопротивления с визуализацией результатов в единицах контролируемых технологических параметров, а также для счета количества импульсов и воспроизведения аналоговых сигналов силы и напряжения постоянного тока; приема и передачи информации по последовательным каналам связи.
ИК строятся на базе программируемых логических контроллеров REGUL RX00 (регистрационный номер в Федеральном информационном фонде (далее - регистрационный №) 63776-16) и относятся к проектно-компонуемым изделиям. Состав ИК определяется проектной документацией на конкретный технический объект.
Принцип действия ИК заключается в аналого-цифровом преобразовании входных сигналов, осуществляемом модулями ввода контроллеров REGUL RX00, в цифровые коды, которые затем поступают в модуль центрального процессора и визуализируются в единицах контролируемых технологических параметров на мониторе автоматизированного рабочего места оператора (АРМ). За счет цифро-аналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы и напряжения постоянного электрического тока. Модули информационного обмена обеспечивают передачу информации по стандартным промышленным протоколам без искажений.
В состав ИК ПТК «Регул», в зависимости от проекта, входят модули ввода / вывода аналоговых сигналов и процессорные модули контроллеров REGUL RX00, промежуточные преобразователи для реализации гальванической развязки и сопряжения с некоторыми первичными преобразователями, модули для приведения входных и выходных сигналов к унифицированным диапазонам и обеспечения измерения сопротивления и воспроизведения напряжения в унифицированном диапазоне, искробезопасные барьеры, устройства защиты от импульсных перенапряжений, смонтированные в шкафу управления: преобразователи измерительные IM, IMS, MK (регистрационный № 49765-12), преобразователи измерительные MACX (регистрационный № 55661-13), преобразователи измерительные MINI (регистрационный № 55662-13), преобразователи измерительные MINI MCR-2 (регистрационный № 63447-16), преобразователи измерительные серии SCA (регистрационный № 65521-16), преобразователи измерительные KFD2, преобразователи измерительные для термопар и термопреобразователей сопротивления с гальванической развязкой (барьеры искрозащиты) серии К (регистрационный № 22149-14), преобразователи температуры вторичные «Барьер искробезопасности ЛПА-151» (регистрационный № 61348-15), барьеры искробезопасности БИПМ, и АРМ для визуализации результатов преобразования / задания уровней воспроизводимых ИК сигналов.
ИК ПТК «Регул» могут входить в состав систем телемеханики, автоматизированных систем управления технологическими процессами (АСУ ТП), систем автоматического пожаротушения, других программно-технических комплексов (ПТК).
В зависимости от состава основных измерительных компонентов ИК по функциональному назначению подразделяют на шесть групп:
а) преобразование выходных сигналов от датчиков в виде силы постоянного тока;
б) преобразование выходных сигналов от датчиков в виде частоты следования
импульсов, а также счет количества импульсов;
в) преобразование выходных сигналов от датчиков в виде напряжения постоянного электрического тока;
г) преобразование выходных сигналов от датчиков в виде электрического сопротивления;
д) воспроизведение силы постоянного электрического тока;
е) воспроизведение напряжения постоянного электрического тока;

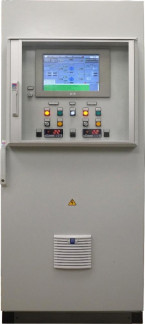

Общий вид шкафа с ИК ПТК «РЕГУЛ» представлен на рисунке 1.
Механический замок
Рисунок 1 - Общий вид шкафа с ИК ПТК «РЕГУЛ» Пломбирование от несанкционированного доступа не предусмотрено.
Программное обеспечение (ПО) выполняет логические и вычислительные операции по реализации сбора, обработки, хранения, управления, передачи и представления данных и включает: ПО модулей ввода/вывода, общесистемное ПО, среду исполнения, прикладное ПО, программы тестового контроля.
Общесистемное программное обеспечение реализовано на базе лицензированной операционной системы реального времени QNX.
Среда исполнения (RUNTIME) обеспечивает взаимодействие прикладного ПО с модулями ввода/вывода и операционной системой. Прикладное программное обеспечение разрабатывается потребителем в соответствии с IEC 61131-3 и загружается в среду исполнения.
Общесистемное программное обеспечение и программы тестового контроля не влияют на метрологически значимую часть ПО.
Для визуализации результатов преобразования/задания уровней воспроизводимых ИК сигналов используют ПО, устанавливаемое на АРМ оператора и обеспечивающее человекомашинный интерфейс GENESIS 32, GENESIS 64, iFIX, Vijeo Citect и другие SCADA, Epsilon LD.
Механическая защита ПО от несанкционированного доступа осуществляется за счет применения механического замка на дверях шкафа.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем.
Идентификационные данные ПО среды исполнения приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | codesyscontrol |
| Номер версии (идентификационный номер) ПО ЦПУ | не ниже 3.5.6.20 |
| Номер версии (идентификационный номер) ПО модулей ввода/вывода | не ниже 1.0.3.4 |
| Цифровой идентификатор ПО | - |
В качестве нормирующего значения при определении приведенной погрешности принимается диапазон преобразования технологического параметра/диапазон воспроизведения выходного сигнала.
Метрологические характеристики ИК без гальванической развязки (БГР), дополнительных преобразователей, модулей и с гальванической развязкой (СГР), дополнительными преобразователями, модулями для приведения входных и выходных сигналов к унифицированным диапазонам, приведены в таблицах 2 - 7.
При подключении к комплексу внешних первичных измерительных преобразователей (ПИП) пределы допускаемой суммарной погрешности ИК находятся как взятый с коэффициентом 1,1 корень квадратный из суммы квадратов пределов допускаемой погрешности ИК преобразования выходных сигналов от датчиков (из таблиц 2 - 5) и пределов допускаемой погрешности ПИП; при этом обе погрешности должны быть выражены в одинаковых единицах.
| Входной сигнал | Диапазон входного сигнала | Измерительные модули REGUL RX00 | Пределы допускаемой приведенной погрешности, % | |
| БГР | СГР | |||
| Сила постоянного тока, мА | от 0 до 20 от 4 до 20 | AI XX 041 | ±0,025 % | ±0,08 % |
| AI XX 011, AI XX 021, AI XX 051, AS XX 011 | ±0,10 % | ±0,14 % | ||
| AI XX 061 | ±0,05 % | ±0,09 % | ||
| AI XX 071 | ±0,30 % | ±0,34 % | ||
Таблица 3 - Метрологические характеристики ИК группы «б»
| Входной сигнал | Диапазон входного сигнала | Измерительные модули REGUL RX00 | Пределы допускаемой погрешности | |
| БГР | СГР | |||
| Частота, Гц | от 1 до 500 000 | DA XX 011 | ±0,01 (относит.,%) | ±0,01 (относит.,%) |
| Cчет импульсов | от 1 до 232 | ±1 имп. | ±1 имп. | |
Таблица 4 - Метрологические характеристики ИК группы «в»
| Входной сигнал | Диапазон входного сигнала | Измерительные модули REGUL RX00 | Пределы допускаемой приведенной погрешности, % | |
| БГР | СГР | |||
| Напряжение постоянного тока | от 0 до 10 В от -10 до +10 В от -10 до +80 мВ от -25 до +25 мВ от -100 до + 100 мВ | AI XX 041 | ±0,025 % | ±0,08% |
| AI XX 031, AI XX 051, AS XX 011 | ±0,10 % | ±0,14 % | ||
| AI XX 061 | ±0,05 % | ±0,10 % | ||
| AI XX 071 | ±0,30 % | ±0,35 % | ||
Таблица 5 - Метрологические характеристики ИК группы «г»
| Входной сигнал | Диапазон входного сигнала | Измерительные модули REGUL RX00 | Пределы допускаемой приведенной погрешности, % |
| СГР | |||
| AI XX 041, AI XX 061 | ±0,11 | ||
| Сопротивление постоянному току, Ом | от 0 до 200 от 0 до 300 от 0 до 400 от 0 до 2500 | AI XX 011, AI XX 021, AI XX 031, AI XX 051 AS XX 011 | ±0,15 |
| AI XX 071 | ±0,40 |
| Таблица 6 - Метрологические характеристики | ИК группы «д» | |||
| Воспроизводимая величина | Диапазон воспроизведения | Измерительные модули REGUL RX00 | Пределы допускаемой приведенной погрешности, % | |
| БГР | СГР | |||
| Сила постоянного тока, мА | от 4 до 20 | AO XX 011, AS XX 011 | ±0,10 % | ±0,14 % |
| от 0 до 20 от 4 до 20 | AO XX 021 | ±0,05 % | ±0,11 % | |
| AO XX 031 | ±0,30 % | ±0,35 % | ||
Таблица 7 - Метрологические характеристики ИК группы «е»
| Воспроизводимая величина | Диапазон воспроизведения | Измерительные модули REGUL RX00 | Пределы допускаемой приведенной погрешности, % | |
| БГР | СГР | |||
| Напряжение постоянного тока, В | от -10 до +10 | AO XX 011, AS XX 011 | ±0,30 % | ±0,35 % |
| AO XX 021 | ±0,25 % | ±0,28 % | ||
| AO XX 031 | ±0,50 % | ±0,55 % | ||
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды шкафа с ИК ПТК «Регул» и АРМ, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +35 от 30 до 80 от 84 до 106 |
| Режим функционирования | непрерывный |
| Электропитание шкафа ИК ПТК «РЕГУЛ» напряжением переменного тока, В | 220 |
| Потребляемая мощность шкафа с ИК ПТК «РЕГУЛ», В-А, не более | 1100 |
| Среднее время восстановления работоспособности, ч, не более | 0,5 |
| Средний срок службы, лет, не менее | 20 |
| Средняя наработка на отказ ИК, ч | 100 000 |
наносится на титульный лист Руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Каналы измерительные ПТК "РЕГУЛ" (состав определяется проектом) | ПБКМ.421457.203 | 1 экз. |
| Комплект ЗИП (один экземпляр в адрес поставки) | - | 1 экз. |
| CD с программным обеспечением | - | 1 экз. |
| Руководство по эксплуатации | ПБКМ. 421457.203 РЭ | 1 экз. |
| Паспорта на группы однотипных каналов | ПБКМ. 421457.203 ПС | 1 компл. |
| Методика поверки | ПБКМ. 421457.203 МП | 1 экз. |
осуществляется по документу ПБКМ.421457.203 МП «ГСИ. Каналы измерительные ПТК «РЕГУЛ». Методика поверки», утвержденному ФГУП «ВНИИМС» 25.05.2016 г.
Основные средства поверки:
- калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде № 46628-11);
- мультиметр Fluke 8845А (регистрационный номер в Федеральном информационном фонде № 57943-14);
- калибратор многофункциональный MC5-R (регистрационный номер в Федеральном информационном фонде № 22237-08);
- генератор сигналов произвольной формы Agilent 33120 А (регистрационный номер в Федеральном информационном фонде № 26209-03);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и (или) наклейки.
приведены в эксплуатационной документации.
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Технические условия ПБКМ.421457.203 ТУ Каналы измерительные ПТК «РЕГУЛ»
