| Номер в госреестре | 66882-17 |
| Наименование СИ | Машина трехкоординатная измерительная |
| Обозначение типа СИ | DEA MERCURY DCC R1 мод. 40.16.30 |
| Изготовитель | "Hexagon Metrology S.p.A.", Италия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина трехкоординатная измерительная DEA MERCURY DCC R1 мод. 40.16.30 (далее - машина, КИМ DEA MERCURY DCC R1) предназначена для измерений размеров корпусных деталей сложной формы (рам, шасси, капотов двигателей и т.д.), тяжелых громоздких деталей, отливок, деталей космической техники, контроля технологической оснастки в автомобильной, судостроительной и авиационной промышленности и в станкостроении.

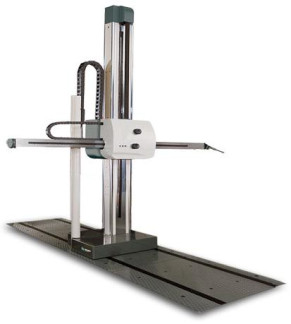

КИМ DEA MERCURY DCC R1 - трехкоординатная измерительная машина стоечной конструкции. Базовой частью КИМ DEA MERCURY DCC R1 является горизонтальный рычаг (один или два), который представляет собой ось Y декартовой системы координат машины. Плечом, перпендикулярным к горизонтальному рычагу, является ось Х. Рычаг несет измерительные головки (как контактные, так и бесконтактные) или другие устройства измерения, а также разметочный инструмент.
Открытая архитектура горизонтальной оси обеспечивает оптимальную доступность к измеряемым поверхностям детали, горизонтальные рычаги могут работать одновременно, производя измерения одной и той же или различных поверхностей детали.
Точность перемещения по оси Z обеспечивается алюминиевой конструкцией малой
массы.
Перемещения по осям осуществляются на воздушных подшипниках, приспособленных для работы в цеховых условиях. КИМ DEA MERCURY DCC R1 имеет температурную компенсацию и нечувствительна к вибрациям и загрязнениям окружающей среды.
Программное обеспечение специально адаптировано для задач, решаемых на КИМ DEA MERCURY DCC R1 и включает в себя программу PC-DMIS, которая является стандартной для ручного и автоматического измерения деталей.
Пломбирование КИМ DEA MERCURY DCC R1 не предусмотрено.
КИМ DEA MERCURY DCC R1 оснащена базовым программным обеспечением (далее -ПО), специально адаптированным для задач, решаемых на машине, которое включает в себя универсальное ПО «PC-DMIS CAD++», которое является стандартным для ручного и микропроцессорного измерения деталей с правильными ограничивающими поверхностями и сложной геометрической формой. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Главной защитой ПО является USB-ключ-заглушка HASP (ПО, направленное на борьбу с нарушением авторских прав на компьютерное пиратство), использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизированное использование ПО.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | PC-DMIS CAD++ |
| Номер версии (идентификационный номер) ПО, не ниже | 2013 MR1 |
| Цифровой идентификатор ПО | 836ecaa218e485a7e1e338f17a9b6418 |
| Другие идентификационные данные (если имеются) | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон измерений длины, мм | по оси X | от 0 до 4000 |
| по оси Y | от 0 до 1600 | |
| по оси Z | от 0 до 3000 | |
| Предел допускаемого значения погрешности ощупывающей головки | MPEP, мкм | 27 |
| Пределы допускаемой абсолютной погрешности измерений длины (пространственных измерений) | MPEe, мкм | ±(35+30 L/1000), где L - измеренная длина в мм |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Разрешение | мкм | 1 |
| Скорость перемещения | м/мин | 52 |
| Параметры электрического питания - напряжение переменного тока - частота переменного тока | 1 1 п+10 % /оог\+10 % 110 -15 %/230 -15 % 50/60 | |
| В | ||
| Гц | ||
| Обеспечение воздухом | Обеспечение воздухом 8 бар, предварительно очищенный. Расход 20 л/мин | |
| Влажность воздуха | % | до 90, без конденсата |
| Диапазон рабочих температур | °С | от +10 до +40 |
| Температурные градиенты | 1 Х/мин; 1 Х/ч; 3 °C/24 ч | |
| Масса, не более | кг | 3610 |
| Наименование характеристики | Значение | |
| Габаритные размеры, не более | ||
| - длина | 4940 | |
| - ширина | 3877 | |
| - высота | 4324 | |
наносится на эксплуатационную документацию типографическим методом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Машина трехкоординатная измерительная DEA MERCURY DCC R1 мод. 40.16.30 | - | 1 |
| Персональный компьютер с установленным ПО PC-DMIS и USB-ключом | - | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 20-16 | 1 |
осуществляется по документу МП АПМ 20-16 «Машина трехкоординатная измерительная DEA MERCURY DCC R1 мод. 40.16.30. Методика поверки», утвержденному ООО «Автопрогресс-М»
30.11.2016 г.
Основные средства поверки:
-меры длины концевые плоскопараллельные, набор 9, рег. № 51838-12, 3-й разряд. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к машине трехкоординатной измерительной DEA MERCURY DCC R1 мод. 40.16.30
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
