| Номер в госреестре | 66885-17 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G |
| Изготовитель | "ABB s.r.o.", Чехия |
| Год регистрации | 2017 |
| Срок свидетельства | 09.03.2027 |
| МПИ (интервал между поверками) | 12 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G (далее - трансформаторы) предназначены для измерения и учета электроэнергии при непосредственном подсоединении к шинам генераторного напряжения электрических станций или к выводам генераторов, а также для защиты, автоматики, управления и сигнализации в установках переменного тока номинальной частотой 50 и 60 Гц классов напряжения до 36 кВ.
Трансформаторы напряжения могут иметь один или два коэффициента трансформации и от одной до трех вторичных обмоток. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Выводы первичных обмоток двухфазных трансформаторов расположены в верхней части корпуса, для однофазных - в верхней части и в клеммной колодке. Зажимы вторичных обмоток расположены в клеммной колодке на литом выступе корпуса и закрываются прозрачной пластмассовой пломбируемой крышкой. Основание трансформаторов снабжено металлической опорной плитой, вмонтированной в диэлектрический корпус. Для крепления трансформатора на месте эксплуатации в опорной плите изготовлены отверстия для крепления.
Трансформаторы различаются исполнениями в зависимости от номинального напряжения, количества фаз, наличия встроенного предохранителя и габаритными размерами. Однофазные трансформаторы - заземляемые, двухфазные - незаземляемые.
Расшифровка условного обозначения трансформатора:
T_ х X X . X - G
| Для применения в составе генераторных распределительных устройств Конструктивный вариант исполнения в зависимости от габаритных размеров (если исполнение единственное, символ в обозначении отсутствует)
Тип в зависимости от наибольшего рабочего напряжения, (6 - от 3 до
_24 кВ, 7 - от 3 до 36 кВ)_
Конструктивное исполнение (Р - со встроенным предохранителем, С -
_без предохранителя)_
Конструктивный признак - число фаз (J - однофазный, D - двухфазный) _Целевое назначение (трансформатор напряжения)_

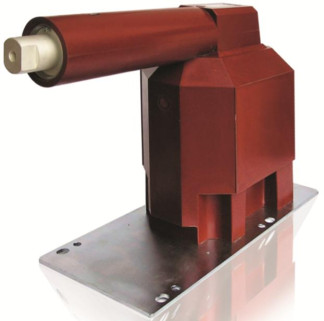

Внешний вид трансформаторов с указанием место пломбирования показан на рисунках 1 - 3.
| Наименование характеристик | Модель трансформаторов напряжения | ||||
| TDC 6.X-G | TJC 6.X-G | TJP 6.X-G | TJC 7.X-G | TJP 7.X-G | |
| Номинальное напряжение, кВ | 20 | 31,5 | |||
| Наибольшее рабочее напряжение, кВ | 24 | 36 | |||
| Классы точности измерительной обмотки | 0,2; 0,5; 1 | ||||
| Номинальная мощность измерительной обмотки для классов точности, В-А | от 1 до 150 | ||||
| Классы точности дополнительной обмотки | 3Р; 6Р | ||||
| Номинальная мощность дополнительной обмотки для классов точности, В-А | от 1 до 200 | ||||
| Номинальное первичное напряжение, В | от 3000/V3 до 24000 | 3000/V3 до 24000/V3 | 3000/V3 до 31500/V3; | ||
| Номинальное напряжение основной вторичной обмотки, В | 100; 100/V3 | ||||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100; 100/3; 100/V3 | ||||
| Номинальная частота, Гц | 50; 60 | ||||
| Средняя наработка на отказ, ч, не менее | 5106 | ||||
| Срок службы, лет, не менее | 30 | ||||
| Габаритные размеры,(длинахширинахвысота), мм, не более: | 375x200x280 | 375x200x281,5 | 587x200x341 | 400x230x324 | 620x230x414 |
| Масса, кг | 38 | 43 | 48 | 54 | |
Климатическое исполнение УЗ по ГОСТ 15150-69 в диапазоне температур от минус 25 до 80 °С
наносится на табличку трансформаторов методом лазерной печати и на паспорт - типографским способом.
Трансформатор напряжения (исполнение по заказу) - 1 шт.
Протокол приемо-сдаточных испытаний - 1 экз.
Паспорт - 1 экз.
осуществляется по документу ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
Основные средства поверки:
- трансформатор напряжения измерительный эталонный NVOS, (регистрационный номер в Федеральном информационном фонде 32397-12);
- прибор электроизмерительный эталонный многофункциональный Энергомонитор 3.1 КМ (регистрационный номер в Федеральном информационном фонде 52854-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт трансформатора.
отсутствуют.
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя.
| Зарегистрировано поверок | 76 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
