| Номер в госреестре | 66886-17 |
| Наименование СИ | Преобразователи измерительные многофункциональные |
| Обозначение типа СИ | ПРИЗ-001 |
| Изготовитель | АО "Юг-Система плюс", г.Краснодар |
| Год регистрации | 2017 |
| Срок свидетельства | 09.03.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные многофункциональные ПРИЗ-001 (далее -преобразователи) предназначены для измерения среднеквадратических значений фазных (межфазных) напряжений, фазных токов, активных, реактивных и полных мощностей фаз, суммарной активной, реактивной и полной мощности, частоты сети, коэффициента мощности в трехпроводных и четырехпроводных электрических сетях трехфазного тока частотой 50 Гц, преобразования измеренных значений в кодированные сигналы и передачи результатов измерений по интерфейсам RS-485.
Принцип действия заключается в измерении входных значений силы переменного тока через трансформаторы тока, а входных значений напряжения переменного тока через схемы согласования, поступающие на входы аналого-цифрового преобразователя измерительнопроцессорного блока. Измерительно-процессорный блок производит аналого-цифровое преобразование мгновенных значений измеряемых сигналов и вычисляет среднеквадратические значения токов и напряжений, активную, реактивную и полную мощности. Измеренные значения по запросу контроллера верхнего уровня передаются через интерфейс RS-485.
Преобразователи состоят из 3-х блоков:
- блока материнской платы с токовыми трансформаторами;
- измерительно-процессорного блока;
- блока питания.
Конструктивно преобразователи выполнены в сплошном пластиковом корпусе с отверстиями для клеммников. Корпус состоит из основания и крышки, соединяемых между собой с помощью специальных защелок на основании корпуса и соответствующих отверстий на крышке. На основании корпуса крепятся, соединенные между собой блоки преобразователя. Корпус предназначен для крепления его на стандартную 35 мм DIN-рейку. Материал корпуса -ударопрочный полистирол, не поддерживающий горения. На верхнюю часть крышки нанесена необходимая маркировка, а также выведена светодиодная индикация. Серийный номер, квартал и год выпуска наносится на специальную наклейку со штрих-кодом, устанавливаемой на боковой поверхности крышки. Маркировка контактов клеммников преобразователя нанесена на боковые выступы крышки.
Цепи тока, напряжения, телесигнализации, телеуправления, интерфейса и питания преобразователей гальванически развязаны между собой и корпусом.
Преобразователи опционально могут иметь 8 входов дискретных сигналов типа "сухой" контакт на номинальное напряжение 24 В постоянного тока, 4 выхода дискретных сигналов (максимальный выходной ток 25 мА, номинальное напряжение 24 В постоянного тока). Преобразователи могут обеспечивать определение состояния входов дискретных сигналов (телесигнализация) с последующей передачей состояний по цифровому интерфейсу, а также управление состоянием дискретных выходов (телеуправление) по командам, поступающим по цифровому интерфейсу.
Преобразователи имеют 16 вариантов исполнений в зависимости от значения измеряемых токов и напряжений, напряжения питания, наличия либо отсутствия дискретных входов и выходов. Варианты исполнений преобразователей приведены в таблице 1.
Таблица 1 - Варианты исполнения преобразователей измерительных многофункциональных ПРИЗ-001
| Исполнение | Входные сигналы | Напряжение питания | Дискретные сигналы | ||||
| Напряжение линейное/фазное, В | Номинальный ток, А | 220 В перем. тока | 24 В пост. тока | ТС, ТУ | |||
| 380/220 | 100/57,7 | 5 | 1 | ||||
| ПРИЗ-001-100-1-220-0.2 | + | + | + | ||||
| ПРИЗ-001-100-1-220-1.2 | + | + | + | + | |||
| ПРИЗ-001-100-1-024-0.2 | + | + | + | ||||
| ПРИЗ-001-100-1-024-1.2 | + | + | + | + | |||
| ПРИЗ-001-100-5-220-0.2 | + | + | + | ||||
| ПРИЗ-001-100-5-220-1.2 | + | + | + | + | |||
| ПРИЗ-001-100-5-024-0.2 | + | + | + | ||||
| ПРИЗ-001-100-5-024-1.2 | + | + | + | + | |||
| ПРИЗ-001-380-1-220-0.2 | + | + | + | ||||
| ПРИЗ-001-380-1-220-1.2 | + | + | + | + | |||
| ПРИЗ-001-380-1-024-0.2 | + | + | + | ||||
| ПРИЗ-001-380-1-024-1.2 | + | + | + | + | |||
| ПРИЗ-001-380-5-220-0.2 | + | + | + | ||||
| ПРИЗ-001-380-5-220-1.2 | + | + | + | + | |||
| ПРИЗ-001-380-5-024-0.2 | + | + | + | ||||
| ПРИЗ-001-380-5-024-1.2 | + | + | + | + | |||
Общий вид преобразователей, схема пломбировки от несанкционированного доступа представлены на рисунке 1.

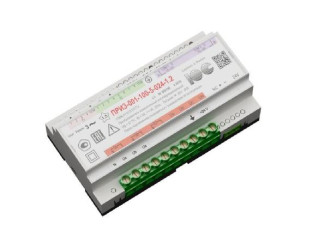

Рисунок 1 - Общий вид преобразователей, схема пломбировки от несанкционированного доступа
Прикладное программное обеспечение (ПО) преобразователей измерительных многофункциональных ПРИЗ-001, записывается в постоянное запоминающее устройство (ПЗУ) преобразователей и представляет собой исполняемый программный, который встроен в преобразователь и является его неотъемлемой частью. Прикладное ПО разделено на исполняемое ПО (priz.hex) и метрологически значимое ПО (priz_meter.hex).
Сервисное ПО «ПРИЗ» поставляется совместно с преобразователями на электронном носителе. Сервисное ПО предназначено для отображения данных измерений, конфигурирования и идентификации прикладного ПО, записанного в ПЗУ преобразователей измерительных многофункциональных ПРИЗ-001.
Исполняемое и метрологически значимое ПО не имеет возможности изменения калибровочных данных и лишено возможности изменения отображаемых данных измерений.
Уровень защиты метрологически значимого программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО преобразователей приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные | Значение |
| Идентификационное наименование | «ПРИЗ» |
| Номер версии (идентификационный номер) | не ниже v. 1.0 |
| Алгоритм вычисления цифрового идентификатора ПО | - |
| Цифровой идентификатор (контрольная сумма исполняемого кода метрологически значимой части ПО) | - |
Основные метрологические и технические характеристики преобразователей приведены в таблицах 3, 4.
Таблица 3 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальный ток /ном, А | 1; 5 |
| Номинальное фазное (междуфазное) напряжение ином, В | 57,7 (100); 220 (380) |
| Диапазон измерения силы переменного тока, А | от 0,011ном до 1,41ном |
| Пределы допускаемой основной приведенной* погрешности измерения силы переменного тока, % | ±0,2 |
| Диапазон измерения напряжения переменного тока, В | от 0,2 ином до 1,4‘ ином |
| Пределы допускаемой основной приведенной* погрешности измерения напряжения переменного тока, % | ±0,2 |
| Диапазон измерения активной фазной и трехфазной мощности, Вт | от (0,2ином0,017нам) до (1,4' ином' 1,4'1ном) |
| Диапазон измерения реактивной фазной и трехфазной мощности, вар | от (0,2 - Цном 0,017ном) до (1,4' ином' 1,4'1 ном) |
| Диапазон измерения полной фазной и трехфазной мощности, В-А | от (0,2-Цном-0,017ном) до (1,4' ином' 1,4'1ном) |
| Пределы допускаемой основной приведенной* погрешности измерения активной, реактивной, полной мощности, % | ±0,5 |
| Диапазон измерения частоты переменного тока, Гц | от 45 до 55 |
| Пределы допускаемой основной абсолютной погрешности измерения частоты переменного тока, Гц | ±0,01 |
| Диапазон измерения коэффициента мощности в диапазонах напряжения от 0,8ином до 1,4ином и силы переменного тока от 0,2-1Ном до 1,47Н(Ш | от -1 до +1 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой основной приведенной* погрешности измерения коэффициента мощности, % | ±0,5 |
| Потребляемая мощность, В А, не более | 3 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 158x89x65 |
| Масса, кг, не более | 0,425 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 15 до 25 от 30 до 80 |
| Рабочие условия: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа (мм рт.ст.) | от -40 до 70 до 95 (без конденсации влаги) от 84 до 106 (от 630 до 795) |
| Напряжение питания, В: - переменный ток частотой от 40 до 400 Гц - постоянный ток | от 90 до 260 от 120 до 370 или от 18 до 36 |
| Средний срок службы, лет, не менее | 25 |
| Наработка на отказ, ч, не менее | 150000 |
| Среднее время восстановления, ч, не более | 1 |
| Примечание: * - за нормирующее значение принято номинальное значение измеряемого параметра в единицах измеряемой величины. | |
Таблица 4 - Пределы допускаемых дополнительных приведенных погрешностей, вызванных воздействием влияющих величин
| Наименование влияющей величины | Значение влияющей величины | Пределы допускаемой дополнительной приведенной погрешности, % |
| Температура окружающего воздуха, °С: - при измерениях силы и напряжения переменного тока | от -40 до 70 | ± 0,1 на каждые 10 °С |
| - при измерении активной, реактивной, полной мощности | ± 0,2 на каждые 10 °С | |
| - при измерении частоты | ± 0,01 на каждые 10 °С | |
| Относительная влажность воздуха, %: - при измерениях силы и напряжения переменного тока | 95 при | ± 0,1 |
| - при измерении активной, реактивной, | температуре 35°С | |
| полной мощности | ± 0,25 | |
| - при измерении частоты | ± 0,01 | |
| Постоянная магнитная индукция, мТл: - при измерениях силы и напряжения переменного тока | 0,5 | ± 0,1 |
| - при измерении активной, реактивной, полной мощности | ± 0,25 | |
| - при измерении частоты | ± 0,01 |
| Наименование влияющей величины | Значение влияющей величины | Пределы допускаемой дополнительной приведенной погрешности, % |
| Частота измеряемой величины, Гц: - при измерениях силы и напряжения переменного тока - при измерении активной, реактивной, полной мощности | от 45 до 55 | ± 0,2 ± 0,5 |
| Коэффициент мощности (cos ф): - при измерениях силы и напряжения переменного тока | ± (от 0,5 до 1) | ± 0,5 |
наносится на корпус преобразователя в виде наклейки и на титульный лист паспорта типографским способом.
Комплектность преобразователей представлена в таблице 5.
Таблица 5 - Комплектность
| Наименование | Количество |
| Преобразователь измерительный многофункциональный ПРИЗ-001 | 1 шт. |
| Розетка 5ESDV-03P | 1 шт. |
| Розетка EC381V-03 | 2 шт. |
| Руководство по эксплуатации УПИА.411618.001 РЭ | 1 экз.* |
| Паспорт УПИА.411618.001 ПС | 1 экз. |
| Методика поверки УПИА.411618.001 МП | 1 экз.* |
| USB флеш-накопитель с сервисным ПО и эксплуатационной документацией | 1 экз.* |
| Примечание * - на партию до 10 шт. | |
осуществляется по документу УПИА.411618.001 МП «Преобразователи измерительные многофункциональные ПРИЗ-001. Методика поверки», утверждённому ООО «ИЦРМ»
22.12.2016 г.
Основные средства поверки представлены в таблице 6.
Таблица 6
| Наименование и тип средства поверки | Регистрационный номер в Федеральном информационном фонде |
| Калибратор переменного тока «Ресурс-К2М» | 31319-12 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30804.3.2-2013 Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний
ГОСТ 30804.3.3-2013 Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний
УПИА.411618.001 ТУ «Преобразователь измерительный многофункциональный ПРИЗ-001. Технические условия»
