Номер в госреестре | 66906-17 |
Наименование СИ | Анализаторы параметров качества электроэнергии трехфазных сетей |
Обозначение типа СИ | Fluke 430-II |
Изготовитель | "Fluke Corporation", США |
Год регистрации | 2017 |
Срок свидетельства | 09.03.2027 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Анализаторы параметров качества электроэнергии трехфазных сетей серии Fluke 430-II (далее - анализаторы) предназначены для измерения и регистрации электроэнергетических величин и показателей качества электрической энергии в трехфазных сетях.
Принцип действия анализаторов основан на аналого-цифровом преобразовании мгновенных значений напряжения и силы тока, измеряемых на фазных и нейтральном проводах электрической сети. В микропроцессоре производится обработка отсчетов и вычисление измеряемых параметров. Наряду со значениями напряжения, силы тока и частоты, фирменный программный алгоритм UPM (Unified Power Measurement) позволяет вычислять активную, реактивную, полную мощность и энергию, а также гармонические искажения и несимметрию токов и напряжений, фиксировать и измерять перенапряжения, провалы и выбросы напряжения и тока, броски тока, фликер, напряжения передаваемых по электросети сигналов связи.
Анализаторы имеют 4 канала измерения напряжения и 4 канала измерения силы тока.
Результаты измерений отображаются на цветном жидкокристаллическом дисплее в виде осциллограмм, диаграмм и таблиц, и могут сохраняться в энергонезависимой памяти и на сменной SD карте. Управление анализаторами производится вручную с лицевой панели или дистанционно по интерфейсу USB.
Серия Fluke 430-II представлена четырьмя моделями - Fluke 434-II, Fluke 435-II, Fluke 437-II и Fluke 438-II. Модель Fluke 434-II является упрощенной модификацией модели Fluke 435-II, модель Fluke 437-II аналогична модели Fluke 435-II и имеет дополнительные функции измерения параметров в сетях с частотой 400 Гц, модель Fluke 438-II в дополнение к функциям модели Fluke 435-II имеет программный модуль Motor Analyzer для измерений параметров электродвигателей.
Функциональные возможности моделей серии Fluke 430-II представлены в таблице 1.
Таблица 1 - Функциональные возможности моделей серии Fluke 430-II
Характеристики | Fluke 434-II | Fluke 435-II | Fluke 437-II | Fluke 438-II |
Класс характеристик по ГОСТ 30804.4.30-2013 | класс S | класс A | класс A | класс A |
Напряжение, сила тока, частота | + | + | + | + |
Мощность и энергия | + | + | + | + |
Энергетические потери | + | + | + | + |
Провалы и выбросы напряжения | + | + | + | + |
Г армоники напряжения и тока | + | + | + | + |
Несимметрия напряжений и токов | + | + | + | + |
Броски тока | + | |||
Фликер | + | |||
Перенапряжения | + | |||
Напряжения сигналов связи | + | |||
Сети частотой 400 Гц | + | |||
Параметры электродвигателей | + |
В состав анализаторов входит комплект из 4-х гибких токоизмерительных преобразователей i430-flexi-TF на основе пояса Роговского для бесконтактного измерения силы тока. Напряжения на выходе преобразователей измеряются в токовых каналах и пересчитываются в значения силы тока.
Анализаторы выполнены в ударопрочном корпусе, имеют электропитание от установленной внутри Li-Ion аккумуляторной батареи либо от сетевого адаптера.

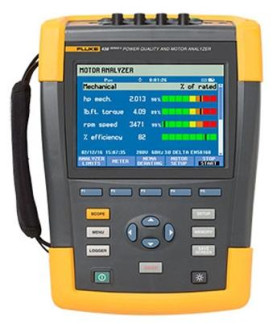

Вид лицевой панели анализаторов с указанием мест нанесения знака утверждения типа и знака поверки, а также места пломбирования от несанкционированного доступа посредством защитного стикера показан на рисунке 1. Общий вид анализаторов с комплектом токоизмерительных преобразователей i430-flexi-TF показан на рисунке 2.
Программное обеспечение, установленное на внутренний контроллер, выполняет функции управления режимами работы, обработки и хранения измерительной информации, взаимодействия с внешними устройствами. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование | Fluke 430 Series Firmware |
Номер версии (идентификационный номер) | V05.00 и выше |
место нанесения знака утверждения типа и знака поверки
представлены в таблицах 3 - 5.
Таблица 3 - Основные метрологические характеристики
Наименование характеристики | Значение |
1 | 2 |
ЧАСТОТА | |
Диапазон измерения частоты электросети, Гц | |
все модели, номинал 50 Гц | от 42,5 до 57,5 |
Fluke 437-II, номинал 400 Гц | от 340 до 460 |
Разрешение по частоте, Гц | |
Fluke 434-II, номинал 50 Гц | 0,01 |
Fluke 435-11, Fluke 437-11, Fluke 438-11, номинал 50 Гц | 0,001 |
Fluke 437-II, номинал 400 Гц | ОД |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц | |
все модели, номинал 50 Гц | ±0,01 |
Fluke 437-II, номинал 400 Гц | ±0,1 |
1 | 2 |
НАПРЯЖЕНИЕ | |
Диапазон измерения среднеквадратических значений (скз) переменного напряжения U, В | от 1 до 1000 |
Номинальные скз напряжения UN, В | 230;400 |
Разрешение по напряжению, В | |
Fluke 434-II | ОД |
Fluke 435-II, Fluke 437-II, Fluke 438-II | 0,01 |
Пределы допускаемой абсолютной погрешности измерения скз напряжения, В (Xun и Хи - числовые значения скз номинального Un и измеренного U напряжения в вольтах) | |
Fluke 434-II | ±0,5-Xun |
Fluke 435-II, Fluke 437-II, Fluke 438-II в диапазоне от 1 до 600 В включ. | ±0,1 -Xun |
Fluke 435-II, Fluke 437-II, Fluke 438-II в диапазоне св. 600 до 1000 В | ±0,1-Хи |
Диапазон измерения скачков напряжения в режиме “Transients”, В (нет в м мгновенное значение (отсчет по курсору) скз | одели Fluke 434-II) ±6000 от 10 до 1000 |
Минимальная длительность регистрируемых скачков напряжения, мкс | 5,0 |
Пределы допускаемой абсолютной погрешности измерения скз напряжения в режиме “Transients”, В | ±10 |
СИЛА ТОКА | |
Диапазоны измерения силы переменного тока (скз) с токоизмерительными преобразователями i430-flexi-TF, А | |
множитель 1х | от 5 до 6000 |
множитель 10x | от 0,5 до 600 |
Разрешение по силе тока, А | |
множитель 1х | 1 |
множитель 10x | ОД |
Пределы допускаемой абсолютной погрешности измерения скз силы тока без учета токоизмерительных преобразователей, A (Xi - числовое значение силы тока амперах) | |
множитель 1х | ±(0,005-Xi + 5) |
множитель 10x | ±(0,005-Xi + 0,5) |
Верхняя частота полосы пропускания по уровню 95 % в каналах измерения напряжения и силы тока, Гц, не менее | 3000 |
Уровень перекрестных помех в каналах измерения силы тока от каналов измерения напряжения, дБ, не более | - 95 |
Характеристики токоизмерительных преобразователей i430-flexi-TF | |
Максимальное допускаемое значение силы тока (скз), А | 6000 |
Коэффициент преобразования силы тока в напряжение КТ, мВ/А | 0,0866 |
Пределы допускаемой относительной погрешности КТ на частоте 50 Гц в диапазоне от 600 до 6000 А при температуре (23 ±3 °C), % | ±1 |
Дополнительная относительная погрешность КТ, связанная с положением провода в окне преобразователя, %, не более | ±2 |
Примечание - в таблице 3 указаны значения основной погрешности при температуре окружающей среды от 15 до 35 °С, если не указано другое значение
Таблица 4 - Производные метрологические характеристики
Наименование характеристики | Значение |
1 | 2 |
НАПРЯЖЕНИЕ | |
Пределы допускаемой абсолютной погрешности измерения параметров переменного напряжения, В (Хш - числовое значение скз номинального напряжения в вольтах) | |
скз за '/г периода в диапазоне от 1 до 1000 В | |
Fluke 434-11 Fluke 435-11, Fluke 437-11, Fluke 438-11 скз основной (первой) гармоники в диапазоне от 1 до 1000 В | .....±1'Хщ.................................................................. .....• 0.2-Хгх......................................................... |
Fluke 434-II | ±0,5-Xun |
Fluke 435-II, Fluke 437-II, Fluke 438-II | ±0,1 -Xun |
амплитуда (пиковое значение) в диапазоне от 1 до 1400 В | ±5-Xun |
Диапазон измерения коэффициента амплитуды Кд | от 1,00 до 2,80 |
Пределы допускаемой относительной погрешности измерения КА, % | ±5 |
Пределы допускаемой относительной погрешности курсорных измерений скачков напряжения в режиме “Transients”, % | ±15 |
СИЛА ТОКА | |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока в диапазоне от 0,5 до 6000 А без учета токоизмерительных преобразователей, А (Xi - числовое значение силы тока амперах) | |
скз за */2 периода, множитель 1х | ±(0,005-Xi+ 10) |
скз за */2 периода, множитель 10х | ±(0,005-Xi+ 1) |
скз основной гармоники, множитель 1х | ±(0,005-Xi+ 5) |
скз основной гармоники, множитель 10x | ±(0,005-Xi + 0,5) |
Пределы допускаемой относительной погрешности измерения амплитуды переменного тока в диапазоне от 0,5 до 8400 А, % | ±5 |
МОЩНОСТЬ (активная, полная, реактивная) | |
Диапазон измерения мощности, Вт, (В-А, вар) | от 0,1 до 6-109 |
Разрешение по мощности, Вт, (В-А, вар), 5 разрядов индикации | от 0,1 до 106 |
Пределы допускаемой абсолютной погрешности измерения мощности, Вт, (В-А, вар), (XP и DP - числовые значения мощности и разрешения по мощности в указанных единицах мощности) | ±(0,01 •Xp + 10-Dp) |
Диапазон измерения коэффициента мощности cos ф | от 0,1 до 1 |
Разрешение по коэффициенту мощности Dф | 0,001 |
Пределы допускаемой абсолютной погрешности измерения cos ф | ±(0,001- cos ф + Dф) |
ГАРМОНИКИ | |
Порядковый номер гармоник и интергармоник, N | от 1 до 50 |
Диапазон измерения относительного уровня и коэффициента гармоник, % | от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерения отношения скз гармоники N к скз напряжения (силы тока) первой гармоники, % | ±0,1-(1 + N) |
Пределы допускаемой абсолютной погрешности отношения скз гармоники N к скз напряжения (силы тока), % | ±0,1-(1 + 4-N) |
Пределы допускаемой относительной погрешности измерения напряжения гармоник в диапазоне от 1 до 1000 В, % | ±5 |
Пределы допускаемой абсолютной погрешности силы тока гармоник в диапазоне до 600 А, А (Xi - числовое значение силы тока амперах) | ±(0,05-Xi + 0,5) |
Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник напряжения (силы тока), % | ±2,5 |
1 | 2 |
Диапазон измерения угла фазового сдвига гармоник, ° | от - 360 до 0 |
Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига гармоник, ° | ± 1-N |
ФЛИКЕР | |
Диапазон измерения дозы фликера | от 0 до 20 |
Пределы допускаемой относительной погрешности измерения дозы фликера в диапазоне от 0,2 до 20, % | ±5 |
НЕСИММЕТРИЯ | |
Диапазон измерения коэффициента несимметрии напряжения и тока, % | от 0 до 20 |
Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии, % | |
напряжение | ±0,1 |
сила тока | ±1 |
ПЕРЕДАВАЕМЫЕ ПО СЕТИ СИГНАЛЫ | |
Частота измеряемых сигналов, Гц | от 60 до 3000 |
Диапазон измерения скз напряжения | от 0 до 1000 |
Пределы допускаемой абсолютной погрешности измерения напряжения скз, В (Xun - числовое значение скз номинального напряжения в вольтах) | ±0,05-Xun |
Диапазон относительных уровней (скз) измеряемых сигналов (к скз напряжения в сети), % | от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерения относительных уровней напряжения, % | ±0,4 |
Таблица 5 - Основные технические характеристики
Наименование характеристики | Значение | |
Разрядность аналого-цифровых преобразователей, бит | 16 | |
Максимальная скорость отсчетов, 1/с | 2-105 | |
Время записи измерительной информации | от 1 часа до 1 года | |
Объем памяти сменной SD карты, Гбайт | 8 | |
Параметры сети питания переменного тока для подключения сетевого адаптера | ||
частота, Гц | 50±0,5 | |
напряжение, В | от 196 до 264 | |
Время непрерывной работы от аккумуляторной батареи, час, не менее | 6,5 | |
Габаритные размеры, мм | ||
высота | 265 | |
ширина | 190 | |
толщина | 70 | |
Масса с аккумуляторной батареей, кг, не более | 2,0 | |
Рабочие условия применения | ||
температура окружающего воздуха, °С | ||
питание от аккумуляторной батареи | от 0 до 40 | |
питание от сетевого адаптера относительная влажность воздуха, %, не более при температуре до 30 °С | от 0 до 50 95 | |
при температуре до 40 °С | 75 | |
при температуре до 50 °С | 45 | |
Электромагнитная совместимость | по ГОСТ Р МЭК 61326-1-2014 | |
Безопасность | по ГОСТ IEC 61010-1-2014 |
наносится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 6.
Таблица 6 - Комплектность анализаторов
Наименование и обозначение | Кол-во |
Анализатор Fluke 434-II / Fluke 435-II / Fluke 437-II / Fluke 438-II | 1 шт. |
Сетевой адаптер BC430 с комплектом переходников для сетевой вилки | 1 шт. |
Аккумуляторная батарея ВР290 | 1 шт. |
Комплект из 5-ти измерительных проводов TL430 | 1 шт. |
Комплект из 5-ти зажимов типа «крокодил» | 1 шт. |
Комплект бирок для входных разъемов WC100 | 1 шт. |
Наручный ремешок | 1 шт. |
Интерфейсный кабель (USB-A - mini USB-B) | 1 шт. |
Комплект из 4-х токоизмерительных преобразователей i430-flexi-TF (по заказу) | 1 шт. |
Компакт-диск с руководствами пользователя и программным обеспечением | 1 шт. |
SD карта памяти (установлена) | 1 шт. |
Мягкий переносной футляр C1740 (для Fluke 434-II, Fluke 435-II, Fluke 438-II) | 1 шт. |
Жесткий кейс на колесиках C437 (для Fluke 437-II) | 1 шт. |
Инструкция по безопасности | 1 экз. |
Методика поверки МП 209-18-2017 | 1 экз. |
осуществляется по документу МП 209-18-2017 «ГСИ. Анализаторы параметров качества электроэнергии трехфазных сетей серии Fluke 430-II», утвержденному ФГУП «ВНИИМС»
26.01.2017 г.
Основные средства поверки представлены в таблице 7.
Таблица 7 - Средства поверки
Наименование | Требуемые метрологические характеристики | Рекомендуемый тип средства измерений, номер в реестре |
Калибратор переменного напряжения | Относительная погрешность воспроизведения скз переменного напряжения от 1 до 1000 В на частотах от 50 Гц до 3 кГц не более ±0,033 %; Относительная погрешность воспроизведения частоты переменного напряжения не более ±0,0125 % | Калибратор многофункциональный Fluke 5520A, рег. № 51160-12 |
Калибратор переменного тока | Относительная погрешность воспроизведения скз силы переменного тока 1000 А на частоте 50 Гц в окне токоизмерительных клещей не более ±0,33 % | Калибратор универсальный Fluke 9100 с токовой катушкой 50 витков (опция 200), рег. № 25985-09 |
Вольтметр переменного напряжения | Относительная погрешность измерения скз переменного напряжения 87 мВ на частоте 50 Гц не более ±0,1 % | Мультиметр Agilent 3458A, рег. № 25900-03 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится переднюю панель корпуса аттенюатора в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
приведены в разделах 5 - 24 документа «Fluke 434-II / Fluke 435-II / Fluke 437-II. Руководство пользователя» и в разделе «Параметры функции Motor Analyzer» документа «Fluke 438-II. Руководство пользователя».
Нормативные документы, устанавливающие требования к анализаторам параметров качества электроэнергии трехфазных сетей серии Fluke 430-II
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008). Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
