| Номер в госреестре | 66911-17 |
| Наименование СИ | Измерители двухпроводной линии |
| Обозначение типа СИ | ALW-N |
| Изготовитель | "APLISENS S.A.", Польша |
| Год регистрации | 2017 |
| Срок свидетельства | 09.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители двухпроводной линии ALW-N (далее - измерители) предназначены для измерений стандартного сигнала постоянного тока, формируемого преобразователями различных неэлектрических величин в электрический сигнал.
Принцип работы измерителей заключается в преобразовании входного аналогового сигнала силы постоянного тока в цифровой сигнал при помощи АЦП, его обработки с помощью микроконтроллера и вывода на ЖК индикатор.

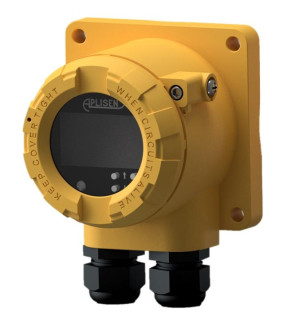

Измерители выполнены в корпусе из литого под давлением алюминиевого сплава, в котором расположены электронный блок и клеммы. Корпус имеет резьбовую крышку со смотровым окном и отверстия под кабельные вводы.
Измерители выпускаются в общепромышленном и взрывозащищенном Ex исполнениях.
Измерители имеют встроенное программное обеспечение (ПО), которое используется для вычисления значений измеряемой величины и вывода их на ЖК индикаторе.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р 50.2.077-2014.
Конструкция измерителей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AM1_cpu_01. XX (X = 0.. .9) |
| Номер версии (идентификационный номер) ПО | XXX (X = 0.9) |
| Цифровой идентификатор ПО | отсутствует |
| Тип ПО | встроенное |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной погрешности измерения силы постоянного тока, при нормирующем значении - верхняя граница диапазона измерений, % | ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Падение напряжения на измерителе, В, не более | 6 |
| Г абаритные размеры средства измерений, мм, не более - высота - ширина - длина | 130 95 81 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: - температура окружающей среды (исполнение Ex), °С - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -50 до +75 от -30 до +60 80 от 96 до 104 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 5 10 000 |
| Маркировка взрывозащиты | 1Ex ia IIC T4 Gb Ex ia IIIC T110°C Da 1Ex d IIC T4 Gb |
наносится на этикетку измерителя методом термопечати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель двухпроводной линии | ALW-N | 1 шт. |
| Комплект принадлежностей | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-4118-551-2016 | 1 экз. |
| Наименование | Обозначение | Количество |
| Паспорт | 56607470.305.ПС | 1 экз. |
| Примечание - Комплект принадлежностей поставляется по заказу | ||
осуществляется по документу РТ-МП-4118-551-2016 «ГСИ. Измерители двухпроводной линии ALW-N. Методика поверки», утвержденному ФБУ «Ростест-Москва» 28.12.2016 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска и (или) наклейки со штрих кодом наносится в паспорте или на свидетельство о поверке.
отсутствуют.
Техническая документация APLISENS S.A.
| Зарегистрировано поверок | 236 |
| Поверителей | 13 |
| Актуальность данных | 21.11.2024 |
