Государственный реестр средств измерений

Анализаторы цепей векторные ZNBT8, ZNBT20, 66923-17

66923-17
Анализаторы цепей векторные ZNBT8, ZNBT20 предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) многополюсников.
Карточка СИ
Номер в госреестре 66923-17
Наименование СИ Анализаторы цепей векторные
Обозначение типа СИ ZNBT8, ZNBT20
Изготовитель "Rohde & Schwarz GmbH & Co. KG", Германия
Год регистрации 2017
Срок свидетельства 09.03.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы цепей векторные ZNBT8, ZNBT20 предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) многополюсников.

Описание

Принцип действия анализаторов цепей векторных ZNBT8, ZNBT20 основан на подаче на тестируемое устройство высокочастотного сигнала, формируемого встроенным в прибор генератором, и измерении отклика от устройства с помощью супергетеродинных приемников. При этом отраженные сигналы выделяются с помощью мостового рефлектрометра.

В анализаторах цепей векторных ZNBT8, ZNBT20 реализованы различные виды калибровок по наборам внешних калибровочных мер и соответствующие векторные коррекции составляющих систематической погрешности измерений.

Анализаторы цепей векторные ZNBT8, ZNBT20 конструктивно выполнены в корпусе настольного исполнения и работают под управлением встроенного персонального компьютера с операционной системой Windows. Для отображения программной панели управления необходимо подключение внешнего монитора.

Результаты измерений выводятся на экран дисплея в графической форме и могут быть сохранены в цифровой форме. Для работы в составе автоматизированных систем анализаторы цепей векторные ZNBT8, ZNBT20 обеспечивают подключение по интерфейсам LAN и GPIB (опция).

Модели анализаторов цепей векторных ZNBT8, ZNBT20 отличаются количеством измерительных портов и диапазоном частот и имеют следующие опции:

B108/B112/B116/B120/B124 - опции дополнительных измерительных портов до 8/до 12/ до 16/до 20/до 24;

B2x - опции внутренних аттенюаторов для встроенного источника сигналов,

где x = 1 для портов с 1 по 4/2 - с 5 по 8/3 - с 9 по 12/4 - с 13 по 16/5 - с 17 по 20/6 -с 21 по 24;

B10 - опция интерфейс GPIB;

B4 - опция генератора опорной частоты повышенной точности;

K17 - опция полосы пропускания приемника 10 МГц;

K19 - опция разрешение установки частоты 1 мГц;

ZV-Z235/ZV-Z270 - наборы калибровочных мер.

Общий вид анализаторов цепей векторных ZNBT8, ZNBT20 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение места для нанесения знака поверки приведены на рисунке 2.

Г

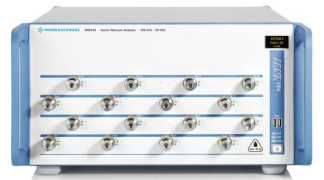

Рисунок 1 - Общий вид средства измерений

Программное обеспечение

Программное обеспечение «FW ZNBT» предназначено только для управления режимами работы анализаторов цепей векторных ZNBT8, ZNBT20.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов цепей векторных ZNBT8, ZNBT20 за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW ZNBT

Номер версии (идентификационный номер) ПО

Версия 2.70 и выше

Цифровой идентификатор ПО

нет данных

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон частот, Гц

ZNBT8

от 9103 до 8,5109

ZNBT20

от 1105 до 20109

Номинальное значение частоты опорного кварцевого генератора, МГ ц

10

Пределы допускаемой относительной основной погрешности частоты опорного генератора 5оп

штатно

±110-6

опция B4

±110-7

Количество измерительных портов

ZNBT8

штатно

4

опции B108/B112/B116/B120/ B124

8/12/16/20/24

ZNBT20

штатно

8

опции В 112/В 116

12/16

Диапазон полос пропускания, Гц

штатно

от 1 до 1 106

опция K17

от 1 до 1 107

Разрешение установки частоты синтезатора, Гц

штатно

1

опция K19

0,001

Динамический диапазон для ZNBT8 при полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее

от 9 до 100 кГц включ.

100

св. 100 кГц до 50 МГц включ.

120

св. 50 МГц до 4 ГГц включ.

130

св. 4 до 7 ГГц включ.

125

св. 7 до 8,5 ГГц включ.

120

Динамический диапазон для ZNBT20 при полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее

от 100 кГц до 1 МГц включ.

105

св. 1 до 10 МГц включ.

115

св. 10 МГц до 2 ГГц включ.

120

св. 2 до 10 ГГц включ.

115

св. 10 до 20 ГГц включ.

110

Диапазон установки уровня выходной мощности для ZNBT8, в диапазонах частот, дБ относительно 1 мВт

Штатно

от 9 кГц до 100 МГц включ.

от -55 до +10

св. 100 МГц до 2,5 ГГц включ.

от -55 до +13

св. 2,5 до 7,5 ГГц включ.

от -55 до +10

св. 7,5 до 8,5 ГГц включ.

от -55 до +8

опции

В2х

от 9 кГц до 100 МГц включ.

от -85 до +10

св. 100 МГц до 2,5 ГГц включ.

от -85 до +13

св. 2,5 до 7,5 ГГц включ.

от -85 до +10

св. 7,5 до 8,5 ГГц включ.

от -85 до +8

1

2

Диапазон установки уровня выходной мощности для ZNBT20, в диапазоне частот, дБ относительно 1 мВт

штатно

от 100 кГц до 1 МГц включ.

от -30 до +6

св. 1 до 10 МГц включ.

от -30 до +8

св. 10 МГц до 1 ГГц включ.

от -30 до +10

св. 1 до 10 ГГц включ.

от -30 до +8

св. 10 до 20 ГГц включ.

от -30 до +5

опции

В2x

от 100 кГц до 1 МГц включ.

от -60 до +6

св. 1 до 10 МГц включ.

от -60 до +8

св. 10 МГц до 1 ГГц включ.

от -60 до +10

св. 1 до 10 ГГц включ.

от -60 до +8

св. 10 до 20 ГГц включ.

от -60 до +5

Пределы допускаемой относительной погрешности установки уровня мощности минус 10 дБ относительно 1 мВт, в диапазоне частот, дБ

от 9 до 50 кГц включ.

±3

св. 50 кГц до 10 ГГц включ.

±2

св. 10 до 20 ГГц включ.

±3

Пределы допускаемой относительной погрешности измерений уровня мощности минус 10 дБ относительно 1 мВт, в диапазоне частот, дБ

от 9 до 100 кГц включ.

±2

св. 100 кГц до 20 ГГц включ.

±1

Нелинейность приемников относительно уровня минус 10 дБ относительно 1 мВт, дБ, не более

±0,1

Уровень собственного шума приемников для ZNBT8 нормализованный к полосе 1 Гц, в диапазоне частот, дБ относительно 1 мВт, не более

от 9 до 50 кГц включ.

-115

св. 50 кГц до 50 МГц включ.

-120

св. 50 МГц до 4 ГГц включ.

-130

св. 4 до 6,5 ГГц включ.

-125

св. 6,5 до 8,5 ГГц включ.

-120

Уровень собственного шума приемников для ZNBT20 нормализованный к полосе 1 Гц, в диапазоне частот, дБ относительно 1 мВт, не более

от 100 до 300 кГц включ.

-105

св. 300 кГц до 1 МГц включ.

-110

св. 1 до 10 МГц включ.

-115

св. 10 МГц до 2 ГГц включ.

-120

св. 2 до 20 ГГц включ.

-115

Среднеквадратическое значение шумов измерительной трассы при измерении модуля/фазы коэффициента отражения для уровня выходной мощности 0 дБ относительно 1 мВт, коэффициента отражения 0 дБ, в полосе пропускания 10 кГц, диапазона частот свыше 300 кГц, дБ/градус, не более

модуль

фаза

0,004

0,035

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения для ZNBТ8, в зависимости от диапазона частот и модуля коэффициента отражения, дБ/градус

модуль

фаза

от 9 кГц до 4,5 ГГц включ.

0 дБ

0,2

1,3

-3 дБ

0,2

1,3

-6 дБ

0,2

1,3

-15 дБ

0,4

2,5

-25 дБ

1

7

-35 дБ

3

25

1

2

модуль

фаза

св. 4,5 до

8,5 ГГц включ.

0 дБ

0,3

2,3

-3 дБ

0,3

2,3

-6 дБ

0,3

2,3

-15 дБ

0,6

4,2

-25 дБ

1,7

15

-35 дБ

4,5

45

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения для ZNBТ20, в зависимости от диапазона частот и модуля коэффициента отражения, дБ/градус

модуль

фаза

от 100 кГц до

700 МГц включ.

0 дБ

0,6

4

-3 дБ

0,6

4

-6 дБ

0,6

5

-15 дБ

1,0

7

-25 дБ

2,2

17

-35 дБ

5,5

54

св. 0,7 до 20 ГГц включ.

0 дБ

0,4

3

-3 дБ

0,4

3

-6 дБ

0,4

3

-15 дБ

0,6

5

-25 дБ

1,7

11

-35 дБ

4,0

31

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента передачи для ZNBТ8, в зависимости от диапазона частот и модуля коэффициента передачи, дБ/градус

модуль

фаза

от 9 до 100 кГц включ.

св. -50 до +5 дБ включ.

0,2

0,6

от -60 до -50 дБ включ.

0,3

2

св. 100 кГц до 8,5 ГГц включ.

св. -40 до +5 дБ включ.

0,06

0,6

св. -50 до -40 дБ включ.

0,06

0,6

от -60 до -50 дБ включ.

0,2

1

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента передачи для ZNBТ20, в зависимости от диапазона частот и модуля коэффициента передачи, дБ/градус

от 100 кГц до 700 МГц включ.

модуль

фаза

св. -35 до +5 дБ включ.

0,25

1,4

св. -50 до -35 дБ включ.

0,25

1,4

от -60 до -50 дБ включ.

0,25

1,4

св. 0,7 до 20 ГГц включ.

св.-35 до +5 дБ включ.

0,15

1,0

св.-50 до -35 дБ включ.

0,15

1,0

от -60 до -50 дБ включ.

0,15

1,0

Разъем СВЧ измерительных портов

ZNBT8

N «розетка»

ZNBT20

3,5 мм «вилка»

1

2

Модуль коэффициента отражения измерительных портов нескорректированный, в диапазоне частот, дБ, не более

ZNBT8

от 9 кГц до 50 кГц включ.

-10

св. 50 кГц до 8,5 ГГц включ.

-20

ZNBT20

от 100 кГц до 20 МГ ц включ.

-16

св. 20 МГ ц до 2 ГГц включ.

-20

св. 2 до 20 ГГ ц включ.

-16

Таблица 3 - Основные технические характеристики

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от +18 до +28 от 40 до 90

Условия хранения и транспортирования:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от -20 до +60 не более 90

Масса без опций, кг, не более

40

Габаритные размеры (ширинахвысотахглубина), мм

463x240x612

Напряжение питания от сети переменного тока, В

от 100 до 240

Частота питания от сети переменного тока, Гц

50 или 60

Потребляемая мощность, Вт, не более

1000

Время прогрева, мин

30

Средняя наработка на отказ, лет

10

Знак утверждения типа

наносится на переднюю панель анализаторов цепей векторных ZNBT8, ZNBT20 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор цепей векторный

ZNBT8, ZNBT20

1 шт.

Опции

по отдельному заказу

Комплект ЗИП

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

РТ-МП-4131-441-2017

1 экз.

Поверка

осуществляется по документу РТ-МП-4131-441-2017 «ГСИ. Анализаторы цепей векторные ZNBT8, ZNBT20. Методика поверки», утвержденному ФБУ «Ростест-Москва» 16 января 2017 г. Основные средства поверки:

-    стандарт частоты рубидиевый GPS -12RG (регистрационный номер 43830-10);

-    частотомер универсальный CNT-90XL (регистрационный номер 41567-09);

-    аттенюатор ступенчатый RSC (регистрационный номер 48368-11);

-    преобразователь измерительный NRP-Z55 (регистрационный номер 37008-08);

-    анализатор спектра FSV30 (регистрационный номер 42593-09);

-    набор мер коэффициентов передачи и отражения ZV-Z270, ZV-Z235 (регистрационный номер 52112-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заднюю панель анализаторов цепей векторных ZNBT8, ZNBT20 в соответствии с рис. 2 или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к анализаторам цепей векторным ZNBT8, ZNBT20

ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот 0,01 - 65,00 ГГц

МИ 3411-2013 ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик
