Номер в госреестре | 66932-17 |
Наименование СИ | Меры электрического сопротивления многозначные |
Обозначение типа СИ | МС3071 |
Изготовитель | ООО предприятие "ЗИП-Научприбор", г.Краснодар |
Год регистрации | 2017 |
Срок свидетельства | 09.03.2022 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Меры электрического сопротивления многозначные МС3071 (далее - ММЭС) являются регулируемыми мерами и предназначены для воспроизведения электрического сопротивления в цепях постоянного тока.
Принцип действия ММЭС заключается в коммутации набора высокостабильных резисторов на выходные измерительные зажимы электронными ключами с цифровым управлением. Управление производится с передней панели или от персонального компьютера (ПК) через внешний интерфейс USB или RS232.
Набор резисторов представляет собой последовательно соединённые семь декад по девять ступеней с равнономинальными резисторами в каждой декаде.
В зависимости от номинального состава декад ММЭС имеют пять исполнений, различающихся по диапазону номинального (и воспроизводимого) сопротивления, минимальному шагу перестройки и значению начального сопротивления. Каждое из пяти исполнений выпускается серийно трёх классов точности. Полный цифровой код обозначения исполнения содержит сведения о диапазоне воспроизводимых сопротивлений, классе точности ММЭС, температуре её калибровки, климатическом исполнении и категории размещения. Код указывается в табличке на задней панели, индицируется на индикаторе при включении ММЭС, а также приводится в формуляре на ММЭС. Расшифровка кода приведена в руководстве по эксплуатации и формуляре.

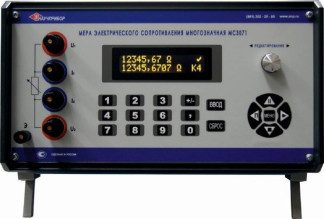

Общий вид ММЭС представлен на рисунке 1. Места нанесения знаков поверки и пломбировки указаны на рисунке 2.
Программное обеспечение ММЭС состоит из встроенного программного обеспечения (ВПО) и прикладного программного обеспечения (ППО).
ВПО управляет работой ММЭС и определяет ее функциональные возможности. С помощью ВПО производится компенсация начального сопротивления ММЭС и отклонений действительных значений сопротивлений резисторов, расчет погрешности установки номинального значения и расчет допустимых напряжений и токов, подаваемых на измерительную цепь ММЭС.
ВПО обеспечивает управление ММЭС, как с помощью клавиатуры на лицевой панели, так и через открытый интерфейс с использованием ПК с предустановленным на него ППО.
Изменение ВПО через внешний интерфейс невозможно. Доступ к носителю ВПО после нанесения пломб невозможен.
Таблица 1 - Идентификационные данные НПО и ВПО
Идентификационные данные | Значение | |
ППО | ВПО | |
Идентификационное наименование | «УММС» | «МЭС» |
Номер версии (идентификационный номер) | v1.0.0.0 и выше | v1.0.0.0 |
Идентификационное наименование исполняемого файла | umms.exe | |
Идентификационное наименование файла библиотеки | umms metrol.dll | |
Алгоритм вычисления цифрового идентификатора ПО (файла umms metrol.dll) | md5 | |
Цифровой идентификатор (контрольная сумма исполняемого кода метрологически значимой части ПО) | 76a340e9747cfeee2 1dd4e918c7eed7c |
ППО обеспечивает связь с ВПО и возможность управлять работой ММЭС с помощью ПК. Также ППО допускает защищенную паролем возможность ввода новых значений действительных значений сопротивлений декад, полученных по результатам поверки, при этом эти значения записываются в свидетельство о поверке и формуляр для обеспечения в случае необходимости их сверки.
Возможность изменения ППО отсутствует, так как при каждом его запуске вычисляется цифровой идентификатор и при его несовпадении с заданным работа программы блокируется. Идентификационные данные ППО и ВПО приведены в таблице 1.
Уровень защиты по Р 50.2.077-2014 - высокий.
нормированы в соответствии с ГОСТ 23737-79 и представлены в таблицах 2...4. Условия применения и предельные условия эксплуатации представлены в таблицах 5, 6.
Таблица 2 - Характеристики ММЭС для исполнений
Наименование характеристики | Значение для исполнения МС3071 | |||||||||||||||
-11 | -12 | -13 | -21 | -22 | -23 | -33 | -34 | -35 | -45 | -46 | -47 | -56 | -57 | -58 | ||
Диапазон номинальных значений сопротивления, Ом | от 0 до 9 999,999 | от 0 до 99 999,99 | от 0 до 999 999,9 | от 0 до 9 999 999 | от 0 до 99 999 990 | |||||||||||
Минимальный шаг установки сопротивления, Ом | 0,001 | 0,01 | 0,1 | 1 | 10 | |||||||||||
Класс точности c / d | 'о CD О, о" | 'о СЧ 0 ,0 0, | 'о 1П 0 ,0 0, | 40 'о 01 ,0 0, | 40 'о СЧ 0 ,0 0, | 40 'о 1П 0 ,0 0, | С~- о 1Г) 0 ,0 0, | С~- 'о ,01 0, | С~- о <N ,0 0, | 00 'о 2 ,0 0, | 00 'о in, 1Г> ,0 0, | 00 'о cs 0, | O' 'о in, 5 ,0 0, | 'о cs 0, | 0 (N, 0, | |
Коэффициент b | 0,01 | 0,02 | 0,05 | 0,1 | 0,05 | 0,1 | 0,2 | |||||||||
Начальное сопротивление: - для подключения 4Х, Ом, не более - для подключения 2Х, Ом, не более - пределы допускаемого отклонения, % - пределы допускаемой дополнительной погрешности в рабочем диапазоне температур, % | 0,11 | 0,022 | 1,4 | 2,8 | 11 | |||||||||||
0,11+0,004 | 0,022+0,004 | 1,4+0,004 | 2,8+0,03 | 11+0,03 | ||||||||||||
±0,2 | ±0,5 | ±2 | ±5 | ±10 | ||||||||||||
±0,0 9 | ± 0,18 | ± 0,45 | ± 0,9 | ± 1,8 | ±4,5 | ±9 | ||||||||||
Пределы допускаемого отклонения действительного значения сопротивления от номинального при первичной поверке, Зп, % | 5?t = ± где Ямак - наибольшее з! R - номинальное значени | Ямак b + а ■ (--1) ' R . 5 ачение сопротивл е включенного со | ения ММЭС, Ом противления, Ом | |||||||||||||
Пределы допускаемой основной погрешности в течение каждого года со дня первичной поверки, или аттестации, 8Н, % | Ян = + где Ямак - наибольшее з! R - номинальное значени | . т ,Кмак V r+d-( g 1) ^ ачение сопротивл е включенного со | ения ММЭС, Ом противления, Ом | |||||||||||||
Примечание - 4Х и 2Х - соответственно четырёх и двухпроводные схемы подключения |
Наименование характеристики | Значение для исполнения МС3071 | ||||
-11 | -12 -13 | -21 | -22 -23 -33 | -34 -35 -45 -46 -47 -56 -57 -58 | |
Номинальная мощность рассеивания каждого резистора, мВт | 10 | 25 | |||
Максимальная мощность рассеивания каждого резистора, мВт | 25 | 50 | 25 | 50 | |
Термоконтактная э.д.с, мкВ, не более | 5 | не нормируется |
Таблица 3 - Характеристики общие для всех исполнений ММЭС
Наименование характеристики | Значение |
Пределы допускаемой дополнительной погрешности ММЭС, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления, % | численно равны значениям пределов допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности ММЭС при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность, при нормальных условиях применения и установившемся состоянии теплового равновесия, % | |
Допускаемое изменение действительного значения сопротивления ММЭС, подключенной по схеме 2Х, после стократного подключения и отключения от ММЭС соединительных проводников, не более | 10% значений пределов допускаемой основной погрешности |
Время смены значения сопротивления, с, не более | 1* |
Значение предельной мощности для начального сопротивления, Вт | 1 |
Количество декад, шт. | 7 |
Количество ступеней в каждой декаде, шт. | 9 |
Категория измерений | I |
Категория загрязнения | 1 |
Класс защиты от поражения электрическим током | I |
Напряжение питающей сети переменного тока, В | 220±22 |
Частота питающей сети, Гц | 50±1 |
Содержание гармоник питающей сети, %, не более | 5 |
Потребляемая мощность, В А, не более | 15 |
Продолжительность непрерывной работы, ч, не менее | 120 |
Интерфейсы | USB и RS232 |
Наработка на отказ, ч, не менее | 10 000 |
Срок службы, лет, не менее | 10 |
Г абаритные размеры (длина х ширина х высота), мм, не более | 400 х 365 х 215 |
Масса, кг, не более | 11 |
* Для исполнения «-5Х» в компенсированном режиме допускается десятикратное увеличение времени |
Таблица 4 - Значения максимальных и предельных напряжений, подаваемых на декады ММЭС
Декада, Ом | 10-3 X 9 | 10-2 X 9 | 10-1 X 9 | 1 X 9 | 101 X 9 | 102 X 9 | 103 X 9 | 104 X 9 | 105 X 9 | 106 X 9 | 107 X 9 |
Значение максимального напряжения, В | 18 | 22 | 100 | ||||||||
Значение предельного напряжения, В | 22 | 54 | 540 |
Таблица 5 - Нормальные и рабочие условия применения ММЭС
Значения влияющей величины условий применения для ММЭС классов точности
Влияющая
величина
рабочих
нормальных
2
0
0
5
0
0
2
0
0
5
0
0
5
0
2
0
5
0
0
0
0
0
,2
0,
,0
0,
Температура окружающего воздуха, °С
te
±0,2
to
±0,5
te
±1
te
±1
te
±2
te
±5
te
±10
Относительная влажность воздуха, %
от 25 до 80
от 84 до 106,7 (от 630 до 800)
Атмосферное давление, кПа (мм рт. ст.)_
Примечание - te - температура калибровки ММЭС при выпуске из производства, равная +20°С или под заказ +21, +22 или +23 °С_
Таблица 6 - Предельные условия эксплуатации
Значение влияющей величины при | ||||
олилшщал ьсличиш | транспортировании | хранении | ||
для исполнений | МС3071-11, МС3071-12, МС3071-13 | |||
МС3071-21, МС3071-22, МС3071-23 | от -10 до +50 | |||
Температура | МС3071-33, МС3071-34 | от +10 до +35, от +5 до +40* | ||
окружающего | МС3071-35 | |||
воздуха, °С | МС3071-45, МС3071-46, МС3071-47 | от -40 до +50 | ||
МС3071-56, МС3071-57, МС3071-58 | ||||
Относительная влажность воздуха, % | до 95 при 25 °С | |||
Атмосферное давление, кПа (мм рт. ст.) | от 84 до 106,7 (от 630 до 800) | |||
* От + 5 до + 40 - при хранении в заводской упаковке |
наносят типографским или печатным способом на титульных листах руководства по эксплуатации и формуляра, на переднюю панель ММЭС - методом металлографии.
Комплект поставки ММЭС приведён в таблице 7.
Таблица 7 - Комплектность
Наименование | Обозначение | Кол. шт. |
1 МС3071 | ИУСН.411642.004 | 1 |
2 Руководство по эксплуатации | ИУСН.411642.004РЭ | 1 |
3 Формуляр | ИУСН.411642.004ФО | 1 |
Наименование | Обозначение | Кол. шт. |
4 Компакт-диск1 «УММС» | 1 | |
5 Кабель сетевой 220В-16А (220В-16А-1,8 м) | 1 | |
6 Кабель интерфейса RS232 (DB-9М-F-1,8 м) | 1 | |
7 Кабель интерфейса USB (USB-2.0АM-BM-1,8 м) | 1 | |
8 Вставка плавкая запасная (0,5 А-250 В) | 1 | |
9 Укладочный ящик (по требованию заказчика) | 1 | |
Примечания: 1 Вместо компакт-диска может поставляться любое устройство хранения информации с программным обеспечением. 2 ММЭС вместо потребительской тары может поставляться в укладочном ящике. |
осуществляется по документу ИУСН.411642.004РЭ «Мера электрического сопротивления многозначная МС3071. Руководство по эксплуатации»методике, раздел 5 «Поверка», утвержденному ФБУ «Краснодарский ЦСМ» 19.08 2016 г.
Основные средства поверки приведены в таблице 8.
Таблица 8 - Основные средства поверки
Наименование | Тип | Регистрационный номер |
Мультиметр цифровой прецизионный | F№ 8508A | 25984-14 |
Мегаомметр | ЭС0202/1М-Г | 60787-15 |
Тераомметр | ТОмМ-01 | 25380-03 |
У становка для проверки параметров электрической безопасности | GPT-815 | 46633-11 |
Компаратор-калибратор универсальный | КМ300 | 54727-13 |
Набор однозначных мер электрического сопротивления термостатированный | MC3050T | 42649-09 |
Мера электрического сопротивления однозначная | Р3050М-3 | 46843-11 |
Мера электрического сопротивления | Р4013 | 5084-75 |
Мера электрического сопротивления | Р4023 | 5084-75 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ММЭС с требуемой точностью.
Знаки поверки наносятся на мастичную пломбу винтов задней стенки ММЭС.
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин.
Общие технические условия
ГОСТ 23737-79 ГСИ. Меры электрического сопротивления. Общие технические условия Приказ Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016г. Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования
ИУСН.411642.004ТУ Мера электрического сопротивления многозначная МС3071. Технические условия
