| Номер в госреестре | 66934-17 |
| Наименование СИ | Дефектоскопы акустические |
| Обозначение типа СИ | АД-701М |
| Изготовитель | ООО "Контроль. Измерение. Диагностика.", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 09.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы акустические АД-701М (далее - дефектоскопы) предназначены для неразрушающего контроля изделий из слоистых пластиков на предмет определения расслоений, непроклея, внутренних дефектов структуры, для измерений геометрических размеров дефектов с помощью обработки полученных сигналов.
Принцип действия дефектоскопа основан на методе свободных колебаний и импульсном импедансном методе с использованием раздельно-совмещенного и совмещенного преобразователей.
Метод свободных колебаний основан на ударном возбуждении в контролируемом объекте импульсов свободно затухающих упругих колебаний и анализе их спектров. Признаком дефекта служит изменение спектра по сравнению со спектром в бездефектных зонах изделия. Преобразователь для контроля методом свободных колебаний содержит ударный вибратор и приемник упругих колебаний. В качестве приемника используется микрофон.
Акустический импедансный метод использует зависимость механического импеданса контролируемого объекта от наличия в нем дефектов.
В дефектоскопе использованы варианты импедансного метода, как с разделением зон контакта с контролируемым изделием (раздельно-совмещенный преобразователь ПИ-101), так и с совмещением зон возбуждения и приема колебаний изделия (совмещенный преобразователь ПИ-201). Преобразователи ПИ-101 и ПИ-201 для генерации и приема колебаний содержат соответственно пьезоизлучатель и пьезоприемник.
В дефектоскопе применяется амплитудная и спектральная обработка информации.
Конструктивно дефектоскоп состоит из электронного блока и трех сменных преобразователей.

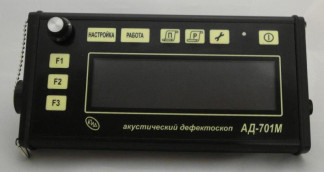

На рисунках 1 и 2 показан внешний вид электронного блока. На передней панели электронного блока расположены многофункциональный графический дисплей, пленочная клавиатура и рукоятка энкодера. На задней панели расположены разъемы для подключения измерительного модуля и внешних устройств. На рисунке 3 показан внешний вид сменных преобразователей.
Конструкция дефектоскопа предусматривает пломбирование электронного блока от несанкционированного доступа. Место пломбирования указано стрелкой на рисунке 1.
Место
пломбирования
Рисунок 2 - Внешний вид задней панели электронного блока
На электронный блок дефектоскопов устанавливается программное обеспечение (ПО), которое осуществляет функции индикации и управления.
Идентификационные данные ПО дефектоскопов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АД-701 М |
| Номер версии (идентификационный номер) ПО | 2.3 и выше |
Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Частота задающего генератора, Гц | 25±0,1 |
| Диапазон измерений амплитуды сигнала от искусственного дефекта, В | от 0 до 2,5 |
| Пределы допускаемой абсолютной погрешности измерений амплитуды сигнала от искусственного дефекта, В где Х - измеренное значение, В | ±(0,3-Х+0,01) |
| Порог чувствительности к определению искусственных дефектов (минимальная площадь выявляемого дефекта при глубине залегания 1,5 мм), мм X мм | 12x12 |
| Время непрерывной работы от встроенного аккумулятора, ч | 24 |
| Г абаритные размеры электронного блока, мм, не более | |
| - длина | 215 |
| - ширина | 110 |
| - высота | 35 |
| Масса электронного блока, кг, не более | 0,7 |
| Г абаритные размеры преобразователей, мм, не более | |
| - длина | 130 |
| - диаметр | 33 |
| Масса преобразователей, кг, не более | 0,2 |
| Диапазон рабочих температур, °С | от - 5 до + 50 |
| Параметры электропитания: напряжение, В | |
| - встроенный аккумулятор | 3,7 |
| - внешний источник питания (зарядное устройство) | 5 |
наносится на табличку электронного блока, расположенную на задней панели дефектоскопа методом фотолитографии и на титульный лист руководства по эксплуатации методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол. |
| Блок электронный АД-701 М | АД-701.01.000 | 1 |
| Преобразователь ПС-101 | АД-701.10.01 | 1 |
| Преобразователь ПИ-101 | АД-701.10.03 | 1 |
| Преобразователь ПИ-201 | АД-701.10.05 | 1 |
| Зарядное устройство | GS15E-1P1J | 1 |
| Мера с искусственными дефектами | TS-2 | 1 |
| Программа для связи с компьютером на носителе | АД-701.10.01.ПО | 1 |
| Руководство по эксплуатации | РЭ-4276-030-52736667-16 | 1 |
| Методика поверки | МП 203-19-2016 | 1 |
осуществляется по документу МП 203-19-2016 «Дефектоскопы акустические АД-701 М. Методика поверки», утвержденному ФГУП «ВНИИМС» 9 ноября 2016 г.
Основные средства поверки:
мера с искусственными дефектами TS-2 из комплекта мер моделей дефектов КМД-Вотум (регистрационный номер в Федеральном информационном фонде 46436-11);
мультиметр цифровой CD771 (регистрационный номер в Федеральном информационном фонде № 44402-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Технические условия «Дефектоскопы акустические АД-701М. ТУ-4276-031-52736667-16»
| Зарегистрировано поверок | 30 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
