| Номер в госреестре | 66950-17 |
| Наименование СИ | Титраторы автоматические |
| Обозначение типа СИ | РАТ 940 |
| Изготовитель | "G.R.Scientific Ltd.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 10.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Титраторы автоматические РАТ 940 (далее - титраторы) предназначены для измерения содержания компонентов в водных и неводных растворах кислот, оснований, солей и органических соединений по реакциям нейтрализации, комплексообразования, окисления-восстановления.
Принцип действия титраторов основан на непрерывном измерении сигнала, поступающего с первичного преобразователя, помещенного в анализируемый раствор при добавлении титранта до достижения точки эквивалентности или конечной точки титрования.
Титраторы представляют собой модульную титровальную систему, состоящую из трех модулей: модуля управления, титрационного модуля и дозирующего модуля, которые можно установить на специальный комбинированный рабочий поддон или разместить на столе. Титра-торы представляют собой аналитические приборы с микропроцессорным блоком управления и жидкокристаллическим сенсорным дисплеем, имеют порты для подключения USB-накопителя или периферийных устройств (автоматических податчиков образцов, весов и т.п.), а также для подключения прибора к локальной лабораторной сети.
Пломбирование корпуса титратора от несанкционированного доступа не предусмотрено.

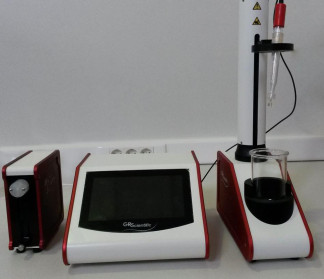

Внешний вид титраторов приведен на рисунке 1.
Титраторы функционируют под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение. Данное ПО является встроенным и не может быть выделено как самостоятельный объект. Идентификация программного обеспечения осуществляется путем проверки идентификационного наименования и номера версии ПО.
Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания компонентов. Конструктивно титраторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные титраторов приведены в Таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | V 103 |
| Номер версии (идентификационный номер) ПО | 1.5.2 |
| Цифровой идентификатор ПО | 8A597154C7B32AC6A1A43A7E436281F9 |
| Другие идентификационные данные (если имеются) | - |
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические характеристики приведены в таблице 2, технические характеристики в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон показаний: - ЭДС электродной системы, мВ - температуры, °С | от -3200 до +3200 от 0 до +100 |
| Диапазон измерений: - рН 1 - массовой доли веществ в пробе1), % | от 0 до 14 от 0,001 до 100,000 |
| Пределы допускаемых значений абсолютной погрешности титратора при измерении рН | ±0,05 |
| Пределы допускаемых значений относительной погрешности титратора при измерении массовой доли веществ в пробе, % | ±3 |
| Предел допускаемого СКО случайной составляющей погрешности титратора, % | 1,5 |
| Примечание: 1) норма установлена для СО состава раствора состава соляной кислоты. | |
| Наименование характеристики | Значение характеристики |
| Потребляемая мощность, Вт, не более | 160 |
| Габаритные размеры, (длинах ширинах высота) мм, не более • Модуль управления • Титрационый модуль • Дозирующий модуль | 25х13х22 40х25х9 14х14х5 |
| Масса, кг, не более | 7,5 |
| Срок службы, лет, не менее | 10 |
| Объем бюретки, мл | 12,5(5) |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
| Время средней наработки на отказ, ч | 10000 |
наносится типографским способом на титульный лист руководства по эксплуатации и на шильдик анализатора методом компьютерной графики или другим методом (например, в виде наклейки).
Таблица 4 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Титраторы в составе: Модуль управления | 1 |
| Титрационый модуль | 1 или 2 |
| Дозирующий модуль | 1 или 16 |
| Кабель электропитания | 1 |
| Электроды: - Кат. Номер 9810-281, электрод E-Chem PATrode (желтый - Ag2S; белый - AG2Cl) предназначен для осадительного титрования; - Кат. Номер 9810-253, электрод E-Chem PATrode (красный) предназначен для кислотно-основного титрования в неводных средах; - Кат. Номер 9810-279, электрод E-Chem PATrode (синий) предназначен для кислотно-основного титрования в водных средах; - Кат. Номер 9810-280, электрод E-Chem PATrode (зеленый) предназначен для окислительно-востановительного титрования. | Согласно спецификации |
| Комплект запасных частей и принадлежностей | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 242-2062-2016 | 1 |
осуществляется по документу МП 242-2062-2016 «Титраторы автоматические РАТ 940. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22 сентября 2016 г. Основные средства поверки:
- Буферные растворы - рабочие эталоны рН 2 разряда по ГОСТ 8.135-2004;
- Вода дистиллированная ГОСТ 6709-72;
- Стандартные образцы состава калий фталевокислый кислый ГСО 2216-81;
- Стандартные образцы состава растворов хлорид-ионов ГСО 7456-98;
- Стандартные образцы состава раствора соляной кислоты ГСО 8194-2002;
- Серебро азотнокислое по ГОСТ 1277;
- Натрий хлористый по ГОСТ 4233-77;
- Калий двухромовокислый по ГОСТ 4237-76;
- Гидроокись натрия (NaOH) по ГОСТ 4328-77.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 15 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
