Мерники металлические технические 1-го класса ГЦ-75, ГЦ-250, 66952-17

Назначение

Мерники металлические технические 1 класса ГЦ-75, ГЦ-250 (далее - мерники) предназначены для измерений объема жидкости.

Описание

Принцип действия мерников основан на заполнении их или сливе из них жидкости. Уровень наполнения мерника соответствует определенному объему жидкости.

Мерники состоят из стального вертикального резервуара цилиндрической формы, установленного на опоры в вертикальном положении при помощи отвеса.

Мерники ГЦ-75 и ГЦ-250 отличаются номинальной вместимостью, геометрическими размерами и наличием шкалы.

Мерник ГЦ-75 имеет шесть смотровых окон со шкалой, два крана для отбора проб и патрубки наливной и переливной трубы. Мерник закрыт герметичной крышкой, на которой расположено устройство для сообщения внутренней полости мерника с атмосферой и смотровой люк. На образующей мерника имеется отверстие с наклонной направляющей для установки термометра. Заполнение мерника жидкостью происходит через трубу донного налива. Слив жидкости из мерника осуществляется через сливной патрубок с краном, расположенный на коническом днище.

Мерник ГЦ-250 имеет вертикальную горловину, закрытую герметичной крышкой, и оборудованную устройством для сообщения внутренней полости мерника с атмосферой, патрубками наливной и переливной трубы и двумя смотровыми окнами диаметрально расположенными друг против друга. На переднем смотровом окне горловины укреплена шкальная пластина с отметкой номинальной вместимости. Наливная труба горловины служит для донного налива жидкости, а переливная труба для поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Мерник имеет три крана для отбора проб и смотровое окно, используемое для снятия показаний температуры жидкости по термометру, установленному за стеклом внутри мерника. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива жидкости.

Общий вид мерников представлен на рисунках 1 и 2.

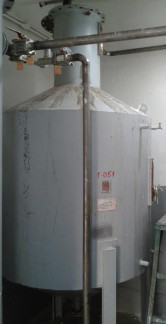

Рисунок 1 - Общий вид мерника металлического технического 1 класса ГЦ-250

Рисунок 2 - Общий вид мерника металлического технического 1 класса ГЦ-75

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и знака утверждения типа представлены на рисунке 3.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта печатным способом, а также на информационную табличку, прикрепленную к корпусу мерника, методом лазерной гравировки.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».

Основные средства поверки:

Эталонные мерники 1-го разряда по ГОСТ 8.470-82 номинальной вместимостью 2, 10 и

100 дм3;

Эталонная колба 1-го разряда по ГОСТ 8.470-82 номинальной вместимостью 0,5 дм ; Термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 до 50 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, расположенные на крышке горловины, переливной трубе, смотровых стеклах, шкалах и сливном патрубке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1 класса ГЦ-75, ГЦ-250

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
