Мерники технические 1-го класса горизонтальные МТГ-1, 66953-17

Назначение

Мерники технические 1-го класса горизонтальные МТГ-1 (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.

Описание

Принцип работы мерника основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.

Конструктивно мерник выполнен в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.

Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение.

По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.

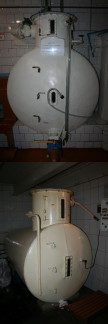

Общий вид мерников представлен на рисунке 1.

Рисунок 2 - Схема пломбировки мерников МТГ-1, зав.№№ 1, 2, 12 от несанкционированного доступа, обозначение места нанесения знака поверки

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики мерников

Таблица 2 - Технические характеристики мерников

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».

Основные средства поверки:

Мерники эталонные 1- го разряда номинальной вместимостью 2, 5, 10, 50, 100, 200 дм по ГОСТ 8.470-82;

Колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм по ГОСТ 1770-74;

Термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мерников с требуемой точностью.

Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к мерникам техническим 1-го класса вертикальным МТГ-1

ГОСТ 8.470-82 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений объема

ГОСТ 8.633-2013 Государственная система обеспечения единства измерений Мерники металлические технические. Методика поверки
