Номер в госреестре | 66960-17 |
Наименование СИ | Манометры, вакуумметры и мановакуумметры мембранные показывающие коррозионностойкие |
Обозначение типа СИ | ДМ 8009-Кс, ДВ 8009-Кс, ДА 8009-Кс |
Изготовитель | ЗАО "Сектор-М", г.Томск |
Год регистрации | 2017 |
Срок свидетельства | 21.03.2027 |
МПИ (интервал между поверками) | 2 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Манометры, вакуумметры и мановакуумметры мембранные показывающие коррозионностойкие ДМ 8009-Кс, ДВ 8009-Кс, ДА 8009-Кс (далее по тексту - манометры) предназначены для измерения избыточного и вакуумметрического давления агрессивных некристаллизующихся жидких и газообразных сред, максимальная скорость коррозии в которых не превышает: для фторопласта 3, фторопласта 4 - 0,005 мм/год; для стали 10Х17Н13М2Т, 08Х22Н6Т и 12Х18Н9Т - 0,1 мм/год, а также для измерения избыточного и вакуумметрического давления агрессивных, горючих и кристаллизующихся сред и сред, выделяющих осадки или несущих взвешенные твёрдые частицы
Принцип действия манометров основан на перемещении жёсткого центра мембраны под воздействием измеряемого давления. Под воздействием измеряемого давления мембрана, жёстко связанная с тягой, перемещается и через передаточный механизм приводит во вращательное движение указательную стрелку манометра.
Манометры изготавливаются в стальном корпусе диаметром 160 мм с радиальным расположением камеры давления, в которой установлен чувствительный элемент-мембрана.
Манометры имеют 4 исполнения:
- манометры исполнения I имеют присоединительный штуцер на нижнем фланце камеры давления;
- манометры исполнения II имеют фланцевое присоединение;
- манометры исполнений III и IV выпускаются в комплекте с разделителями, которые соединяются с манометрами непосредственно через соединительный трубопровод. Соединение разделителей с манометрами исполнения I (или другими манометрами) может осуществляться непосредственно или через соединительный трубопровод.

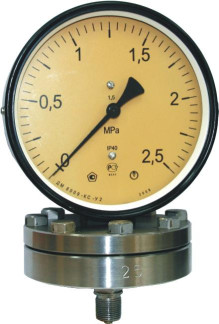

Фотографии общего вида манометров приведены на рисунке 1.
Схема обозначения мест для нанесения оттисков клейм приведена на рисунке 2.
Место нанесения Место нанесения
Рисунок 2 - Схема обозначения мест для нанесения оттисков клейм
Схема обозначения места пломбировки от несанкционированного доступа приведена на рисунке 3.
Место пломдиродки
отсутствует.
приведены в таблицах 1 и 2.
Наименование характеристики | Значение |
Диапазоны показаний манометров | Представлены в таблице 2 |
Классы точности по ГОСТ 2405-88 | 1.5 2.5 |
Диапазон измерений избыточного давления, % от диапазона показаний | от 0 до 75 |
Диапазон измерений вакуумметрического давления, % от диапазона показаний | от 0 до 100 |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений избыточного и вакуумметрического давлений, %: - для класса точности 1,5 - для класса точности 2,5 | ±1,5 ±2,5 |
Вариация показаний, %: - для класса точности 1,5 - для класса точности 2,5 | 1.5 2.5 |
Температурный коэффициент в диапазоне температур от -50 до +60, %/°C: - для класса точности 1,5 - для класса точности 2,5 | 0,06 0,1 |
Степень защиты от проникновения пыли и воды по ГОСТ 14254-96 | IP 40 IP 54 |
Г руппа исполнения по устойчивости к воздействию температуры и влажности окружающего воздуха по ГОСТ Р 52931-2008 | С4 |
Климатическое исполнение по ГОСТ 15150-69 в диапазоне температур от -50 до +60 | У2 Т2 |
Габаритные размеры (диаметр корпусахдиаметр фланцахвысота), мм | 160 х (от 130 до 195) х (от 213 до 250) |
Масса манометров, кг | от 4,75 до 8,7 |
Средняя наработка на отказ, ч | 100 000 |
Средний срок службы, лет | 8 |
Примечание - В зависимости от исполнения манометры соответствуют характеристикам, представленным в таблице 1 |
Таблица 2 - Диапазоны показаний манометров
Обозначение | Диапазоны показаний, МПа | Диапазоны показаний, кгс/см2 |
ДМ 8009-Кс | от (от 0 до 0,1) до (от 0 до 4,0) | от (от 0 до 1) до (от 0 до 40) |
ДВ 8009-Кс | от -0,1 до 0 | от -1 до 0 |
ДА 8009-Кс | от -0,1 до 2,4 от (от -0,1 до 0) до (от 0,06 до 2,4) | от -1 до 24 от (от -1 до 0) до (от 0,6 до 24) |
наносится на циферблат методом цифровой или офсетной печати, а на эксплуатационную документацию - типографским способом.
Таблица 3 - Комплектность манометров
Наименование | Обозначение | Количество | Примечание |
Манометр | - | 1 шт. | - |
Разделитель | - | 1 шт. | поставляется по требованию заказчика |
Паспорт | ПЛКЕ0.283.354 ПС | 1 экз. | для общепромышленного применения |
ПЛКЕ0.283.355.ПС | 2 экз. | для экспорта | |
Руководство по эксплуатации | ПЛКЕ0.282.354 РЭ | 1 экз. | допускается прилагать один экземпляр на каждые десять манометров, отправляемых в один адрес, если иное количество не оговорено при заказе |
осуществляется по документу МИ 2124-90 «Манометры, вакуумметры и мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки». Основные средства поверки:
1. Манометр грузопоршневой МП-6 (регистрационный номер в Федеральном информационном фонде 47335-11).
2. Манометр грузопоршневой МП-60 (регистрационный номер в Федеральном информационном фонде 31703-06).
3. Манометр абсолютного давления МПАК-15 (регистрационный номер в Федеральном информационном фонде 24971-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус манометра согласно рисунку 2 и (или) в свидетельство о поверке, и (или) в паспорт.
отсутствуют.
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
МИ 2124-90 Манометры, вакуумметры и мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки
ТУ 4212-002-42368375-01 Манометры, вакуумметры и мановакуумметры мембранные показывающие коррозионностойкие ДМ 8009-Кс, ДВ 8009-Кс, ДА 8009-Кс. Технические условия
Зарегистрировано поверок | 1989 |
Поверителей | 53 |
Актуальность данных | 17.11.2024 |
