| Номер в госреестре | 66969-17 |
| Наименование СИ | Шумомеры, анализаторы спектра |
| Обозначение типа СИ | Apollo_box, Soundbook_MK2 |
| Изготовитель | "SINUS Messtechnik GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 21.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Шумомеры, анализаторы спектра Apollo_box, Soundbook_MK2 (далее - приборы) предназначены для измерений уровня звукового давления и спектрального анализа сигналов.
Принцип действия приборов основан на преобразовании первичным измерительным преобразователем (ПИП) звукового (вибрационного) сигнала в электрический с последующим измерением параметров электрического сигнала с помощью аналого-цифрового преобразователя и специализированного программного обеспечения (ПО). Результаты измерений и информация
о режиме работы отображаются на дисплее ПЭВМ.

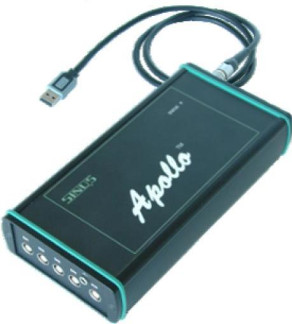

Конструктивно прибор Apollo_box выполнен в алюминиевом корпусе, в котором расположены электронные платы. Прибор Apollo_box подключается к внешней ПЭВМ по интерфейсу USB
Прибор Soundbook_MK2 имеет модульную конструкцию и состоит из нескольких приборов Apollo_box и ПЭВМ типа ноутбук. В качестве входных разъёмов могут использоваться BNC или LEMO.
ПО позволяет использовать прибор для октавного, третьоктавного и узкополосного анализа спектра в реальном масштабе времени, записи сигнала, измерения времени реверберации и пр. Приборы имеют возможности для хранения настроек пользователя и данных измерений на любых носителях, совместимых с ПЭВМ. Количество каналов прибора Soundbook_MK2 можно расширить до 40 с помощью дополнительных модулей.
В качестве ПИП для приборов используются датчики с питанием постоянным током (ICP): конденсаторные предполяризованные микрофоны и пьезоэлектрические вибропреобразователи.
Питание приборов осуществляется от встроенной литий-ионной батареи.
Общий вид приборов с указанием места нанесения наклейки со знаком утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунках 1 - 3.
Место нанесения наклейки со знаком утверждения типа
Рисунок 2 - Общий вид Soundbook_MK2
| Место нанесения | ||
| наклейки со знаком | Место | |
| утверждения типа | пломбировки |
Для управления работой приборов в процессе проведения измерений, формирования заданий на проведение измерений и отображения хода измерений в удобном для пользователя виде применяется специальное ПО «Apollo_box» и «Soundbook MK2».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Apollo box | Soundbook MK2 | |
| Идентификационное наименование ПО | Samurai | |
| Номер версии (идентификационный номер) ПО | ver. 2.0 | ver. 2.6 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| Apollo box | Soundbook MK2 | |
| Диапазон измерений1 уровня звукового давления (частотная коррекция Z), дБ отн. 20 мкПа | 1 В: от 20 до 120 10 В: от 30 до 138 | |
| Рабочий диапазон частот в режиме шумомера2 | определяется диапазоном частот применяемого ПИП | |
| Наименование характеристики | Значение характеристики | |
| Apollo box | Soundbook MK2 | |
| Пределы допускаемой абсолютной погрешности измерений3 опорного уровня звукового давления 94 дБ отн. 20 мкПа на частоте 1000 Гц, дБ | ±0,7 | |
| Частотные коррекции в режиме шумомера | A, C, Z | |
| Временные характеристики в режиме шумомера | F, S, I | |
| Класс точности по ГОСТ 17187-2010* | 1 | |
| Собственные шумы при усилении 0 дБ (частотная коррекция Z), мкВ, не более | 6 | |
| Рабочий диапазон частот в режиме октавного анализа, Гц | от 31,5 до 16000 | |
| Рабочий диапазон частот в режиме треть-октавного анализа, Гц | от 20 до 20000 | |
| Пределы относительного затухания октавных и третьоктавных фильтров | класс 0 по ГОСТ Р 8.714-2010 | |
| Рабочий диапазон частот в режиме узкополосного анализа, Гц | от 1 до 80000 | |
| Пределы допускаемой относительной погрешности измерений уровней напряжения гармонических сигналов, дБ | ±0,3 | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики | |
| Apollo box | Soundbook MK2 | |
| Количество каналов | 2/4/8 | 2/4/8 (возможно расширение до 40) |
| Напряжение питания постоянного тока (от встроенной ионно-литиевой аккумуляторной батареи), В | 10,65 | |
| Масса, г, не более | 750 | 3100 |
| Габаритные размеры (длинахширинах хвысота), мм, не более | 200x100x22 | 280x220x65 |
| Рабочие условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность окружающего воздуха (при температуре 30 °С), % - атмосферное давление, кПа | от -10 до +50 от 30 до 90 от 84 до 106 | |
| 1 С микрофоном чувствительностью не менее 50 мВ/Па 2 Например, рабочий диапазон частот при использовании капсюля микрофонного MK255 и предусилителя MV210 составляет от 20 до 20000 Гц После калибровки акустическим калибратором с неопределённостью ±0,4 дБ. | ||
наносится на корпус прибора в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплект поставки
| Обозначение | Количество, штук |
| Шумомер, анализатор спектра Apollo box или Soundbook MK2 | 1 |
| Первичный измерительный преобразователь (по заказу) | 1 |
| USB кабель (только с Apollo box) | 1 |
| Программное обеспечение SAMURAI | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Паспорт | 1 |
осуществляется по документу 340-0711-16 МП «Шумомеры, анализаторы спектра Apollo_box, Soundbook_MK2. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 08.11.2016 г. Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10);
-мультиметр 34401 (рег. № 54848-13);
- калибратор акустический 4231 (рег. № 15388-96).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационных документах.
Нормативные документы, устанавливающие требования к шумомерам, анализаторам спектра Apollo_box, Soundbook_MK2
1 ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования».
2 ГОСТ Р 8.714-2010 «ГСИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний».
3 ГОСТ Р 8.765-2011 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц».
4 Техническая документация изготовителя.
