| Номер в госреестре | 66971-17 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | MASTER |
| Изготовитель | Общество с ограниченной ответственностью «МАС-центр» (ООО «МАС-центр»), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 21.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия MASTER (далее - весы) предназначены для измерений массы.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.
Весы выполнены в едином корпусе и состоят из грузоприемного устройства и весоизмерительного устройства.
Модификации весов имеют обозначение вида: M[1][2][3][4][5]-[6][7], где:
M - обозначение типа весов MASTER;
[1] - условное обозначение модификации:
- R - торговые, с функцией вычисления стоимости;
- S - простое взвешивание;
- С - счётные, с функцией вычисления количества объектов измерений;
[2] - условное обозначение исполнения корпуса:
- С - компактный корпус;
- W - влагозащищённое исполнение корпуса;
- отсутствует для модификаций в базовом корпусе;
[3] - тип дисплея:
- E - светодиодный дисплей;
- отсутствует для модификаций с жидкокристаллическим дисплеем;
[4] - форм-фактор дисплея:
- 0 или отсутствует - одномодульный и одно зонный дисплей;
- 1 - дисплей в виде 3-х одно зонных индикаторных модулей;
- 2 - дисплей в виде одного трёх зонного индикаторного модуля;
[5] - модификация клавиатуры:
- 0 или отсутствует - базовая;
- 1 - с расширенным функционалом (дополнительные PLU клавиши);
[6] - значение максимальной нагрузки, кг: 3; 5; 6; 10; 15; 25; 30;
[7] - условное обозначение наличия и расположения вторичного дисплея:
P - на стойке;
D - на корпусе;
- отсутствует для модификаций с одним дисплеем.

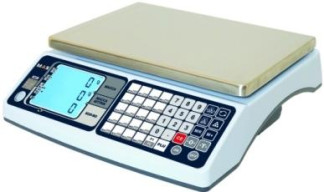

Общий вид модификаций весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
MR MR (Р)
Рисунок 1 - Общий вид модификаций весов
1
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при удержании одной или нескольких клавиш согласно эксплуатационному документу.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| MS | MR | МС | |
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер) ПО | 10хххх* | 20хххх* | 30хххх* |
| Цифровой идентификатор ПО | - | - | - |
| *«хххх» - обозначение версии метрологически незначимой части ПО | |||
Класс точности весов по ГОСТ OIML R 76-1-2011 III (средний)
Диапазон уравновешивания тары однодиапазонных весов 100 % Max
Диапазон уравновешивания тары многодиапазонных весов 100 % Max2
Модификации весов, максимальная нагрузка Мах (Махг), поверочный интервал e (ег), число поверочных интервалов n (n), действительная цена деления шкалы d (d) приведены в таблицах 2, 3.
Таблица 2 - Однодиапазонные весы
| Наименование модификации | Метрологические характеристики | ||
| Max, кг | e=d, г | n | |
| M[1][2][3][4][5]-3[7] | 3 | 1 | 3000 |
| M[1][2][3][4][5]-5[7] | 5 | 1 | 5000 |
| M[1][2][3][4][5]-6[7] | 6 | 2 | 3000 |
| M[1][2][3][4][5]-10[7] | 10 | 2 | 5000 |
| M[1][2][3][4][5]-15[7] | 15 | 5 | 3000 |
| M[ 1 ] [2] [3][4][5]-25 [7] | 25 | 5 | 5000 |
| M[1][2][3][4][5]-30[7] | 30 | 10 | 3000 |
Таблица 3 - Многодиапазонные весы
| Наименование модификации | Метрологические характеристики | |||||
| Диапазон взвешивания W1 | Диапазон взвешивания W2 | |||||
| Max1, кг | e1=d1, г | ni | Max2, кг | г ,2 = 2 e | П2 | |
| M[1][2][3][4][5]-3[7] | 1,5 | 0,5 | 3000 | 3 | 1 | 3000 |
| M[1][2][3][4][5]-6[7] | 3 | 1 | 3000 | 6 | 2 | 3000 |
| M[1][2][3][4][5]-15[7] | 6 | 2 | 3000 | 15 | 5 | 3000 |
| M[1][2][3][4][5]-30[7] | 15 | 5 | 3000 | 30 | 10 | 3000 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температуры, °С: | от -10 до +40 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 +10 % -15 % 50±1 |
| Наименование характеристики | Значение |
| Габаритные размеры (ширина/длина/высота) для модификаций весов, мм, не более: | |
| MC/MR/MS | 320/340/120 |
| MSC | 250/300/100 |
| MSWE | 230/260/160 |
| MR (P) | 320/390/400 |
| Масса весов, кг, не более | 5 |
наносится на маркировочную табличку, расположенную на корпусе весов, фотохимическим способом, а также типографским способом на титульный лист эксплуатационного документа.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы | - | 1 шт. |
| Руководство по эксплуатации | ТОП 404512.001.16 РЭ | 1 экз. |
осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», Приложение ДА «Методика поверки весов».
Основные средства поверки: гири, соответствующие классу F2, М1 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на весы и/или свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
ТУ 28.29.31.112-001-701991151-2016 «Весы неавтоматического действия MASTER. Технические условия».
