| Номер в госреестре | 66972-17 |
| Наименование СИ | Весы крановые цифровые |
| Обозначение типа СИ | ЦКВ |
| Изготовитель | Общество с ограниченной ответственностью ВЕСОПРОИЗВОДИТЕЛЬНАЯ КОМПАНИЯ "ФИЗТЕХ" (ООО ВПК "ФИЗТЕХ"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 21.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы крановые цифровые ЦКВ (далее - средство измерений) предназначены для измерений массы.
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронным устройством средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее средства измерений и.
Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1-2011 и имеет в своем составе следующие функциональные узлы:
- датчик весоизмерительный Т, Госреестр № 64569-16 (далее - датчик);
- узлы элементов подвеса датчика: верхний для закрепления весов и нижний для подвешивания объекта измерений;
- электронное устройство, закрепленное на элементах верхнего подвеса, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы, показывающее устройство, клавиатура управления средством измерений (далее - клавиатура), а также цифровой интерфейс связи (изготовитель ООО ВПК «ФИЗТЕХ»).
Средство измерений выпускается в модификациях, отличающихся метрологическими характеристиками (согласно таблице 2).
Схема обозначения модификаций средства измерений (обозначение наносится на маркировочную табличку):
ЦКВ-[1]-[2]-[3]-[4]-[5]
где:
[1] Обозначение максимальной нагрузки (Мах):
- в килограммах: 300, 500;
- в тоннах: 1Т, 2Т, 3Т, 5Т,10Т, 15Т, 20Т, 30Т
[2] размер корпуса (М - со светодиодным семисегментным дисплеем высотой 38 мм; Б - со светодиодным семисегментным дисплеем высотой 57 мм);
[3] Модификация (ИК или обозначение отсутствует - весы с ИК-модулем; B - весы со встроенным Bluetooth-модулем; Z весы со встроенным ZigBee-модулем)
[4] «исп. 1» или обозначение отсутствует - однодиапазонные весы; «исп. 2» -двухдиапазонные весы;
[5] режим эксплуатации весов (Стандарт - умеренный; Экстра - тяжелый).

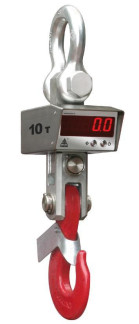

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к параметрам регулировки средства измерений и данным измерений обеспечивается невозможностью изменения программного обеспечения без применения специализированного оборудования производителя.
Изменение программного обеспечения через интерфейс пользователя невозможно. Кроме того, доступ к параметрам регулировки средства измерений возможен только при нарушении пломбы (наклейки) и изменении положения переключателя на печатной плате.
Идентификационные данные программного обеспечения отображаются при включении средства измерений.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО * | dcb01 |
| Цифровой идентификатор ПО | - |
| * Номер версии (идентификационный номер) ПО должен быть не ниже указанного. | |
Таблица 2 - Метрологические характеристики. Однодиапазонные весы (ЦКВ.. .-исп. 1-...)
| Наименование характеристики | Модификация | ||||
| ЦКВ-300... | ЦКВ-500... | ЦКВ-1Т... | ЦКВ-2Т... | ЦКВ-3Т... | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | ||||
| Максимальная нагрузка Max, кг | 300 | 500 | 1000 | 2000 | 3000 |
| Поверочный интервал е, действительная цена деления (шкалы) d, е = d, кг | 0,1 | 0,2 | 0,5 | 1,0 | 1,0 |
| Число поверочных интервалов n | 3000 | 2500 | 2000 | 2000 | 3000 |
| Диапазон уравновешивания тары (максимальное значение массы тары) | 100 % Max | ||||
Таблица 3 - Метрологические характеристики. Однодиапазонные весы (ЦКВ.. .-исп. 1-...)
| Наименование характеристики | Модификация | ||||
| ЦКВ-5Т... | ЦКВ-10Т... ЦКВ-15Т... ЦКВ-20Т... | ЦКВ-30Т... | |||
| Класс точности по ГОСТ OIML R 76-1-2011 | III | ||||
| Максимальная нагрузка, кг | 5000 | 10000 | 15000 | 20000 | 30000 |
| Поверочный интервал е, действительная цена деления (шкалы) d, е = d, кг | 2 | 5 | 5 | 10 | 10 |
| Число поверочных интервалов n | 2500 | 2000 | 3000 | 2000 | 3000 |
| Диапазон уравновешивания тары (максимальное значение массы тары, кг) | 100 % Max | ||||
| Наименование характеристики | Модификация | ||||
| ЦКВ-300... | ЦКВ-500... | ЦКВ-1Т... | ЦКВ-2Т... | ЦКВ-3Т... | |
| Класс точности по | III | ||||
| ГОСТ OIML R 76-1-2011 | |||||
| Максимальная нагрузка, кг: | |||||
| - Max1 (диапазон W1) | 150 | 300 | 600 | 1500 | 1500 |
| - Max2 (диапазон W2) | 300 | 500 | 1000 | 2000 | 3000 |
| Поверочный интервал, кг: | |||||
| - е1 (диапазон W1) | 0,05 | 0,10 | 0,2 | 0,5 | 0,5 |
| - е2 (диапазон W2) | 0,10 | 0,20 | 0,5 | 1,0 | 1,0 |
| Действительная цена | |||||
| деления (шкалы), кг: | |||||
| - d1 (диапазон W1) | 0,05 | 0,10 | 0,2 | 0,5 | 0,5 |
| - d2 (диапазон W2) | 0,10 | 0,20 | 0,5 | 1,0 | 1,0 |
| Число поверочных | |||||
| интервалов п-{. | |||||
| - п1 (диапазон W1) | 3000 | 3000 | 3000 | 3000 | 3000 |
| - п2 (диапазон W2) | 3000 | 2500 | 2000 | 2000 | 3000 |
| Диапазон уравновешивания | 100 % Max2 | ||||
| тары (максимальное | |||||
| значение массы тары, кг) | |||||
Таблица 5 - Метрологические характеристики. Двухдиапазонные весы (ЦКВ.. .-исп. 2-...)
| Наименование характеристики | Модификация | ||||
| ЦКВ-5Т... | ЦКВ- 10Т... | ЦКВ- 15Т... | ЦКВ- 20Т... | ЦКВ- 30Т... | |
| Класс точности | III | ||||
| по ГОСТ OIML R 76-1-2011 | |||||
| Максимальная нагрузка, кг: | |||||
| - Max1 (диапазон W1) | 3000 | 6000 | 6000 | 15000 | 1500 |
| - Max2 (диапазон W2) | 5000 | 10000 | 15000 | 20000 | 30000 |
| Поверочный интервал, кг: | |||||
| - е1 (диапазон W1) | 1 | 2 | 2 | 5 | 5 |
| - е2 (диапазон W2) | 2 | 5 | 5 | 10 | 10 |
| Действительная цена деления | |||||
| (шкалы), кг: | |||||
| - d1 (диапазон W1) | 1 | 2 | 2 | 5 | 5 |
| - d2 (диапазон W2) | 2 | 5 | 5 | 10 | 10 |
| Число поверочных | |||||
| интервалов ni: | |||||
| - п1 (диапазон W1) | 3000 | 3000 | 3000 | 3000 | 3000 |
| - п2 (диапазон W2) | 2500 | 2000 | 3000 | 2000 | 3000 |
| Диапазон уравновешивания | 100 % Max2 | ||||
| тары (максимальное значение | |||||
| массы тары, кг) | |||||
| Наименование характеристики | Значение |
| Параметры электрического питания от автономного источника постоянного тока (номинальное напряжение), В | |
| - для модификаций ЦКВ-.. .-М-... | 6 |
| - для модификаций ЦКВ-.-Б-. | 12 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 2000 |
| - ширина | 650 |
| - длина | 850 |
| Масса средства измерения, кг, не более | 450 |
| Условия эксплуатации: | |
| о/'ч - температура окружающей среды, С | от - 30 до + 50 |
| - относительная влажность, % | до 85 |
наносится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульные листы эксплуатационной документации.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы крановые цифровые | - | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | ЦКВ.00.000 РЭ | 1 экз. |
осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».
Основные средства поверки:
Гири, класса точности М1 по ГОСТ OIML R 111-1-2009
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерения с требуемой точностью.
Знак поверки наносится на лицевую панель показывающего устройства и(или) руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ТУ 4274-011-33691611-2002 «Весы крановые цифровые ЦКВ. Технические условия»
