| Номер в госреестре | 66973-17 |
| Наименование СИ | Комплексы измерительные микропроцессорные быстродействующие тензометрические |
| Обозначение типа СИ | Динамика-3 |
| Изготовитель | ФГУП "Сибирский НИИ авиации им.С.А.Чаплыгина" (СибНИА), г.Новосибирск |
| Год регистрации | 2017 |
| Срок свидетельства | 21.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные микропроцессорные быстродействующие тензометрические «Динамика-3» (далее - Комплексы) предназначены для измерения сигналов с тензодатчиков и термопреобразователей сопротивления, датчиков с выходным сигналом по току и по напряжению, устанавливаемых на объектах контроля, подвергаемых динамическим, прочностным и теплопрочностным испытаниям, последующей обработки и регистрации измерительной информации средствами вычислительной техники, при определении полей распределения деформаций и температур при быстро изменяющихся реальных нагрузках в различных отраслях промышленности.
Принцип действия Комплекса основан на системной организации совместной автоматизированной работы средств измерений, сбора, обработки, передачи и представления измерительной информации параметров электрических цепей.
Комплекс обеспечивает сбор и измерение сигналов (приращений электрического сопротивления, напряжения и силы тока), с подключенных к нему тензомертических датчиков установленных на объектах контроля, подвергаемых прочностным и теплопрочностным испытаниям. Обработка и регистрация измерительной информации обеспечивается средствами программного обеспечения Комплекса.
Комплекс используется для работы с тензомертическими датчиками следующих типов:
- датчики с выходом по сопротивлению (тензорезисторы и термопреобразователи
сопротивления, измерение по схемам «одиночный тензорезистор» и «мост»);
- датчики с выходом по напряжению (в том числе термоэлектрические преобразователи,
измерение по схемам «датчик напряжения» и «термистор»);
- датчики с выходом по току (измерение по схеме «датчик тока»).
В состав Комплекса входят: измерительный блок, состоящий из набора восьмиканальных измерительных плат, и программное обеспечение.
Каждая измерительная плата является функционально законченным измерительным устройством, состоящим из цифрового блока управления, общего аналогового блока измерительной платы и аналоговых блоков измерительных каналов.

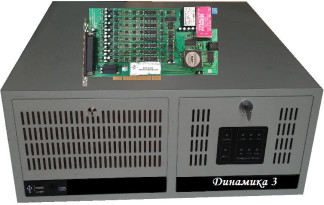

Общий вид Комплекса представлен на рисунке 1.
Уровень защиты программного обеспечения по Р 50.2.077-2014 - средний.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ftsystem.exe |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | F6707BD1 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики Значение | |
| Измерение электрического сопротивления тензодатчиков и термопреобразователей сопротивления (по схемам «одиночный тензорезистор» и «мост») | |
| Диапазон номинальных сопротивлений применяемых датчиков, Ом | от 10 до 1000 |
| Минимальный диапазон измерений изменения сопротивления, Ом | ±3 |
| Максимальный диапазон измерений изменения сопротивления, Ом | ±12 |
| Пределы основной допускаемой приведенной погрешности измерений изменения сопротивления (за нормирующее значение принимается текущий диапозон измерений изменения сопротивления), % | ±0,1 |
| Измерение электрического напряжения на выходе датчиков (в том числе термоэлектрических преобразователей (термопар)) | |
| Минимальный диапазон измерения изменения напряжения, мВ | ±25 |
| Максимальный диапазон измерения изменения напряжения, В | ±8 |
| Пределы основной допускаемой приведенной погрешности измерения изменения напряжения (за нормирующее значение принимается текущий диапозон измерений изменения напряжения), % | ±0,1 |
| Измерение силы электрического тока на выходе датчиков | |
| Диапазон измерения, мА | от 1 до 20 |
| Пределы основной допускаемой приведенной погрешности измерений силы электрического тока (за нормирующее значение принимается диапозон измерения силы электрического тока), % | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры измерительного блока, мм, не более - высота - ширина - длина | 210 483 300 |
| Масса измерительного блока, кг, не более | 8 |
| Электропитание от трехпроводной однофазной сети переменного тока: - напряжением, В - частотой, Гц | 220 -23 50±1 |
| Мощность, потребляемая измерительным блоком, В • А, не более | 60 |
| Условия эксплуатации по гр. УХЛ ГОСТ 15150, со следующими уточнениями: - диапазон температуры, °С - верхнее значение относительной влажности при +25 °С без конденсации влаги, % - атмосферное давление, кПа | от +10 до + 35 80 от +85 до 105 |
| Наименование характеристики | Значение |
| Время непрерывной работы, ч, не менее | 24 |
| Средняя наработка на отказ, ч, не менее | 8500 |
| Средний срок службы, лет, не менее | 6 |
наносят на переднюю панель измерительного блока методом шелкографии, на титульные листы эксплуатационных документов типографским способом.
Таблица 4
| Наименование | Обозначение | Кол-во |
| Измерительный блок | А02.411709.016ИБ | 1 |
| Измерительная плата | А02.411709.016ИП | 1 - 8 1) |
| Кабель соединительный «Измерительная плата - датчик» | STP CAT 5 FR/PVC 2P 2YAWG | 8 - 64 2) |
| ПЭВМ | 1 3) | |
| Комплект программного обеспечения | А02.411709.016-05ПО | 1 |
| Методика поверки | А02.411709.016МП | 1 |
| Руководство по эксплуатации | А02.411709.016РЭ | 1 |
| Паспорт | А02.411709.016ПС | 1 |
| Примечания: 1) Количество определяется договором поставки по согласованию с заказчиком; 2) Двойная витая экранированная пара длиной не более 10 м; количество определяется договором поставки по согласованию с заказчиком; 3) Минимальные требования: ЦПУ - Intel Core i3 / ОЗУ - 2Gb / НЖМД - 500GB. | ||
осуществляется по документу А02.411709.016МП «Комплексы измерительные микропроцессорные быстродействующие тензометрические «Динамика-3». Методика поверки», утвержденному ФГУП «СНИИМ» 25 апреля 2016 г.
Основные средства поверки:
- магазин сопротивления Р4831 (Регистрационный № 6332-77), диапазон сопротивлений от 0,021 до 111111,10 Ом, КТ 0,02/2-10-6;
— источник питания постоянного тока GPS-73030D (Регистрационный № 55898-13), диапазон выходного напряжения постоянного тока 0 - 30 В, ПГ < (0,01% + 3 мВ), диапазон выходного постоянного тока от 0 до 3 А, ПГ < (0,2 % + 3 мА).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на Свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А А02.411709.016ТУ Комплексы измерительные микропроцессорные быстродействующие тензометрические «Динамика-3» Технические условия
| Зарегистрировано поверок | 14 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
