| Номер в госреестре | 66975-17 |
| Наименование СИ | Комплекс измерительно-вычислительный дежурного пункта автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) ОАО "Газпром" |
| Изготовитель | Оренбургский филиал ООО "Газпром энерго", г.Оренбург |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-вычислительный дежурного пункта автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) ОАО «Газпром» (далее - ИВК ОАО «Газпром») предназначен для измерения времени в шкале времени UTC, активной и реактивной электрической энергии.
Принцип действия ИВК ОАО «Газпром» при измерении времени заключается в формировании шкалы времени и хранении этой шкалы времени в сервере синхронизации времени ССВ-1Г (Госреестр СИ № 58301-14). Сервер синхронизации времени ССВ-1Г осуществляет сравнение сигнала от внутреннего модуля «ГЛОНАСС/GPS» с частотой внутреннего опорного генератора и подстройку частоты опорного генератора. В случае отсутствия видимых спутников ГЛОНАСС/GPS для хранения текущего времени и формирования сигналов синхронизации используется внутренний опорный генератор сервера синхронизации времени ССВ-1Г. Сервер синхронизации времени ССВ-1Г осуществляет синхронизацию часов компонентов ИВК ОАО «Газпром» (сервера дежурного пункта, автоматизированных рабочих мест) по локальной сети Ethernet и внешних устройств (устройств сбора и передачи данных (далее - УСПД), счетчиков электрической энергии).
Принцип действия ИВК ОАО «Газпром» при измерении активной и реактивной электрической энергии заключается в получении результатов измерений электрической энергии и служебной информации по цифровым каналам связи от автоматизированных информационно-измерительных систем коммерческого учета электрической энергии (далее -АИИС КУЭ) ОАО «Газпром», перечисленных в таблице 1.
ИВК ОАО «Газпром» обеспечивает прием информации по основному каналу связи -спутниковой связи стандарта DVB-S2, обеспечивающей обмен данными по сети Ethernet между ИВК ОАО «Газпром» и измерительно-вычислительными комплексами опрашиваемых АИИС КУЭ. При отсутствии связи по основному каналу, происходит автоматическое переключение на резервный канал связи, реализованный наземными проводными каналами связи, такими как xDSL, E1, Dial-Up, обеспечивающими обмен данными между ИВК ОАО «Газпром» и УСПД, входящими в состав опрашиваемых АИИС КУЭ.
В ИВК ОАО «Газпром» обеспечена возможность ручного переключения на аварийный канал связи, реализованный по сети сотовой связи стандарта GSM/GPRS, обеспечивающей обмен данными со счетчиками электрической энергии, входящими в состав опрашиваемых АИИС КУЭ.
ИВК ОАО «Газпром» хранит измерительную информацию (результаты измерений электрической энергии) и служебную информацию (журналы событий УСПД и счетчиков электрической энергии) в базах данных Oracle и MSSQL. ИВК ОАО «Газпром» осуществляет математическую обработку результатов измерений, заключающуюся в умножении на коэффициенты трансформации измерительных трансформаторов тока и напряжения, сведения баланса электрической энергии по подстанции, расчета потерь электрической энергии в линиях и силовых трансформаторах.
ИВК ОАО «Газпром» состоит из шкафа серверного, шкафа кроссового и автоматизированных рабочих мест (далее - АРМ). В состав шкафа серверного входят серверы Lenovo ThinkServer RD650, работающие под управлением операционной системы Microsoft Windows Server 2012 R2, сервер синхронизации времени ССВ-1Г и сетевое оборудование LAN.
В состав шкафа кроссового входят коммутаторы LAN WS C2960 24TT-L. Оборудование шкафа серверного, шкафа кроссового и АРМ объединены в локальную вычислительную сеть
ООО «Газпром энерго».
Передача результатов измерений электрической энергии осуществляется автоматически или по команде оператора с АРМ по электронной почте в виде файлов XML макет 80020. В ИВК реализован информационный обмен данными (макеты XML формата 80020, 80030) с системой автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Межрегионэнергосбыт», регистрационный номер № 65280-16. Передача информации происходит по сети Интернет через межсетевой экран с использование электронно-цифровой подписи (ЭЦП).
Перечень АИИС КУЭ, с которых осуществляется сбор результатов измерений электрической энергии, приведен в таблице 1.

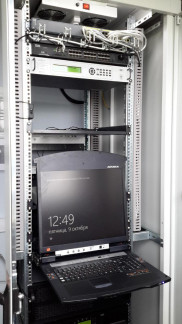

Общий вид ИВК ОАО «Г азпром» приведен на рисунках 1 и 2.
| Наименование АИИС КУЭ | Заводской номер | № Г.р. СИ |
| 1 | 2 | 3 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии Г азоперерабатывающий завод ООО " Астраханьгазпром" | 04032-411711-06 | 33235-06 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Г азоперерабатывающий завод ООО "Астраханьгазпром" с Изменением № 1 | 04032-411711-06 | 33235-12 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ "КС Бубновка" | 09061-411711-05 | 30908-05 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии -АИИС КУЭ КС "Бубновка" с Изменением № 1 | 09061-411711-05 | 30908-15 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) КС-17 "Грязовец" | 07057-411711-05 | 44348-10 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ КС-18 Мышкин | 07058-411711-05 | 30911-05 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Домбаровское ЛПУ ООО "Уралтрансгаз" КС-16 "Теренсай" | 0536-411711-06 | 32697-06 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии -АИИС КУЭ Домбаровское ЛПУ ООО "Уралтрансгаз" КС-16 "Теренсай" с Изменением № 1 | 0536-411711-06 | 32697-12 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" КС-15 "Домбаровка" ООО "Газпром трансгаз Екатеринбург" | 05035-411711-06 | 54065-13 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Красногорское ЛПУ ООО "Уралтрансгаз" КС-19 "Красногорск" | 05038-411711-06 | 32700-06 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Карталинское ЛПУ ООО "Уралтрансгаз" КС-17 "Карталы" | 05037-411711-06 | 32701-06 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Г азпром трансгаз Казань" КС "Арская" | 1 | 61631-15 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром ПХГ" Елшанское УПХГ | 00343-411711-117 | 44596-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" ООО "Газпром ПХГ" Песчано-Уметское УПХГ | 00342-411711-116 | 43426-09 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Моршанское УМГ ООО "Мострансгаз" КС-27 "Давыдовская" | 03015-411711-06 | 32708-06 |
| 1 | 2 | 3 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ КС-29 Донская | 03027-411711-05 | 30910-05 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ "КС Курская" | 03023-411711-05 | 30906-05 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Первомайское УМГ ООО "Мострансгаз" КС-28 "Первомайская" | 03020-411711-06 | 32705-06 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" КС-9 Тульское УМГ филиал ООО "Г азпром трансгаз Москва" | 00501-411711-46 | 47701-11 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" ООО "Газпром трансгаз Москва" Елецкое УМГ ЗРУ-10 кВ 2 цех | 00339-411711-140 | 43236-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Москва" Путятинское УМГ КС "Путятинская" | 00338-411711-111 | 43645-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) КС-25 "Починковская" филиала ООО "Волготрансгаз" Починковского ЛПУ МГ | 5 | 36232-07 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) КС-24 "Сеченово" филиала ООО "Волготрансгаз" Сеченовского ЛПУ МГ | 6 | 36234-07 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) КС-23 "Пильнинская" филиала ООО "Волготрансгаз" Пильнинского ЛПУ МГ | 4 | 36233-07 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) КС-24 "Лукояновская" филиала ООО "Волготрансгаз" Арзамасского ЛПУ МГ | 1 | 36235-07 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) КС-22 "Помары" Волжского ЛПУ МГ ООО "Газпром Трансгаз Нижний Новгород" | 1 | 40103-08 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) КС-22 "Чебоксарская" Чебоксарского ЛПУ МГ ООО "Газпром Трансгаз Нижний Новгород" | 1 | 38421-08 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии ООО "Оренбурггазпром" Газоперерабатывающий завод | 11071-411711-06 | 33739-07 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии ООО "Оренбурггазпром" Гелиевый завод | 11071-411711-06 | 33740-07 |
| 1 | 2 | 3 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" на объекте ПС 110/10 "Промбаза" | 411711,097 | 45975-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" на объекте ПС 110/10/10 "ДКС-1" | 411711,096 | 45974-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" на объекте ПС 110/35/6 "ГП-7" | 411711,095 | 45972-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" на объекте ПС 110/35/10 "Дедуровская" | 411711,094 | 45973-10 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Сергиевское ЛПУ ООО "Самаратрансгаз" КС-21, КС-21/А, КС-8 | 08059-411711-06 | 32706-06 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Тольяттинское ЛПУ ООО "Самаратрансгаз" КС-22, КС-22/А, КС-9 | 08060-411711-06 | 32704-06 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Балашовское ЛПУ ООО "Югтрансгаз" КС-27 "Балашов" | 11067-411711-06 | 32703-06 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Екатериновское ЛПУ ООО "Югтрансгаз" КС-26 | 11068-411711-06 | 32707-06 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Петровское ЛПУ ООО "Югтрансгаз" КС-25 | 11069-411711-06 | 32702-06 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Саратов" Александрово-Г айское ЛПУ МГ КС-7, ЭСН, ТКУ | 00341-411711-118 | 46168-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Саратов" Петровское ЛПУ МГ ПС "Петровская" | 00340-411711-137 | 46167-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Саратов" Сторожевское ЛПУ МГ КС-1 "Сторожевская" | 00335-411711-115 | 43347-09 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ КС-3 Смоленск | 10065-411711-05 | 30909-05 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Газпромэнерго" Торжокское ЛПУ МГ ООО "Газпром трансгаз Санкт-Петербург" КС-20 "Торжок" | 00108-411711-92 | 38495-08 |
| 1 | 2 | 3 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Санкт-Петербург" Холм-Жировское ЛПУ МГ КС "Холм-Жировская" | 00337-411711-093 | 43350-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" ООО "Газпром трансгаз Санкт-Петербург" Валдайское ЛПУ МГ КС "Валдай" | 00336-411711-091 | 43327-09 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Южно-Балыкское ЛПУ ООО "Сургутгазпром" КС-5 "Южно-Балыкская" | 02010-411711-06 | 33574-06 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Г азпром энерго» ООО «Г азпром трансгаз Санкт-Петербург» КС Северная, КС Елизаветинская, КС Волхов, КС Волховская, КС Пикалевская, КС Пикалево | 0019-2016 | 65435-16 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Тобольское ЛПУ ООО "Сургутгазпром" КС-9 "Тобольская" | 02014-411711-06 | 33573-06 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Аганское ЛПУ ООО "Сургутгазпром" КС-3 "Аганская" | 02009-411711-06 | 33572-06 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Демьянское ЛПУ ООО "Сургутгазпром" КС-7 "Демьянское" | 02012-411711-06 | 33571-06 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии АИИС КУЭ Богандинское ЛПУ ООО "Сургутгазпром" КС-11 "Богандинское" | 02007-411711-06 | 33570-06 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" Юргинское ЛПУ МГ ООО "Г азпром трансгаз Томск" КС "Проскоково" | 00319-411711-89 | 41360-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" Александровское ЛПУ МГ ООО "Газпром трансгаз Томск" КС "Александровская" | 00317-411711-89 | 41357-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" Александровское ЛПУ МГ ООО "Газпром трансгаз Томск" КС "Вертикос" | 00318-411711-89 | 41361-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" Томское ЛПУ МГ ООО "Газпром трансгаз Томск" КС "Парабель" | 00320-411711-89 | 41359-09 |
| 1 | 2 | 3 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" Томское ЛПУ МГ ООО "Газпром трансгаз Томск" КС "Володино" | 00316-411711-89 | 41356-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" Томское ЛПУ МГ ООО "Газпром трансгаз Томск" КС "Чажемто" | 00315-411711-89 | 41358-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Чайковский" Кунгурское ЛПУ МГ КС "Кунгурская" | 00345-411711-119 | 43326-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Г азпром энерго» ООО «Г азпром трансгаз Чайковский» Кунгурское ЛПУ МГ КС «Кунгурская» | 0019-2015 | 64004-16 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" ООО "Газпром трансгаз Чайковский" КС "Сутузово" | 00326-411711-138 | 42615-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" Увинское ЛПУ МГ ООО "Г азпром трансгаз Чайковский" КС "Чайковская" | 00325-411711-020 | 42614-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" Бардымское ЛПУ МГ ООО "Г азпром трансгаз Чайковский" КС "Ординская" | 00324-411711-021 | 42609-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Г азпром энерго» Бардымское ЛПУ МГ ООО «Г азпром трансгаз Чайковский» КС «Ординская» | 0121-2015 | 63891-16 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Чайковский" Г орнозаводское ЛПУ МГ КС "Г орнозаводская" | 00346-411711-122 | 43331-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Чайковский" Очерское ЛПУ МГ КС "Очерская" | 00333-411711-123 | 43341-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" Алмазное ЛПУ МГ ООО "Г азпром трансгаз Чайковский" ПС "Романовка" (КС "Алмазная") | 00321-411711-124 | 42608-09 |
| 1 | 2 | 3 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" Алмазное ЛПУ МГ ООО "Г азпром трансгаз Чайковский" ПС "Романовка" (КС "Алмазная") | 0124-2015 | 63892-16 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" Воткинское ЛПУ МГ ООО "Г азпром трансгаз Чайковский" КС "Игринская" | 00323-411711-126 | 42612-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" Увинское ЛПУ МГ ООО "Г азпром трансгаз Чайковский" КС "Вавожская" | 00322-411711-128 | 42616-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Чайковский" Можгинское ЛПУ МГ КС "Агрызская" | 00334-411711-139 | 43325-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ДКС ВГПУ ООО "Г азпром Переработка" | 00330-411711-106 | 42602-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром Переработка" Сосногорский ГПЗ | 00331-411711-099 | 42611-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" "Сургутский завод стабилизации конденсата" | 411711,038 | 45976-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Г азпром энерго" "Сургутский завод стабилизации конденсата" с Изменением № 1 | 411711,038 | 45976-15 |
| Система информационно-измерительная автоматизированная коммерческого учета электроэнергии ООО "Уренгойгазпром" Уренгойское ГПУ | 06056-411711-06 | 33924-07 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Ивдельское ЛПУ МГ КС "Ивдельская" | 14662 | 62217-15 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Пелымское ЛПУ МГ КС "Пелымская" | 14661 | 62214-15 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Краснотурьинское ЛПУ МГ КС "Краснотурьинская" | 12543 | 62216-15 |
| 1 | 2 | 3 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Лялинское ЛПУ МГ КС-13 "Лялинская" | 00362-411711-082 | 44301-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Лялинское ЛПУ МГ КС "Лялинская" | 12539 | 62215-15 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Карпинское ЛПУ МГ КС "Карпинская" | 00360-411711-080 | 44300-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Ивдельское ЛПУ МГ КС "Новоивдельская" | 00359-411711-079 | 43348-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Пелымское ЛПУ МГ КС "Новопелымская" | 00363-411711-083 | 43336-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Ухта" Вуктыльское ЛПУ МГ КС-3 "Вуктыл" | 00328-411711-107 | 42613-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Ухта" Сосногорское ЛПУ МГ КС-10 "Ухта" | 00329-411711-105 | 42603-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Ухта" Синдорское ЛПУ МГ КС-11 "Синдор" | 00332-411711-104 | 43328-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" ООО "Газпром трансгаз Ухта" Урдомское ЛПУ МГ КС-13 "Урдома" | 00347-411711-101 | 43756-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Ухта" Юбилейное ЛПУ МГ КС-16 "Юбилейный" | 00327-411711-098 | 42610-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" КС "Новоивдельская" | 0079-2015 | 63893-16 |
| 1 | 2 | 3 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Сосновское ЛПУ МГ КС "Сосновская" | 00357-411711-077 | 44347-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск"Верхне-Казымское ЛПУ МГ КС "Верхнеказымская" | 00353-411711-072 | 44299-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Таежное ЛПУ МГ КС "Таежная" | 00354-411711-073 | 43333-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Ягельное ЛПУ МГ КС "Ягельная" | 00351-411711-070 | 44829-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Ямбургское ЛПУ МГ КС "Ямбургская-Елец" | 00348-411711-066 | 44830-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Ямбургское ЛПУ МГ КС "Ямбургская-Тула" | 00349-411711-067 | 44831-10 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Краснотурьинское ЛПУ МГ КС-12 "Краснотурьинская" | 00364-411711-084 | 43273-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" Г азпром трансгаз Югорск Ныдинское ЛПУ МГ КС Ныдинская | 00358-411711-078 | 43334-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Правохеттинское ЛПУ МГ КС "Правохеттинская" | 00361-411711-081 | 43332-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Приозерное ЛПУ МГ КС "Приозерная" | 00352-411711-071 | 43335-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Пангодинское ЛПУ МГ КС "Пангодинская" | 00350-411711-069 | 43330-09 |
Продолжение таблицы 1
| 1 | 2 | 3 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Комсомольское ЛПУ МГ КС-11 "Ужгородская" | 00355-411711-075 | 43272-09 |
| Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Г азпром энерго" ООО "Г азпром трансгаз Югорск" Комсомольское ЛПУ МГ КС-20 "Новокомсомольская" | 00356-411711-076 | 43349-09 |
В состав ИВК ОАО «Газпром» входи программное обеспечение (далее - ПО):
- ПО «АльфаЦЕНТР» и ПО «Энергосфера» установленное на серверах ИВК, осуществляет обработку, организацию учета и хранения результатов измерений электрической энергии, а также их отображение и передачу в автоматическом режиме в форматах, предусмотренных регламентом оптового рынка электроэнергии;
- ПО «АльфаЦЕНТР» и ПО «Энергосфера», установленное на АРМ пользователей, осуществляет отображение, хранение и вывод на печать результатов измерений и журналов событий.
ПО «АльфаЦЕНТР», осуществляет хранение информации в базе данных Oracle, ПО «Энергосфера», осуществляет хранение информации в базе данных MSSQL.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные признаки метрологически значимого программного обеспечения ИВК приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные признаки метрологически значимой части ПО «АльфаЦЕНТР»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | ac_metrology.dll |
| Номер версии (идентификационный номер) программного обеспечения | 12.1 |
| Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) | 3e736b7f380863f44cc8e6f7bd211c54 |
Таблица 3 - Идентификационные признаки метрологически значимой части ПО «Энергосфера»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | pso_metr.dll |
| Номер версии (идентификационный номер) программного обеспечения | 1.1.1.1 |
| Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) | cbeb6f6ca69318bed976e08a2bb7814b |
приведены в таблице 4.
Таблица 4
| Характеристика | Значение |
| 1 | 2 |
| Пределы допускаемого значения поправки часов ИВК относительно шкалы времени UTC, с | ±1 |
| Пределы допускаемой абсолютной погрешности измерения активной и реактивной электрической энергии при сборе, хранении, обработке и передачи результатов измерений, единиц младшего разряда | ±1 |
| Цикличность сбора результатов измерений, ч | 24 |
| Формирование XML-файла (макет 80020) для передачи в программноаппаратный комплекс администратора торговой системы оптового рынка электроэнергии | автоматическое |
| Формирование баз данных с результатами измерений с указанием времени проведения измерений, журналов событий УСПД, счетчиков | автоматическое |
| 1 | 2 |
| Г лубина хранения результатов измерений в базах данных, год, не менее | 3,5 |
| Ведение журналов событий ИВК | автоматическое |
| Параметры электрического питания: - частота сети, Гц - напряжение, В | от 49 до 50 от 198 до 242 |
| Рабочие условия применения компонентов ИВК: | |
| - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, %, не более | от 0 до +35 90 |
| Потребляемая мощность, В • А, не более | 5000 |
| Режим работы | непрерывный круглосуточный |
| Среднее время восстановления, часов | не более 1 |
| Средний коэффициент готовности | не менее 0,99 |
наносится на титульный лист паспорта-формуляра МРЕК.411711.049.ФО Комплекс измерительновычислительный дежурного пункта автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) ОАО «Газпром». Формуляр.
Таблица 5 - Комплектность
| Наименование | Тип оборудования | Количество |
| 1 | 2 | 3 |
| Шкаф серверный | ||
| Шкаф напольный 19" 42U 800x800 | EU42U88GF1R1 | 1 шт. |
| ИБП APC Smart-UPS RT 5000VA RM 230V | SURTD5000RMXLI | 1 шт. |
| Дополнительная батарея APC Smart-UPS RT 192 V RM Battery Pack | SURT192RMXLBP | 1 шт. |
| Сервер дежурного пункта | Lenovo ThinkServer RD650 2U | 2 шт. |
| Переключатель KVM 2 консоль LCD 19" | KL1516AN-AX-RG | 1 шт. |
| Модуль удлинителя, SVGA+KBD+MOUSE USB | KA9570-AX | 10 шт. |
| Сервер синхронизации времени | ССВ-1Г | 1 шт. |
| Коммутатор LAN WS-C2960-24TT-L Catalyst 2960 24 10/100 + 2 1000BT LAN Base Image | WS-C2960-24TT-L | 1 шт. |
| Коммутатор SAN switch 8/8 | Express IBM System Storage SAN24B-4 | 1 шт. |
| SFP модуль для SAN коммутатора | SFP 8 Gbps SW | 8 шт. |
| Ленточная библиотека | TS3100 Tape Library Model L2U | 1 шт. |
| Digi Anywhere USB 5 port USB over IP Hub(AW-USB-5-W) | DGAW-USB-5-W | 1 шт. |
| 1 | 2 | 3 |
| Оборудование аварийного канала связи | ||
| GSM-модем | RX100-R2 | 2 шт. |
| Блок питания для GSM-модема | PS12-500s | 2 шт. |
| Антенна | Antey 905 5dB | 2 шт. |
| 8-портовый асинхронный сервер RS-232/422/485 в Ethernet | NPort 5650-8 | 1 шт. |
| Модем в комплекте с блоком питания | T-336Cx (в комплекте с PW-180A) | 2 шт. |
| Шкаф кроссовый | ||
| Шкаф настенный 19-дюймовый (19"), 12U | TWFS-1266-GP-RAL9004 | 1 шт. |
| ИБП APC Smart-UPS 750VA LCD RM 2U 230V | SMT750RMI2U | 1 шт. |
| Коммутатор LAN WS C2960 24TT-L Catalyst 2960 24 10/100 + 2 1000BT LAN Base Image | WS C2960 24TT-L | 2 шт. |
| Монитор 24" Black TN LED 5ms 16:9 DVI 100M:1 250cd | V246HLbd | 7 шт. |
| Системный блок | AMD FX-4300/ 4Gb/ 1Tb/ AMD760G/ DVDRW/клавиатура/мышь/WIN7 | 7 шт. |
| ИБП APC Back-UPS 800VA with AVR, IEC, 230V | BX800CI | 7 шт. |
| Программное обеспечение | ||
| Программное обеспечение «АльфаЦЕНТР» | AC-SE-5 (многопользовательская для центров сбора и обработки данных) без Oracle и внешних ком серверов, USB-key | 1 комплект |
| Программное обеспечение базы данных | Oracle Database Enterprise Edition PL | 1 шт. |
| Программное обеспечение базы данных | Microsoft SQL Server 2012 | 1 шт. |
| Операционная система | Windows Server 2012 | 2 шт. |
| Программное обеспечение «Энергосфера» | ПК «Энергосфера» | 1 комплект |
| Документация | ||
| Комплекс измерительно-вычислительный дежурного пункта автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) ОАО «Газпром». Методика поверки | 088-310556-2016-МП | 1 шт. |
| Комплекс измерительно-вычислительный дежурного пункта автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) ОАО «Г азпром». Формуляр | МРЕК.411711.049.ФО | 1 шт. |
осуществляется по документу 088-310556-2016-МП «Комплекс измерительно-вычислительный дежурного пункта автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) ОАО «Газпром». Методика поверки», утвержденному ФГУП «СНИИМ» 30.11.2016 г.
Основные средства поверки:
государственный первичный эталон единиц времени, частоты и национальной шкалы времени ГЭТ 1-2012;
сервера синхронизации времени ССВ-1Г в соответствии с документом ЛЖАР.468150.004-01 МП «Инструкция. Серверы синхронизации времени ССВ-1Г. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в мае 2014 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься на свидетельство о поверке в виде наклейки.
приведены в документе «Методика измерений электрической энергии с использованием комплекса измерительно-вычислительного дежурного пункта автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) ОАО «Г азпром». Свидетельство об аттестации методики измерений № 315-RA.RU.311735-2016 от 21.11.2016 г.
Нормативные документы, устанавливающие требования к комплексу измерительновычислительному дежурного пункта автоматизированной системы коммерческого учета электроэнергии (АСКУЭ) ОАО «Г азпром»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
